Wie berechne ich die Kraft und das Moment?

Mechanikfrage123 · Anmeldungsdatum: 12.01.2026 Beiträge: 1

Meine Frage:
Das resultierende Moment des Kräftepaars, das am Rohr angreift, ist M.

a) Ermitteln Sie den erforderlichen Betrag F der an den Rohrzangen an- greifenden Kräfte. Wählen Sie hierfür ein geeignetes Koordinatensystem. Gegeben: M = 15 Nm, a = 300 mm, b = 150 mm, d = 200 mm, alpha = 60°

b) Wie groß ist das Moment des Kräftepaars um die y-Achse?

Verwenden Sie F = 50N.

Meine Ideen:
Ich weiß nicht, wie ich das berechnen soll.

Gast12374 · Anmeldungsdatum: 19.09.2024 Beiträge: 9

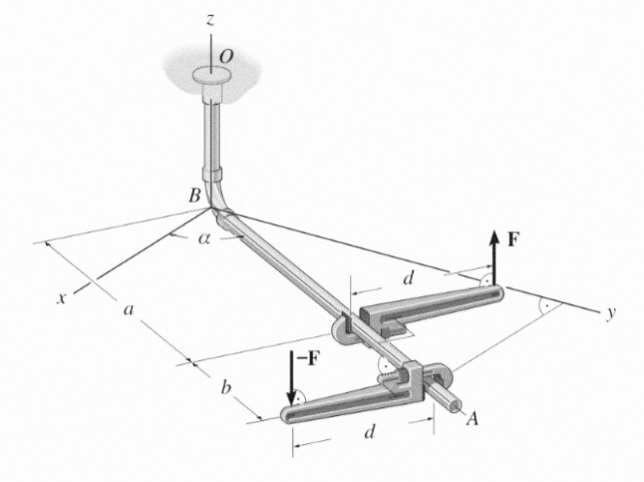

Bild zur Aufgabe

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6119 Wohnort: jwd

zu a)
Bei F handelt es sich um ein Kräftepaar (Parallel, gleicher Betrag, gleiche Drehrichtung)

Das Drehmoment bezogen auf die Achse A beträgt Kraft * Abstand der Kräfte

zu b)

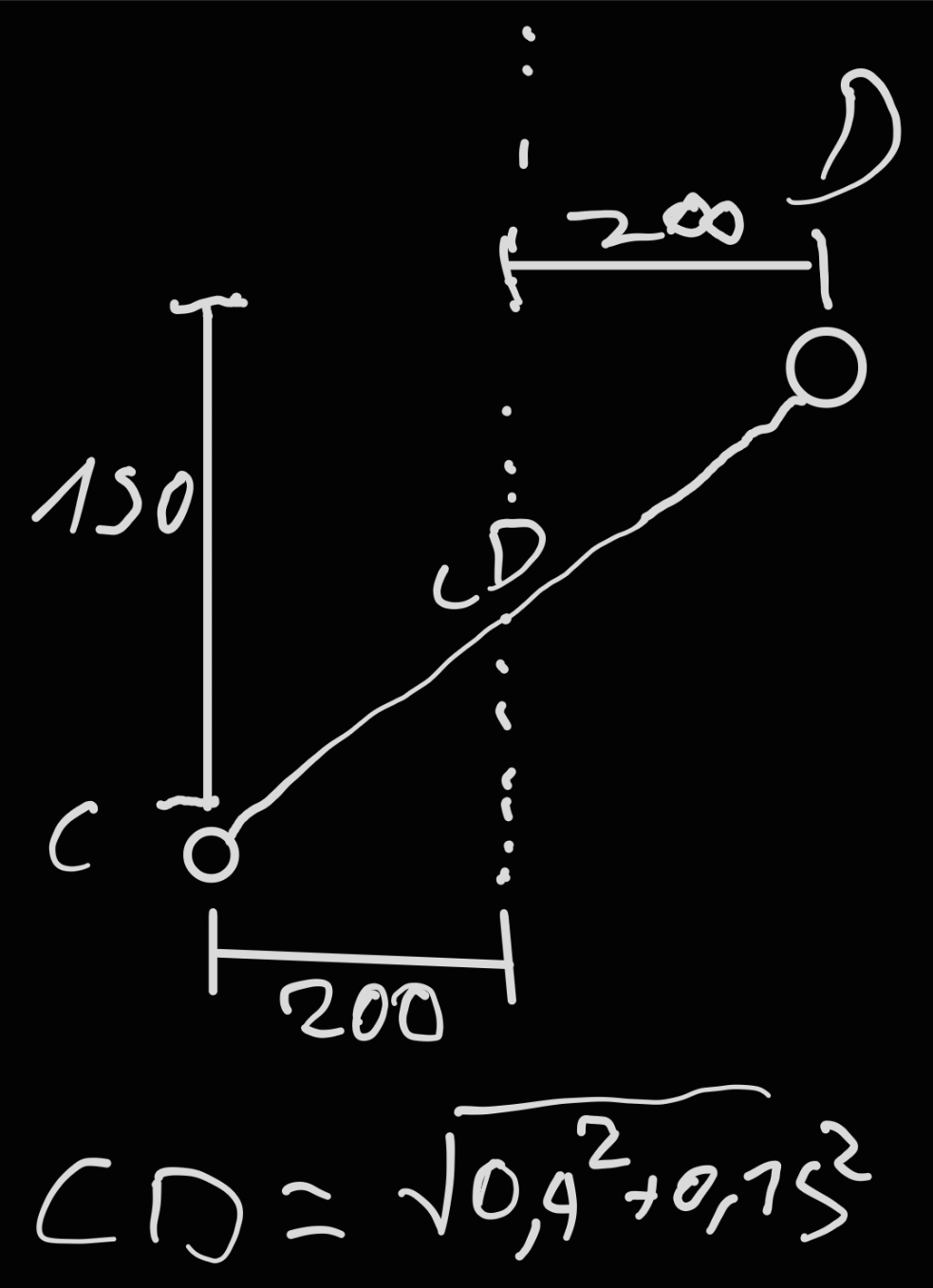

Komme mit den Winkeln nicht klar. Bitte Skizze mit Draufsicht aus Richtung z.

Gast12374 · Anmeldungsdatum: 19.09.2024 Beiträge: 9

Also, bei a) ist die Lösung F=35,1 N, deshalb ist dein Vorschlag leider falsch. Mit deinem Weg komme ich auf 37,5 N.

Und für b) habe ich leider auch nur die Lösung M = (7,01i + 42,1j) N, aber dieses Ergebnis wurde mit 100 N berechnet und kartesisch.

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6119 Wohnort: jwd

Gast12374 · Anmeldungsdatum: 19.09.2024 Beiträge: 9

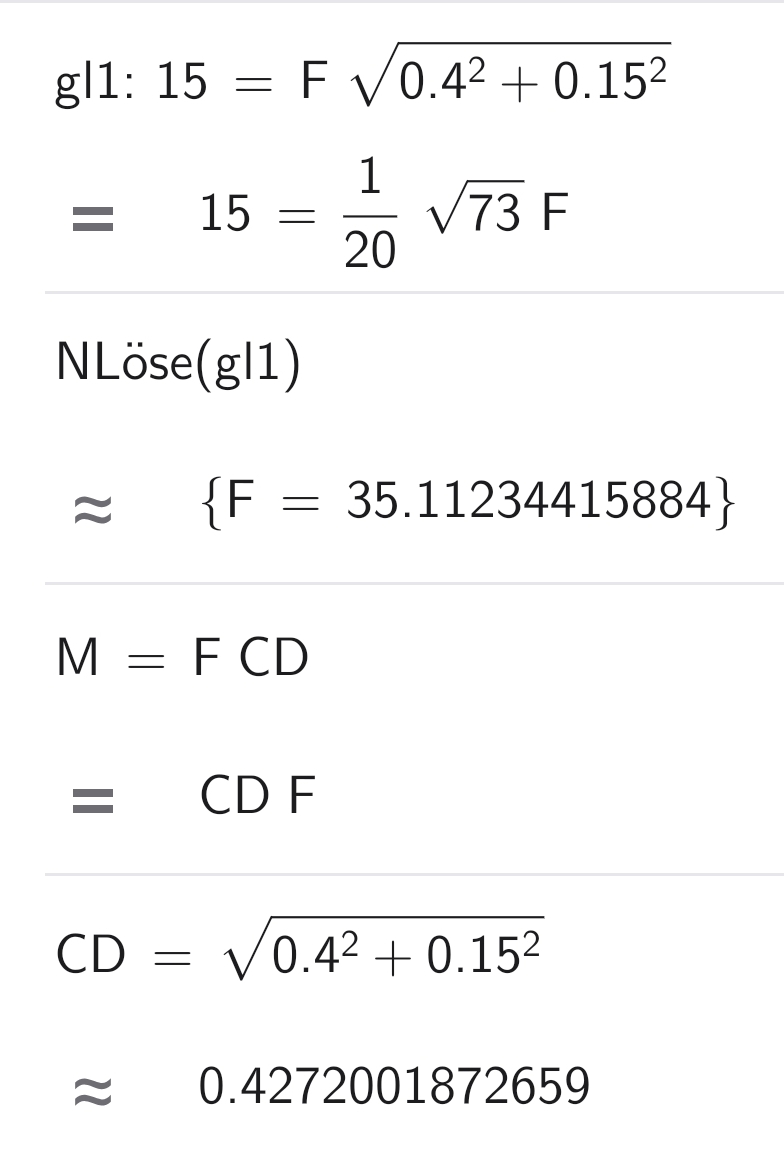

Ich habe a) gelöst, aber bei b) weiß ich nicht weiter.

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6119 Wohnort: jwd
