Kraft am Einlegefederkeil

Beni Mueller · Anmeldungsdatum: 12.02.2025 Beiträge: 62

Meine Frage:
Aufgabe: Berechnung rund um das Drehmoment
Eine Welle soll ein Drehmoment von M = 370 Nm übertragen. Der Durchmesser der Welle
beträgt d = 45 mm. Wie gross wird die Kraft, die auf einen Einlegefederkeil am Umfang der Welle wirkt?

Meine Ideen:
Gegeben:
Drehmoment: M=370Nm
Welle mit Durchmesser d=45mm

Gesucht:
Kraft F auf Keil

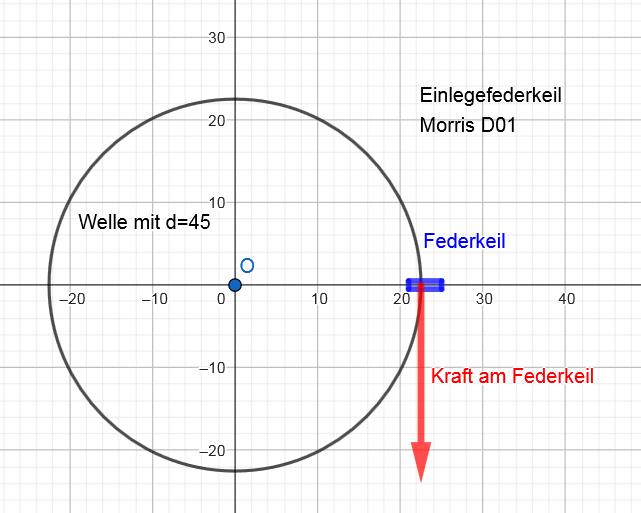

Skizze:

Meine Lösung:

Radius = d/2 = 45mm/2 = 22.5mm = 0.0225 m

Momentformel: M=F*r
F = M/r = 370Nm/0.0225m = 16444N = 16.4kN
F = 16.4 kN

Perplexity ergänzt: "Diese Kraft entspricht der Belastung, die der Einlegefederkeil aufnehmen muss, um das Drehmoment von der Welle auf die Nabe zu übertragen. Bei der Konstruktion und Auswahl des Federkeils muss diese Kraft berücksichtigt werden, um eine sichere Verbindung zu gewährleisten."

Bitte meine Lösung prüfen.
Besten Dank aus Zürich
Beni punkt ch

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6119 Wohnort: jwd

Beni Mueller · Anmeldungsdatum: 12.02.2025 Beiträge: 62

Danke Mathefix
Habe korrigiert 22.5 mm = 0.0225 m (und nicht wie ursprünglich geschrieben mm).
