 TM2 Verfasst am: 13. Sep 2024 03:44 Titel: Normal- und Schubspannungen berechnen |
 |
|
Meine Frage:
Ein Winkelprofil ist über ein Gabelgelenk mit einem Seil verbunden. Das Seil überträgt eine Kraft P= 5 kN unter einem Winkel 0=25°. Das Winkelprofil hat eine Höhe h= 80 mm und Dicke t=7 mm.
a) Ermitteln Sie Normal- und Schubspannungen in einem Abstand a=30 mm von der Mitte der Bohrung.
b) Wie groß ist die Schubspannung im Bolzen, wenn dieser einen Durchmesser von d= 10 mm besitzt?
Lösung:
a) Sigmaxmax = 16.58 N/mm²,
Tamax = 5.66 N/mm²
b) Tamax = 42.44 N/mm²
Meine Ideen:
Ich habe Sigma=F/A benutzt
5000/7×30. Damit komm ich aber nicht zum gleichen Ergebnis wie in der Lösung.
Wie löse ich die Aufgabe bzw. welche Formel muss ich nutzen?
|
|
 |
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 13. Sep 2024 07:20 Titel: |
|
|
|
Bitte Skizze.
|
|
|
TM2
Anmeldungsdatum: 13.09.2024
Beiträge: 13
|
| TM2 Verfasst am: 13. Sep 2024 15:21 Titel: |
|
|

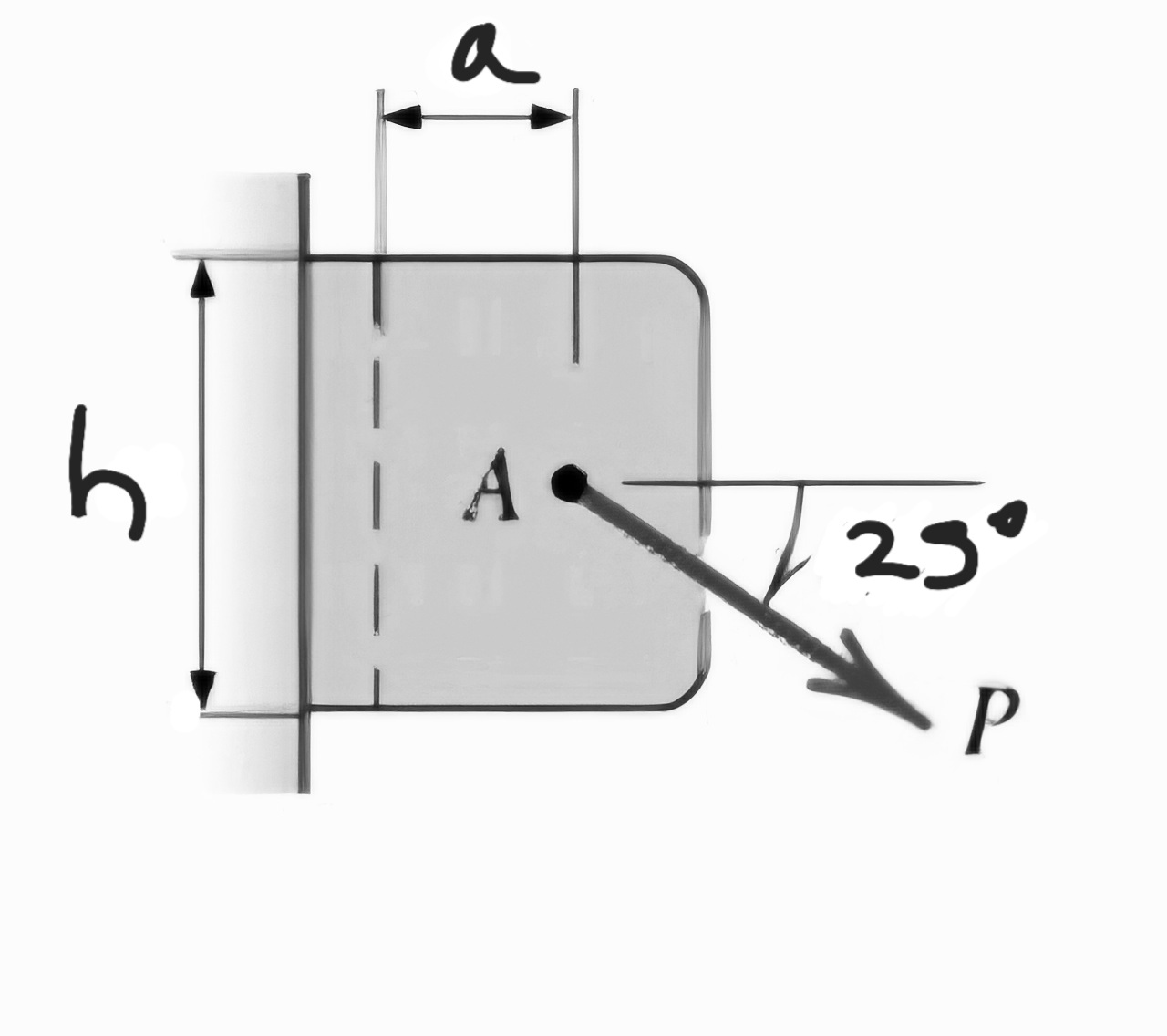

Hier die Skizze.
| Beschreibung: |
|
Download |
| Dateiname: |
Screenshot_20240907_045438_Adobe Acrobat.jpg |
| Dateigröße: |
99.26 KB |
| Heruntergeladen: |
1420 mal |
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 13. Sep 2024 17:38 Titel: |
|
|
Winkelprofil
Normalspannung
1.Zerlege P in die Kompomenten P_x und P_y.
2. Bestimme die Zugspannung die P_x erzeugt.
3. P_y erzeugt ein Biegemoment. Bestimme die Biegespannung.
4. Die Normalspannung ist die Summe der Spannungen aus 2. und 3.
Schubspannung
1. P_y erzeugt eine Schubspannung
Bolzen
Kreisförmiger Querschnitt
|
|
|
TM2
Anmeldungsdatum: 13.09.2024
Beiträge: 13
|
| TM2 Verfasst am: 14. Sep 2024 02:18 Titel: Wie berechne ich die Schubspannung? |
|
|
Ich bräuchte noch hilfe bei der Berechnung der Schubspannung für a) und b).

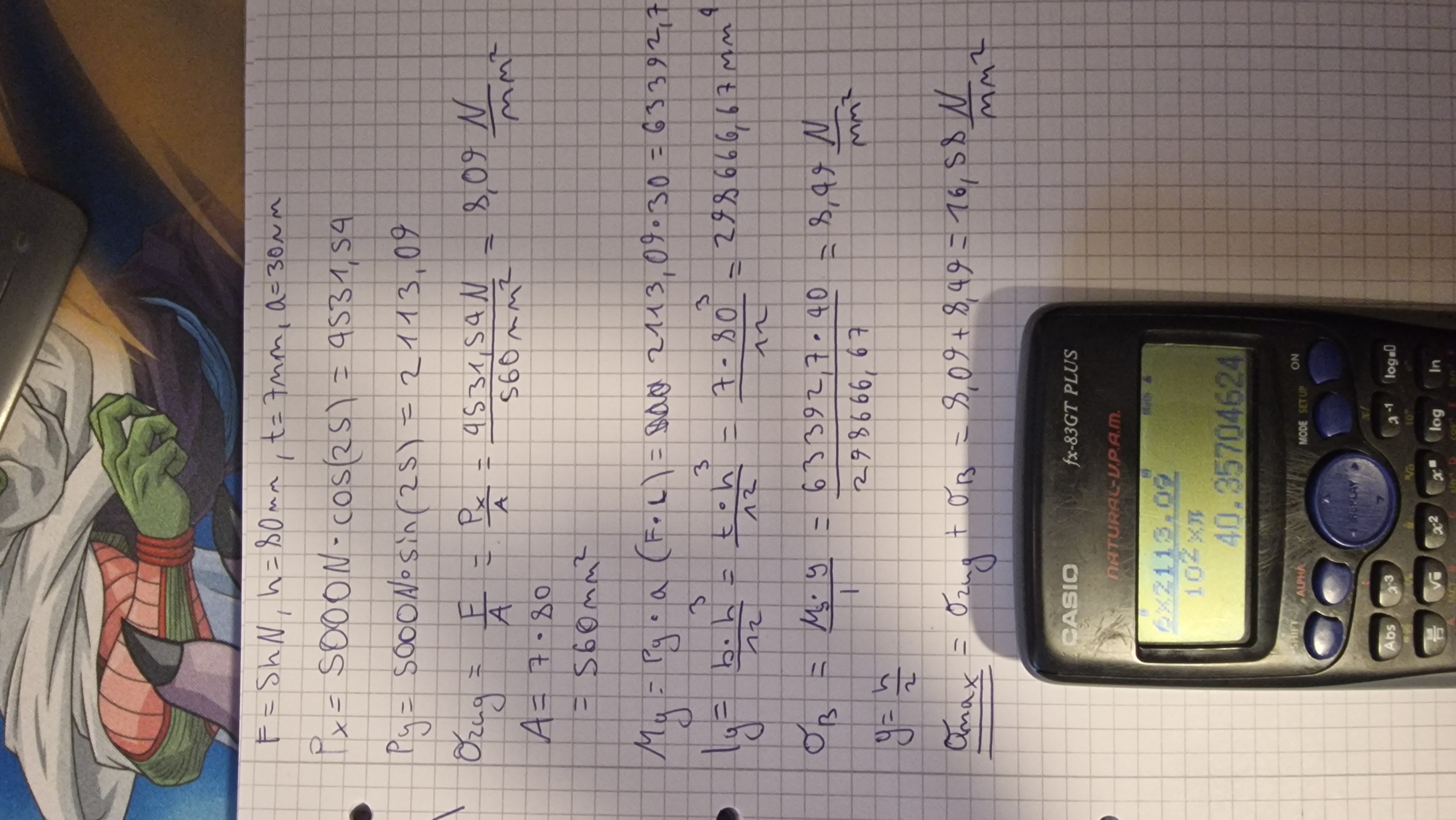

Die Normalspannung konnte ich berechen.
Bei b) kam durch das einsetzten in die formel ein anderes Ergebnis als in der Lösung und bei a) weiß ich nicht wie ich die Schubspannung berechnen soll.
| Beschreibung: |
| a) Normalspannung berechnet, a) und b) Schubspannung leider nicht |
|
Download |
| Dateiname: |
17262765049287556804422744771900.jpg |
| Dateigröße: |
1.36 MB |
| Heruntergeladen: |
1425 mal |
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 14. Sep 2024 13:55 Titel: |
|
|
|
Melde mich morgen.
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 15. Sep 2024 11:54 Titel: |
|
|
Schubspannung
zu a)
zu b)
|
|
|
TM2
Anmeldungsdatum: 13.09.2024
Beiträge: 13
|
| TM2 Verfasst am: 15. Sep 2024 12:58 Titel: |
|
|

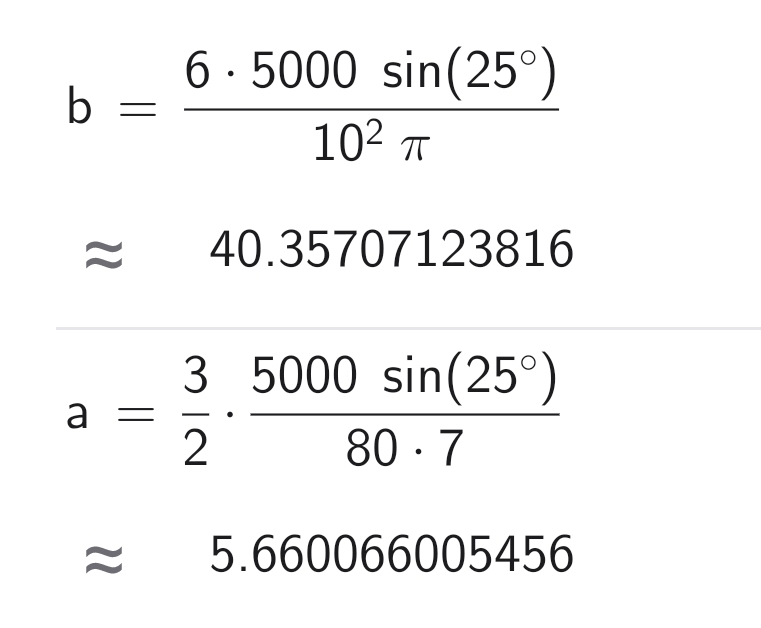

Warum multipliziert man mit 3/2 bei a) und wieso ist mein Ergebnis für b) 40 und nicht 42?
Danke im Voraus.
| Beschreibung: |
|
Download |
| Dateiname: |
Screenshot_20240915_135536_GeoGebra.jpg |
| Dateigröße: |
71.58 KB |
| Heruntergeladen: |
1369 mal |
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 6202
|
| Myon Verfasst am: 15. Sep 2024 15:23 Titel: |
|
|
Hab mal nachgelesen und gefunden in Richard, Sander - Technische Mechanik: Für die Schubspannung in balkenartigen Strukturen gilt
=\frac{QS_x(y)}{I_yb(y)})
Dabei ist Q die Querkraft, S das sg. statische Moment der Fläche oberhalb von y, I das Flächenträgheitsmoment und b die Breite auf der Höhe y. Die Formel wird nicht hergeleitet.
Für die Schubspannung im Zentrum gilt jeweils:
a)
=\int\limits_0^{h/2}ty\,\mathrm{d}y=\frac{1}{8}th^2)
und damit
=\frac{3P_y}{2th})
b) mit R=d/2
=\int\limits_0^Ry\sqrt{R^2-y^2}\,\mathrm{d}y=\frac{1}{3}R^3)
=2R)
und damit
=\frac{2P}{3\pi R^2})
|
|
|
TM2
Anmeldungsdatum: 13.09.2024
Beiträge: 13
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 6202
|
| Myon Verfasst am: 15. Sep 2024 20:52 Titel: |
|
|
Es gibt zwei Bände, der eine, obige, über Statik. Die Formel war im anderen Band "Festigkeitslehre", Kapitel 6.3.
Und wenn ich eine Seite weitergeschaut hätte, wären dort die Fälle von rechteckigem und kreisförmigem Profil fertig ausgerechnet gewesen. Genau das verwirrt mich jetzt aber, denn da steht beim kreisförmigen Profil:
=\frac{4}{3}\frac{Q}{A}=\frac{4}{3}\tau_\mathrm{m})
(im Buch steht z=0, hier wäre es y=0). Wenn oben tau(0)=2/3*P/A herauskommt, kann das nicht stimmen, denn das wäre ja auf jeden Fall weniger als die mittlere Schubspannung. Ich weiss momentan nicht, wo der Fehler liegt.
|
|
|
TM2
Anmeldungsdatum: 13.09.2024
Beiträge: 13
|
| TM2 Verfasst am: 16. Sep 2024 00:59 Titel: |
|
|
Mit dieser Formel erhalte ich seltsamerweise auch nicht das gleiche Ergebnis wie in der Lösung, obwohl ich nur diese Formel für Kreisquerschnitte gefunden habe.
Warum wird die Schubspannung bei a) mit Py und bei b) mit P berechnet? Das habe ich nicht verstanden.
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 6202
|
| Myon Verfasst am: 16. Sep 2024 09:57 Titel: |
|
|
| TM2 hat Folgendes geschrieben: | | Warum wird die Schubspannung bei a) mit Py und bei b) mit P berechnet? Das habe ich nicht verstanden. |
Für die Schubspannung ist die Kraftkomponente relevant, die parallel zur betrachteten Querschnittsebene liegt. Bei a) ist dies Py, bei b) ist die Kraft P, wenn ich es hoffentlich richtig verstanden habe, senkrecht zum Bolzen, also parallel zur Querschnittsebene.
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 16. Sep 2024 10:43 Titel: |
|
|
| Myon hat Folgendes geschrieben: | | TM2 hat Folgendes geschrieben: | | Warum wird die Schubspannung bei a) mit Py und bei b) mit P berechnet? Das habe ich nicht verstanden. |
Für die Schubspannung ist die Kraftkomponente relevant, die parallel zur betrachteten Querschnittsebene liegt. Bei a) ist dies Py, bei b) ist die Kraft P, wenn ich es hoffentlich richtig verstanden habe, senkrecht zum Bolzen, also parallel zur Querschnittsebene. |
Das ist richtig.
Schubspannung durch Biegung
Wenn gewünscht zeige ich die Herleitung.
Schubspannung bei kreisförmigem Querschnitt
Schwerpunktabstand Kreissegment (aus Formelsammlung)
b = Schnittbreite des Segments
 )
^{2}\right ) )
Maximum bei
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 6202
|
| Myon Verfasst am: 16. Sep 2024 12:27 Titel: |
|
|
Oben in meinem Integral von S_x(y) fehlt ein Faktor 2, denn sonst wird nur über einen Viertelkreis integriert.
Dass hier die maximale Schubspannung
beträgt und nicht das Doppelte, liegt vermutlich daran, dass es sich um ein Gabelgelenk handelt und auf beiden Seiten nur die Kraft P/2 angreift.
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 16. Sep 2024 13:00 Titel: |
|
|
| Myon hat Folgendes geschrieben: | Oben in meinem Integral von S_x(y) fehlt ein Faktor 2, denn sonst wird nur über einen Viertelkreis integriert.
Dass hier die maximale Schubspannung
beträgt und nicht das Doppelte, liegt vermutlich daran, dass es sich um ein Gabelgelenk handelt und auf beiden Seiten nur die Kraft P/2 angreift. |
So ist es.
Das Gabelgelenk hatte ich überlesen. Es handelt sich um einen mittig fest eingespannten Bolzen, der an beiden Enden mit P/2 belastet ist.
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008
Beiträge: 3320
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 16. Sep 2024 15:03 Titel: |
|
|
| VeryApe hat Folgendes geschrieben: |
=\frac {2*F}{3*\pi * R^{4}}*(2Ru-u²))
u von 0 bis 2R |
Mit u=0 bzw. u = 2R, erhalte ich in beiden Fällen
= 0)
Habe ich das falsch verstanden?
|
|
|
VeryApe
Anmeldungsdatum: 10.02.2008
Beiträge: 3320
|
| VeryApe Verfasst am: 16. Sep 2024 15:19 Titel: |
|
|
| Mathefix hat Folgendes geschrieben: |
u von 0 bis 2R
