Kräfte und Drehmomente - die Zweite

yoda · Anmeldungsdatum: 12.04.2007 Beiträge: 22

Guten Tag

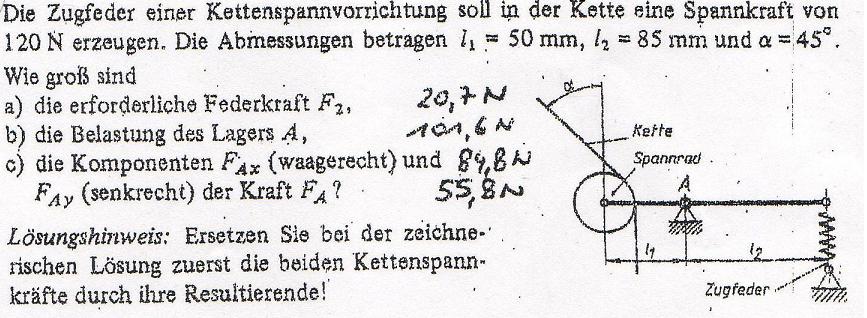

Ich habe jetzt durch dermarkus Hilfe einige Aufgaben lösen können, nun stehe ich wieder vor einem Problem bzw. Unwissenheit.
Hier weis ich nicht wie ich die Drehmomentsgleichung für M_Fk aufstellen soll, denn ich bin verwirrt. Ich weis nicht ob ich die schräge FK oder die vertikale Fk , oder gar beide nehmen soll.

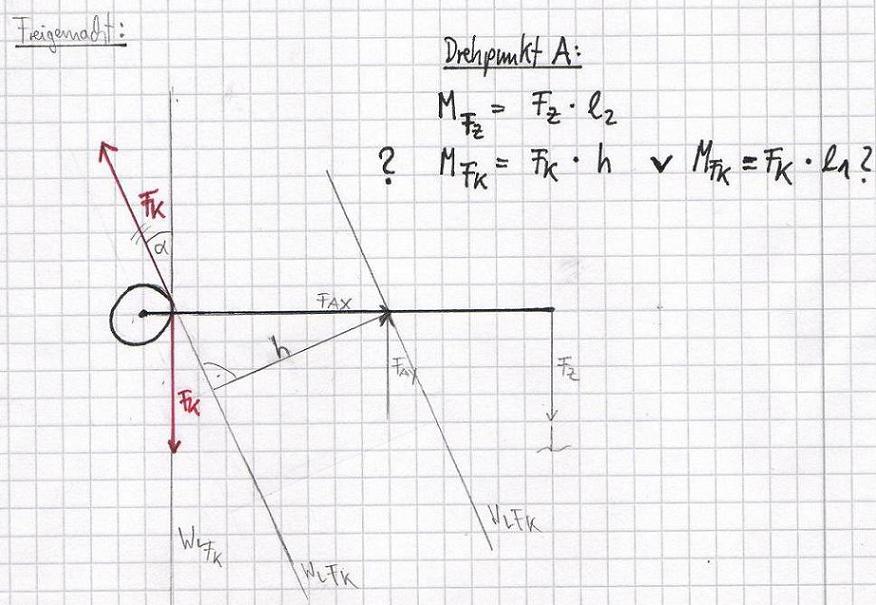

siehe Freigemachte Skizze, da habe ich 2 mögliche Gleichungen aufgestellt.
Ich bitte um Kontrolle

thx 4 help
mfg

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Magst du den Tipp "Lösungshinweis" für die zeichnerische Lösung sowohl für die zeichnerische als auch für die rechnerische Lösung verwenden? Also zuerst mal die beiden Kettenkräfte durch ihre Resultierende ersetzen?

Ich denke, die Wirkungslinie dieser Resultierenden sollte dann durch den Mittelpunkt des Rades gehen und die Resultierende nach links unten zeigen.

yoda · Anmeldungsdatum: 12.04.2007 Beiträge: 22

oha ich dachte das darf man nur für die zeichnerische machen.
dann ist mein mein Lösungsweg nun so:

eingesetzt und umgeformt:

Kräftegleichgewicht:

danke das du mir auf die Sprünge geholfen hast smile

, jetzt hats geklappt Prost

mfg
