Typenschild Generator Kraftwerk: Werte interpretieren?

Elect-Rick · Anmeldungsdatum: 11.01.2021 Beiträge: 56

Hallo,

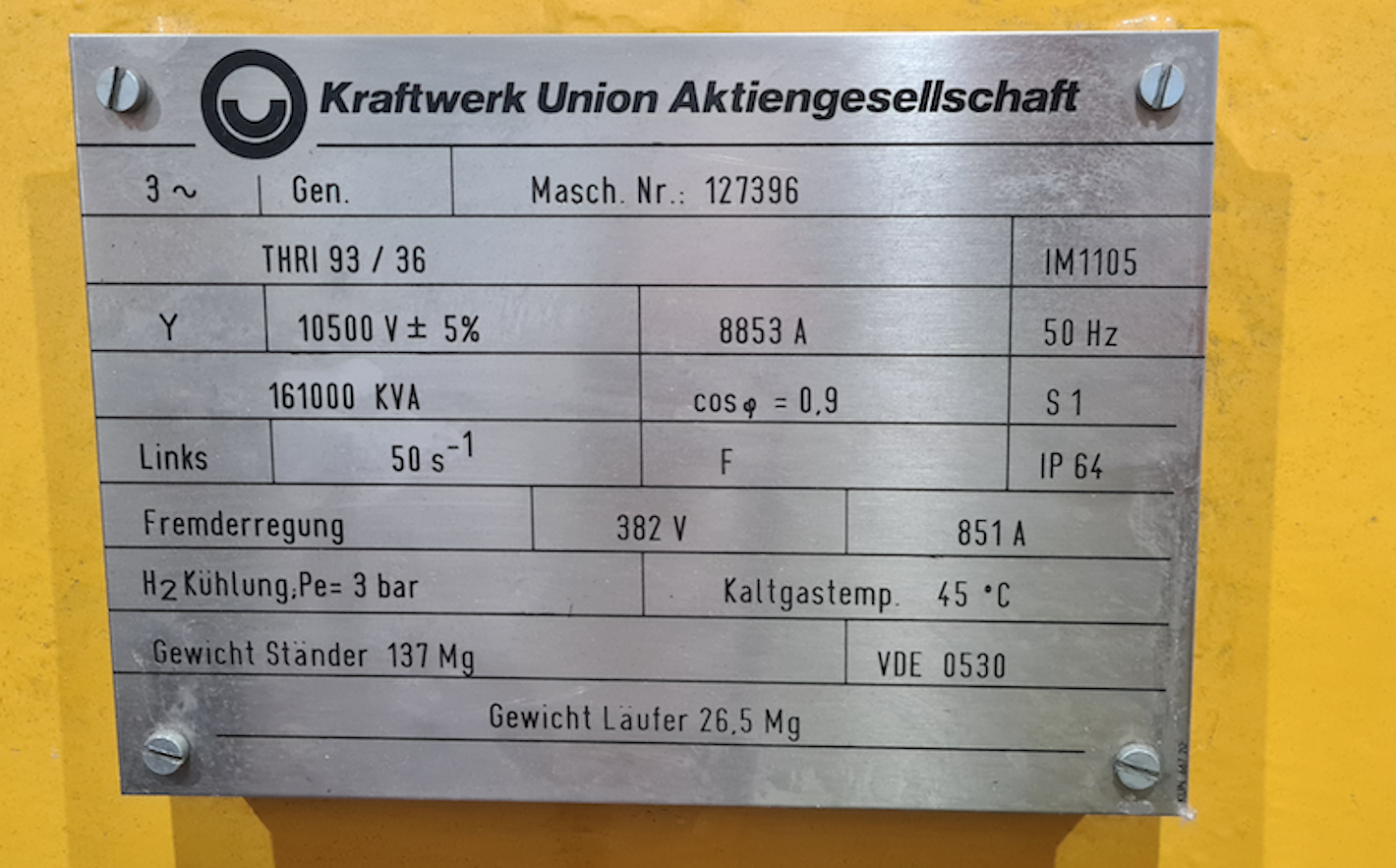

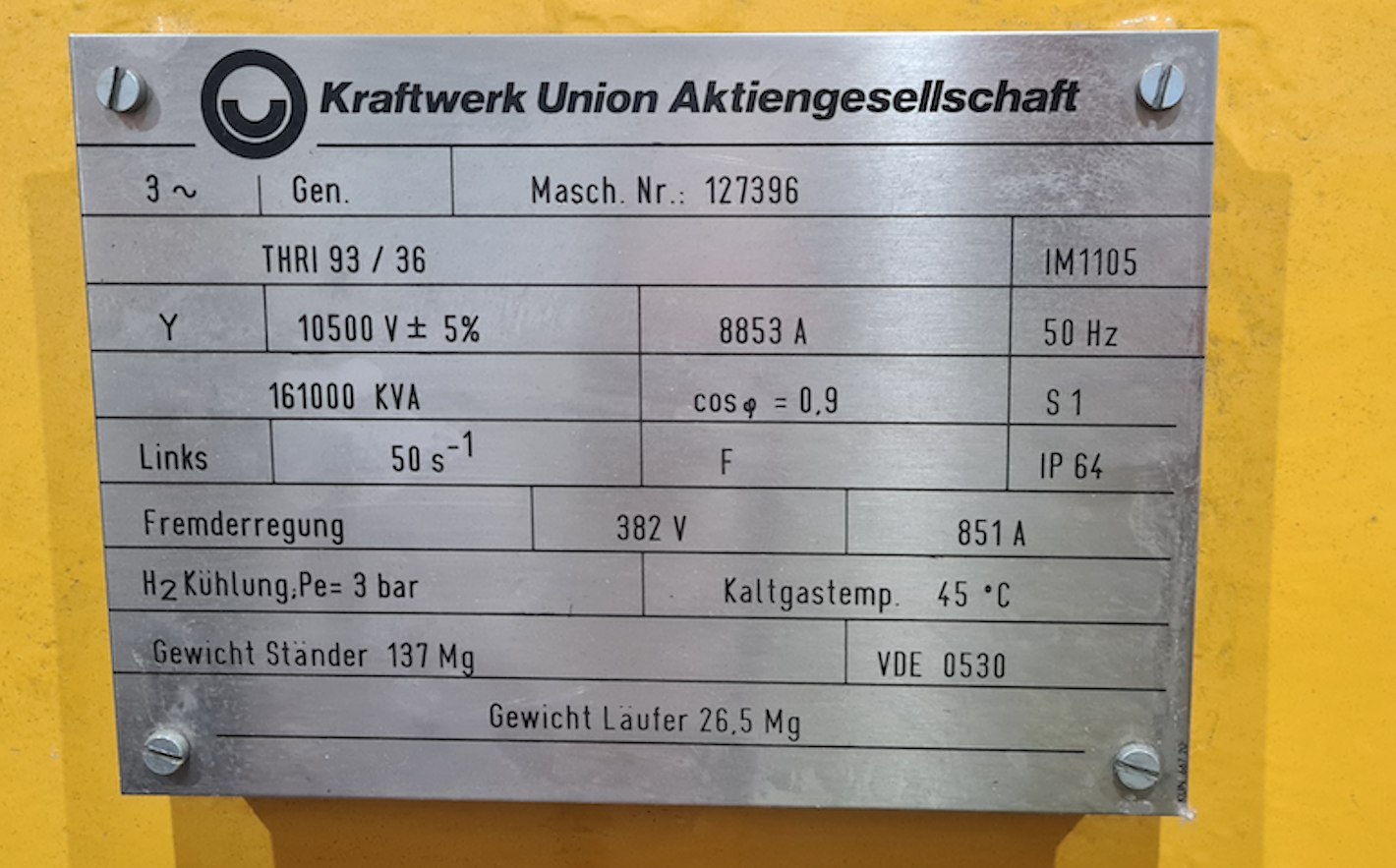

wie lässt sich das Typenschild des Generators lesen und die Werte interpretieren?

Ein bisschen was konnte ich da bereits raus erkennen:

- 3-phasiger Generator in Sternschaltung
- 10,5 kV ist die Spannung, die am Ende rauskommt bzw. "erzeugt" wird?
- Kühlung erfolgt mit Wasserstoff, der einen Eingangsdruck von 3 bar hat (was bedeutet Eingangsdruck und wie funktioniert eine solche Kühlung genau?)
- der Leistungsfaktor ist 0,9 (verdammt gut?)
- 50 Hz Frequenz

Alle anderen Werte sagen mir nicht viel...
was bedeutet Fremderregung?
THRI 96/36 ?
"Links"?
F?
Kaltgastemp. 45 Grad?
Zwei verschiedene Ampere- und Voltangaben?
161000 KVA (Scheinleistung, aber wie ist das einzuordnen?)
Woher weiß ich, welche Wirkleistung in kW der Generator letztlich hat?
etc.....

Ich wäre sehr dankbar wenn jemand Licht ins dunkel bringen kann!

MBastieK · Anmeldungsdatum: 06.10.2012 Beiträge: 1485 Wohnort: Berlin-Wedding

Hi!

Frankx · Anmeldungsdatum: 04.03.2015 Beiträge: 1022

Ich bin kein E-Techniker, aber Fremderregung bedeutet imho, dass das erforderliche Magnetfeld nicht durch Permanentmagnete sondern durch Elektromagnete (Spulen) bereitgestellt wird.
Da beim Anlaufen der Generator selbst noch nicht genügend Strom produziert, um diese Spulen selbst mit Strom zu versorgen, benötigt er zum Anlaufen eine externe Stromquelle (deshalb Fremderregung).

Die im Typenschild angegebenen Werte 382V und 811A könnten die für die Fremderregung notwendigen Parameter sein.

"Links" könnte die Drehrichtung des Generators sein.

H2-Kühlung bedeutet, dass an Stelle von Luft zur Kühlung des Generators Wasserstoff verwendet wird. Wasserstoff hat eine bessere Wärmeleitfähigkeit und geringere Viskosität als Luft und verhindert zudem bestimmte unerwünschte Effekte (Coronaentladungen).

Damit sich im Inneren der Maschine durch Einsickern von Luft kein Knallgas bilden kann, wird der Innenraum mit etwas erhöhtem Druck beaufschlagt (3bar).
Kaltgastemperatur 45°C müsste demnach die Temperatur des Kühlgases H2 sein.

.
