Kondensator Und Widerstand Wirkungslos?

Kondensator · Gast

Hallo,

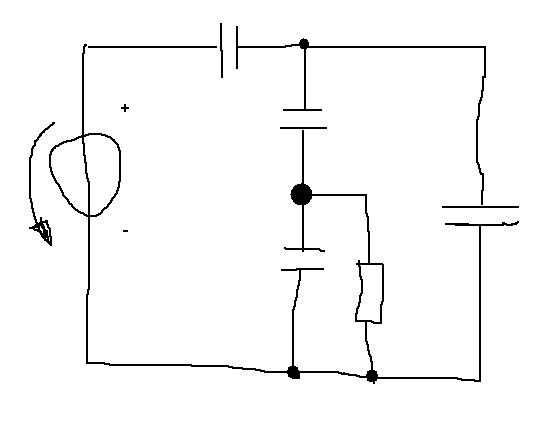

kann mir jemand erklären, warum der Kondensator und der Widerstand parallel dazu im Stationären Zustand wirkungslos sind?

img408.imageshack.us/img408/5733/schaltung.png

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Was meinst Du mit wirkungslos?
Speist Du mit Gleichspannung? Dann gibt es immer noch einen Einschaltvorgang.

Kondensator · Gast

Ich schrieb ja im stationären Zustand also t gegen unendlich. Und ja das ist eine Gleichspannungsquelle.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Nach unendlich langer Zeit ist der Kondensator voll aufgeladen und es fließt kein Strom mehr hinein: I=0.

Ein Zweig einer Parallelschaltung, in den kein Strom fließt, entspricht einem unendlich hohen Widerstand, den man wegnehmen kann, ohne am Rest der Schaltung etwas zu ändern...

pressure · Anmeldungsdatum: 22.02.2007 Beiträge: 2496

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

ja, vielleicht...

Also: Der aufgeladene Kondensator kann aus der Schaltung entfernt werden, ohne dass sich (zu diesem Zeitpunkt) etwas ändert.

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

allgemeiner gesagt:
Bei dieser Schaltung kann man nach dem Einschwingvorgang jedes Bauelement entfernen, ohne dass sich an den Spannungen etwas ändert.

Kondensator · Gast

Also es soll bei der Aufgabe um die Spannungen über den Kondensatoren gehen. Stichwort Kapazitiver Spannungsteiler.

Aber dafür scheint nur der Kondensator mit dem Widerstand irrelevant zu sein.
