Ortskurven

IceTi · Anmeldungsdatum: 21.02.2007 Beiträge: 97

Leider habe ich das Thema Ortskurven noch nicht so richtig drauf, daher möchte ich euch bitten mir bei folgender Aufgabe zu helfen. Wäre super.

Die Ortskuve des komplexen Leitwerts der gezeichneten Schaltung bei variantion des ohmschen Widerstandes R1 ist zu entwickeln, wenn R10n = 4 Ohm, 1/wC = 1Ohm und R2 = 10Ohm betragen. Tragen Sie die Orstkurvenpunkte p=0, 1/2, 1, 2 und unendlich ein (Emph. Maßstab: 1 Ohm = 1cm, 100ms = 2cm)

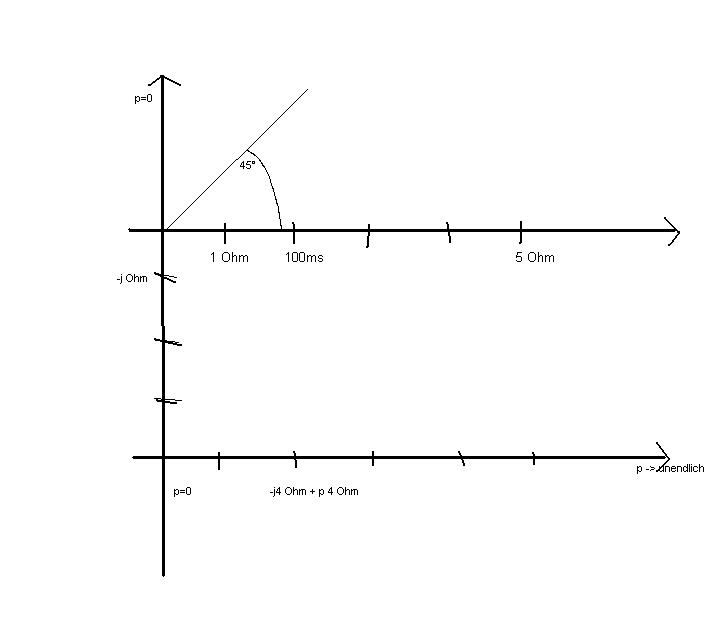

Mein Anfang seht ihr unten im Bild ... ist das soweit richtig?
Was muss ich noch einzeichnen und wo ??

DANKE

Gargy · Anmeldungsdatum: 24.11.2006 Beiträge: 1046

Ich bin mir nicht sicher, aber ich glaube, was du gemacht hast, ist falsch. Man beginnt, soweit ich mich erinnere, mit der Reihenschaltung von R10n und dem komplexen Widerstand. Wie ist der Gesamtwiderstand dieser beiden Bauteile?

Im Diagramm zeichnet man sich auf Achsen den Widerstand in Ohm und die Impedanz in 1/Ohm. Die y-Achse ist die imaginäre Achse. Jetzt zeichnest du einen Zeiger, der den Gesamtwiderstand von R10n und dem Kondensator darstellt. Das kriegst du ja bestimmt hin.

Dann musst du den Gesamtwiderstand der Parallelschaltung bestimmen. Der ist aber gerade:

D.h., du muss deinen bereits eingezeichneten Zeiger invertieren und zu dem dann das Inverse von R2 addieren.
Die Inversion habt ihr bestimmt gemacht - schau nochmal in dein Skript.

Die Vielfachen von p sind dann die Vielfachen des Widerstands R10n. Beim ersten Zeiger bestimmt p die Länge. Du sagst, also bei einer bestimmten Länge - hier ist p=1.

Viel Erfolg
