Brückenschaltung

Thomas85 · Anmeldungsdatum: 30.10.2007 Beiträge: 72

Hallo!
Ich habe hier eine Brückenschaltung der Form:

http://www.file-upload.net/view-473615/schaltung.JPG.html

und R_1 / R_2 != R_3 / R_4

Es liegt also eine Spannung an dem Querzweig.
Wie berechne ich aber den Strom der durch den Querzweig (Widerstandslos) läuft?
Bitte um Hilfe unglücklich

Ich weiß, mit Maschen und Knotenregeln wäre das wohl kein Problem zu berechnen, aber ich finde das trägt immer 0 zum Verständnis bei und ich würde es gern über strom/spannungsteiler berechnen

vielen dank
Mfg Thomas

Thomas85 · Anmeldungsdatum: 30.10.2007 Beiträge: 72

ist es evtl möglich dass ich die spannung die an der brücke liegt als ersatzspannungsquelle betrachte und dann den innenwiderstand der ersatzquelle berechne mit: R_i = ( R_2 // R_1 ) + R_3
und dann habe ich den Strom in dem Zweig: I = U / R_i ??
mfg thomas

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Ja so ähnlich geht es. Der Innenwiderstand, denn du zwischen der linken und rechten Brückenseite hast, ist doch Ri = R1//R2 + R3//R4

Die Leerlaufspannung ist: U0 = V1 * (R2/(R1+R2) - R4/(R3+R4))

der Strom durch die kurzgeschlossene Brücke ist dann

Ik = U0/Ri

Thomas85 · Anmeldungsdatum: 30.10.2007 Beiträge: 72

sorry ich versteh nicht wie du auf den innenwiderstand kommst
Mfg Thomas

Thomas85 · Anmeldungsdatum: 30.10.2007 Beiträge: 72

hm, je länger ich drüber nachdenke desto weniger versteh ich wie du darauf kommst. die Spannung welche an der Brücke liegt hab ich auch so berechnet, aber mit dem Widerstand komme ich nicht klar..
Der Strom welcher von Punkt A nach B laufen muss muss doch nur den widerstand R1//R2 + R3 überwinden, der Widerstand R4 muss doch garnicht berwunden werden, oder doch?

entschuldigt meine Begriffstutzigkeit LOL Hammer

Mit freundlichen Grüßen
Thomas

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

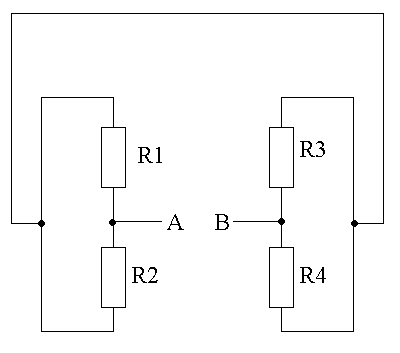

Wenn du die Spannungsquelle kurzschliesst, landest du bei dem Bild...

Thomas85 · Anmeldungsdatum: 30.10.2007 Beiträge: 72

ok, ich muss wirklich noch üben meine schaltbilder umzustrukturieren
Danke dir vielmals für deine Mühe und Geduld!! smile

Mfg Thomas
