Geometriefrage, Magnetfeld stärker divergent machen?

A-Freak als Gast · Gast

Hintergrund: Ich tüftel gerade an einem Schauversuch bei dem ein Eisenstift in eine Luftspule mit senkrechter Achse hineingezogen wird und dort frei in der Luft schweben soll

Grundsätzlich funktioniert es, mit genug Stroooooom reicht die Anziehungskraft gut aus, allerdings wird der Stift nicht zentriert. Das würde ich gerne noch etwas optimieren

Mein Gedanke ist daß die Feldlinien in der Spule spitzer zusammenlaufen müssten damit die Zugkraft schärfer auf die Mitte zielt.

Kennt ihr da Spulengeometrien die das bewirken?

Ich denke mir ob die Spule statt Zylinderform
! !
! !
vielleicht etwas mehr wie ein Doppelkonus
\ /
/ \
aussehen sollte, oder ob schmale Spulenteile mit gegensinniger Stromrichtung an den Enden helfen könnten dort die Feldlinien stärker wegzubiegen.

Was meint ihr?

Schönes Wochenende wünscht euch A_Freak

Ixbalanque · Anmeldungsdatum: 24.08.2018 Beiträge: 78

Hi,

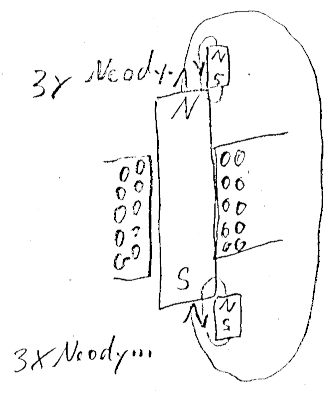

ich würde es der Einfachheit halber mit je 3 Neodym-Magneten auf jeder Seite des Magneten versuchen.

Nachti

A-Freak als Gast · Gast

ich habe jetzt einmal ein Crossposting zu elektronik-kompendium.de

/forum/board_entry.php?id=323406&category=all gemacht, wo ich auch ein Bild hochladen konnte

@Ixbalanque
Ich vertehe deine Idee mit den Neodym-Magneten nicht, mein Aufbau soll rein eine Elektromagnetspule sein

Schönen Sonntag wünscht A_Freak

Ixbalanque · Anmeldungsdatum: 24.08.2018 Beiträge: 78

Hi,
du musst versuchen die Feldlinien des Elektromagneten von der Innenwand der Spule zu verdrängen. Es sollte an den beiden Enden ausreichend sein. Die genaue Position muss durch Versuche ermittelt werden. Wenn die Position ermittelt ist, kannst du die Magnete durch Spulen ersetzen, ich denke aber, das wird eine ziemliche Fummelei.

Grüße

A-Freak als Gast · Gast

@Ixbalanque

Ja, ich denke ich habe jetzt langsam verstanden was du meinst

Für mich wäre es allerdings einfacher wenn ich das rein elektromagnetisch löse. Wenn ich die nächsten Tage nochmal einen Spulenkörper baue und neu wickel dann schaue ich mal daß ich aus kürzeren Drahtstücken noch mehrere Gegenwicklungen unter die Hauptwicklung lege, und die dann mal probeweise in verschiedenen Kombinationen bestrome

Hab im Elko-Forum mal ein Foto hochgeladen wie es derzeit aussieht
