 Maniac33 Verfasst am: 06. Jul 2022 00:04 Titel: Fachwerk |
 |
|

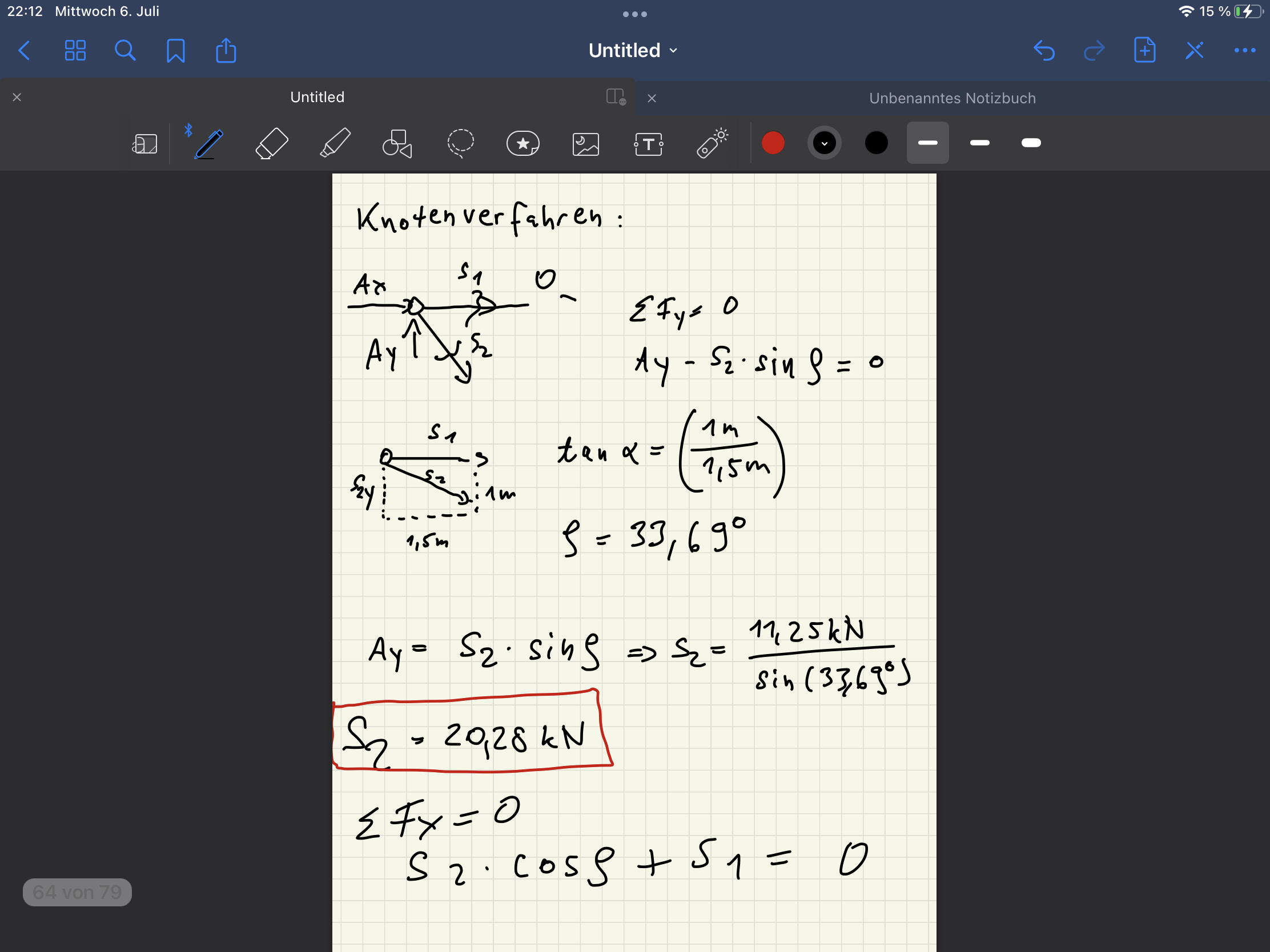

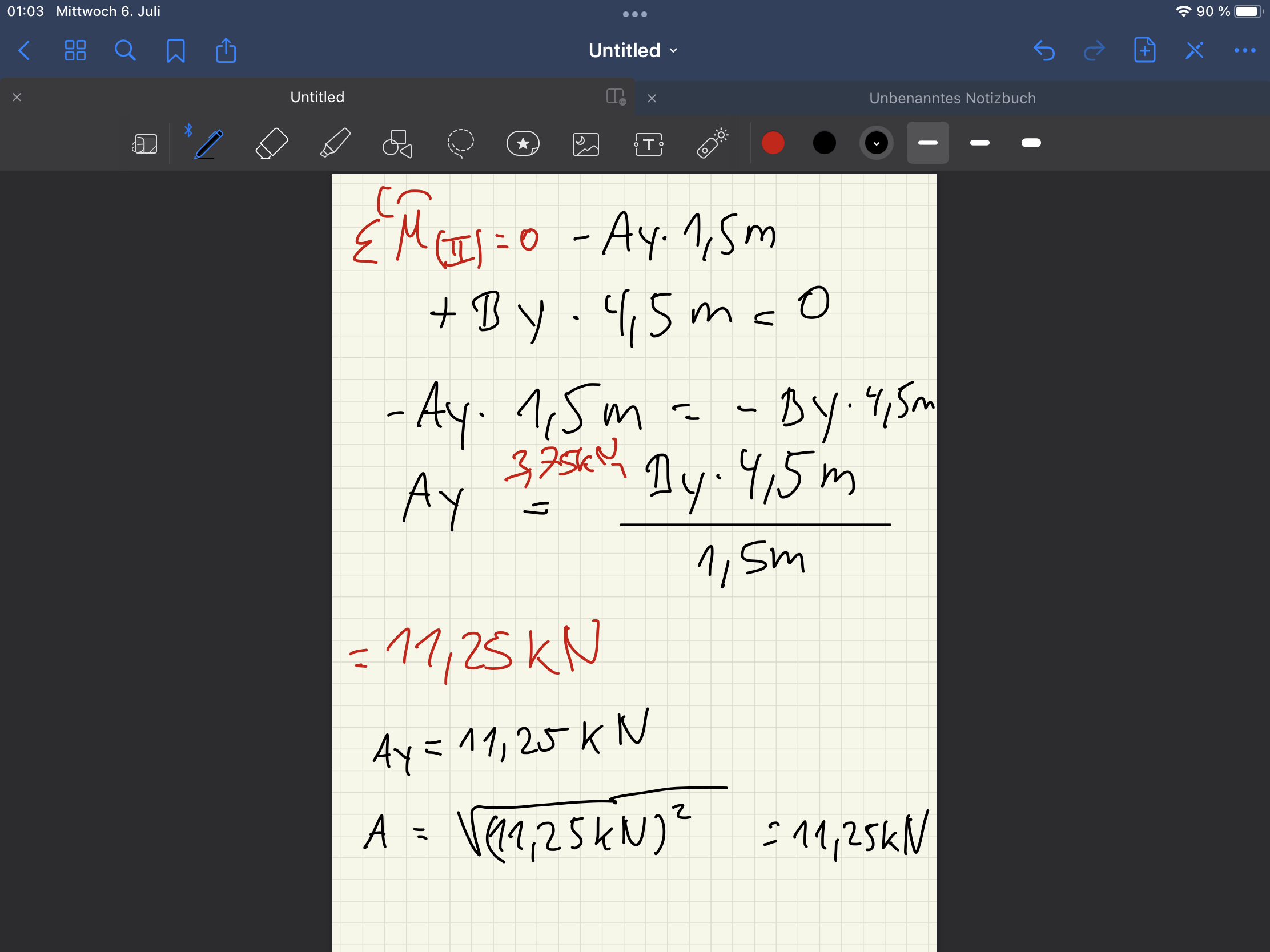

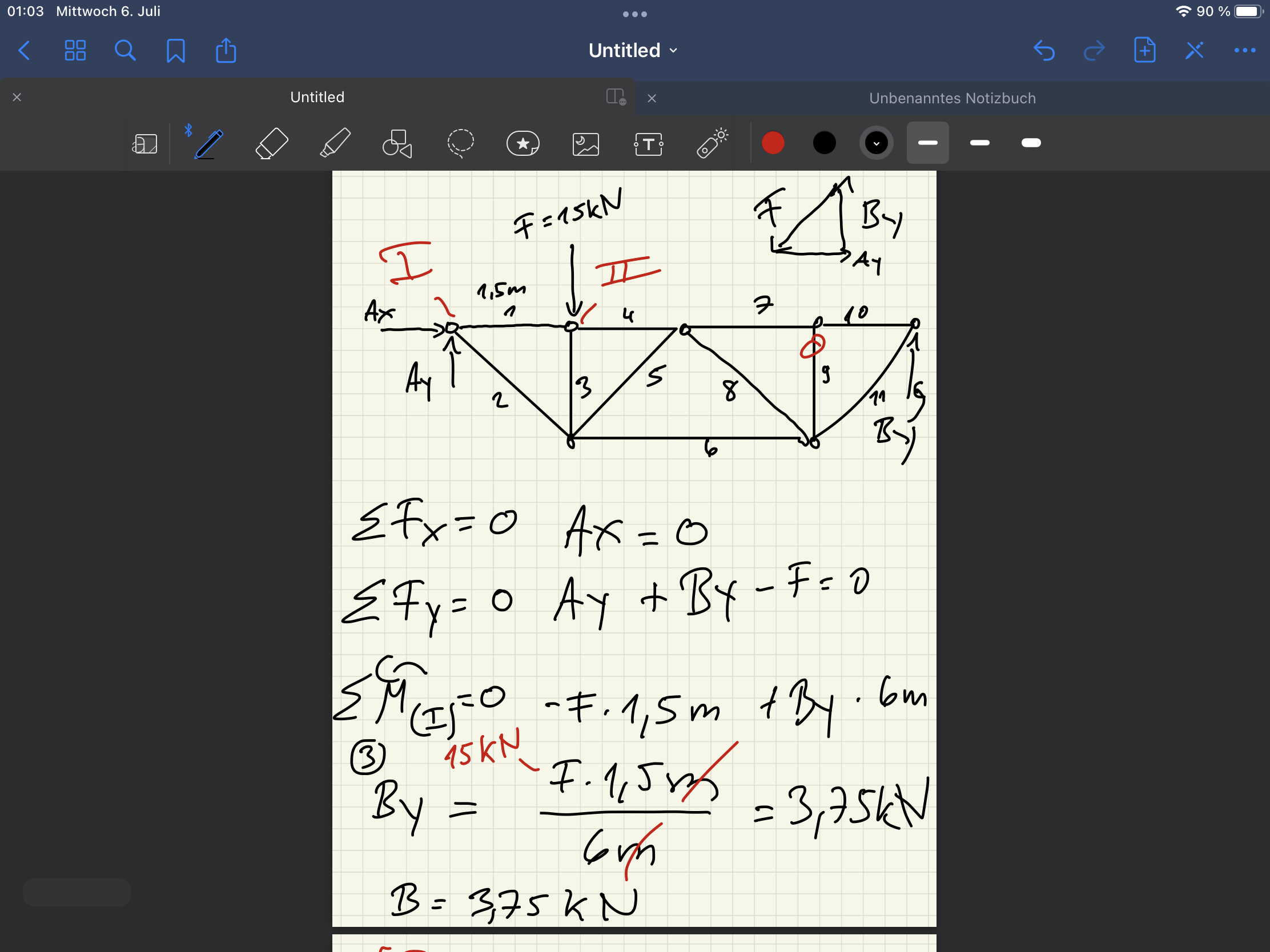

Leute hier wieder eine Fachwerk Aufgabe wo ich für S2 einfach nicht auf das richtige Ergebnis komme
Nach meiner Lösung ist S2 = Ay/sin45
Aber das Ergebnis passt nicht mit meiner Musterlösung?
| Beschreibung: |
|
Download |
| Dateiname: |
E4C97CAA-E908-4181-BA5D-882EBB7009DC.png |
| Dateigröße: |
713.76 KB |
| Heruntergeladen: |
200 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
14EDB10F-4C1E-47F9-8D87-FE305E605955.png |
| Dateigröße: |
776.28 KB |
| Heruntergeladen: |
200 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Bildschirmfoto 2022-07-06 um 01.01.00.png |
| Dateigröße: |
143.17 KB |
| Heruntergeladen: |
233 mal |
|
|
 |
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 06. Jul 2022 00:07 Titel: |
|
|

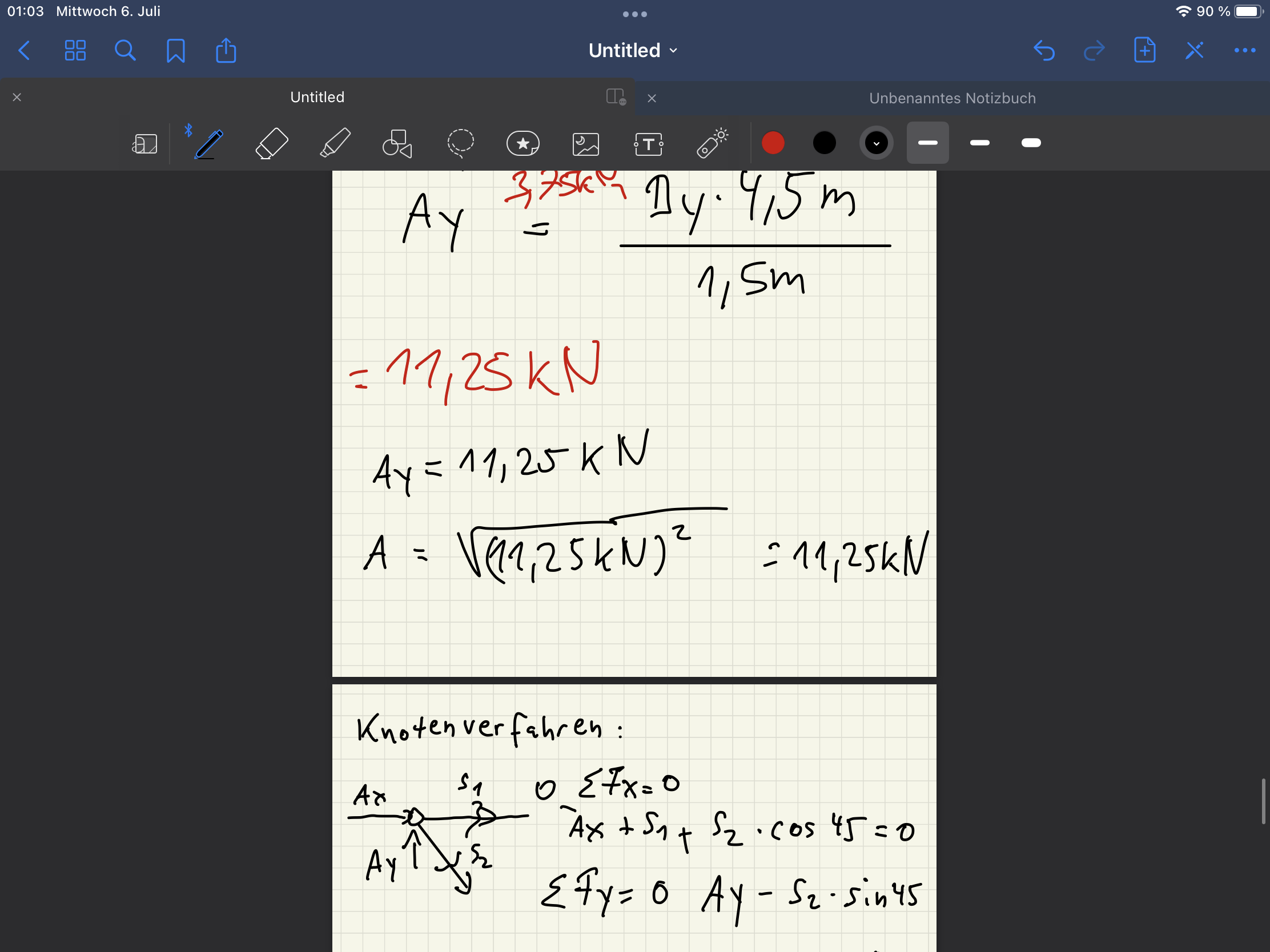

Den Knoten habe ich so aufgestellt ?
| Beschreibung: |
|
Download |
| Dateiname: |
2F5ACCBC-DAC2-423A-AEA5-E5FDDA4FDD49.png |
| Dateigröße: |
715.35 KB |
| Heruntergeladen: |
172 mal |
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 6202
|
| Myon Verfasst am: 06. Jul 2022 07:58 Titel: Re: Fachwerk schwer |
|
|
| Maniac33 hat Folgendes geschrieben: | Nach meiner Lösung ist S2 = Ay/sin45
Aber das Ergebnis passt nicht mit meiner Musterlösung? |
Die Auflagekräfte sollten richtig sein, aber der Winkel von S2 zur Horizontalen beträgt nicht 45°.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 06. Jul 2022 08:46 Titel: Fachwerk |
|
|
| Maniac33 hat Folgendes geschrieben: | | Den Knoten habe ich so aufgestellt ? |
Trotz der vielen Übungen hier hast du das Lösungssystem vermutlich noch nicht erkannt.
Ich werde mal in meinen Unterlagen nachsehen, was ich zum RITTER- Schnitt habe u. würde es dir dann posten.
Du mußt das System verstehen lernen.
| Beschreibung: |
|
Download |
| Dateiname: |
20220706_Image_00222.pdf |
| Dateigröße: |
87.29 KB |
| Heruntergeladen: |
153 mal |
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 06. Jul 2022 15:29 Titel: Re: Fachwerk |
|
|
| roycy hat Folgendes geschrieben: | | Maniac33 hat Folgendes geschrieben: | | Den Knoten habe ich so aufgestellt ? |
Ich werde mal in meinen Unterlagen nachsehen, was ich zum RITTER- Schnitt habe u. würde es dir dann posten.
Du mußt das System verstehen lernen. |
Arbeite das mal durch, dann verstehst du auch RITTER.
| Beschreibung: |
|
Download |
| Dateiname: |
20220706_Image_00224.pdf |
| Dateigröße: |
173.25 KB |
| Heruntergeladen: |
145 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
20220706_Image_00225.pdf |
| Dateigröße: |
176.98 KB |
| Heruntergeladen: |
144 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
20220706_Image_00226.pdf |
| Dateigröße: |
172.06 KB |
| Heruntergeladen: |
168 mal |
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 06. Jul 2022 16:05 Titel: |
|
|
|
Danke lese es mir jetzt durch
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 06. Jul 2022 16:32 Titel: |
|
|
Roycy ich verstehe beim 2 Weg nicht wie du da phi ausrechnest ?
kenne die sin und cos Beziehungen aber verstehe nicht wie du auf den Winkel kommst ?
Beim ersten Weg verstehe ich nicht wie du diese 0.83 ausrechnest?
A*1,5 -S2y*1.5 =0
Das A*1,5 verstehe ich Hebelarm 1.5m
Allerdings habe ich Ay nach oben angenommen also Drehrichtung im Uhrzeigersinn macht also - A1.5
Für S2y hätte -S2y *sin (phi) genommen .Der Sinus Anteil geht in y Richtung
Du hast da S2y angenommen wo mein Ay verläuft
Das verwirrt mich so alles
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 6202
|
| Myon Verfasst am: 06. Jul 2022 19:53 Titel: |
|
|

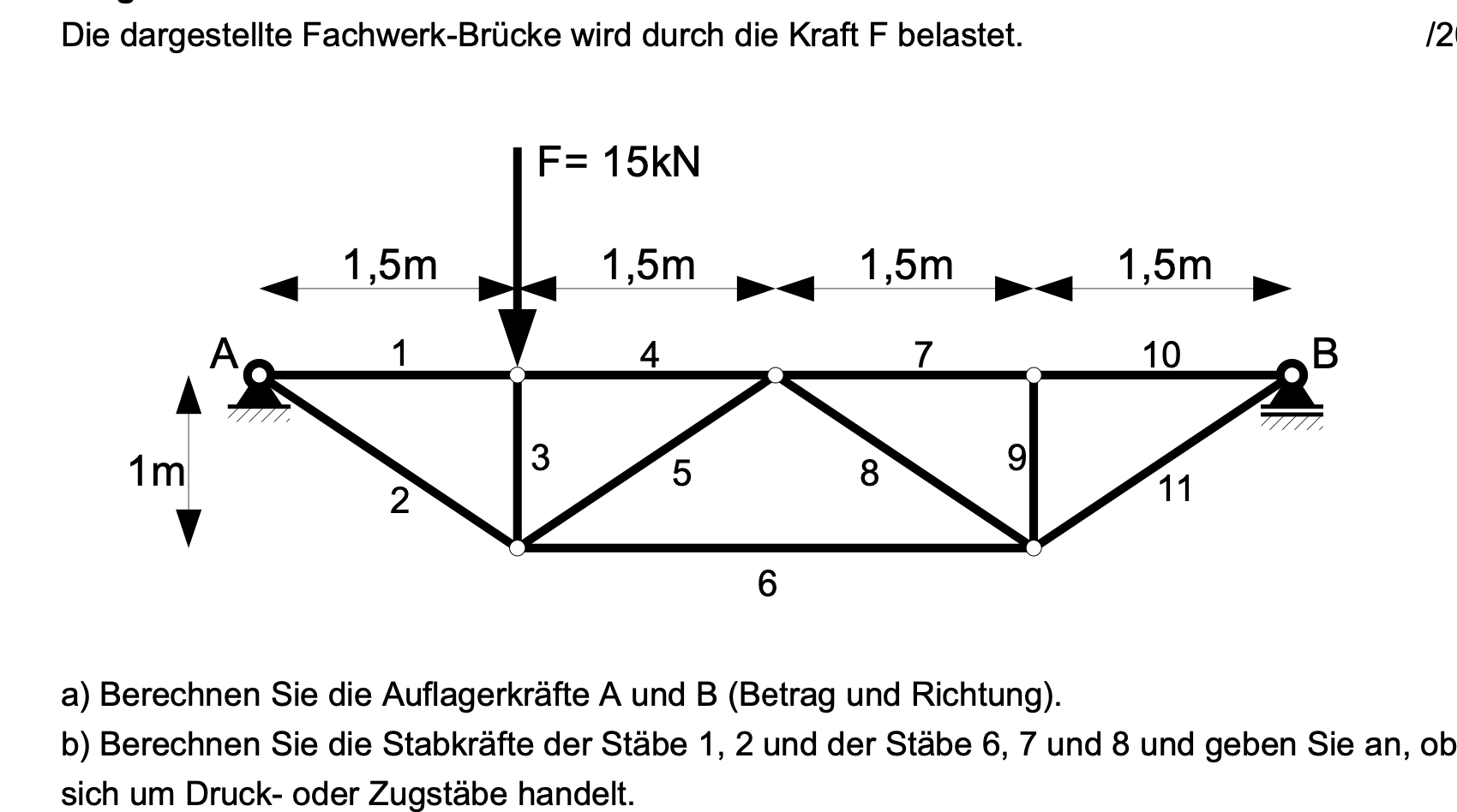

Für den Winkel von Stab 3 zur Horizontalen siehe die Skizze zur Aufgabe:
=33.7^\circ)
Kräftegleichgewicht bei A für vertikale Kraftkomponenten:
A-S2*sin(phi)=0
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 06. Jul 2022 19:55 Titel: |
|
|
|
Woher kommt die 1 her in deiner Rechnung ?
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 6202
|
| Myon Verfasst am: 06. Jul 2022 19:59 Titel: |
|
|
Betrachte das Dreieck, das durch die Stäbe S1, S2 und S3 gebildet wird.
arcustangens(phi)=Gegenkathete/Ankathete=Länge Stab 3/Länge Stab 1
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 06. Jul 2022 20:10 Titel: |
|
|
ja aber genau das macht mich seit heute verrückt
Woher weisst du den Stab 3 = 1m ist?
Ich hätte gedacht Stab 1 = 1.5 m und Stab 3 kann man nicht sagen?
|
|
|
Myon
Anmeldungsdatum: 04.12.2013
Beiträge: 6202
|
| Myon Verfasst am: 06. Jul 2022 20:12 Titel: |
|
|
| Maniac33 hat Folgendes geschrieben: | | Woher weisst du den Stab 3 = 1m ist? |
Steht doch in der Skizze zur Aufgabe ganz links. ;-)
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 06. Jul 2022 20:13 Titel: |
|
|
|
oh hatte das gar nicht bemerkt und so viel Zeit verloren
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 06. Jul 2022 20:59 Titel: Re: Fachwerk |
|
|
| roycy hat Folgendes geschrieben: | | roycy hat Folgendes geschrieben: | | Maniac33 hat Folgendes geschrieben: | | Den Knoten habe ich so aufgestellt ? |
Ich werde mal in meinen Unterlagen nachsehen, was ich zum RITTER- Schnitt habe u. würde es dir dann posten.
Du mußt das System verstehen lernen. |
Arbeite das mal durch, dann verstehst du auch RITTER. |
Vielleicht kannst du auch kurz erklären wie der da in deinen Unterlagen auf 2.828 kommt ?
Wie berechnet der das genau ?
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 06. Jul 2022 21:15 Titel: |
|
|

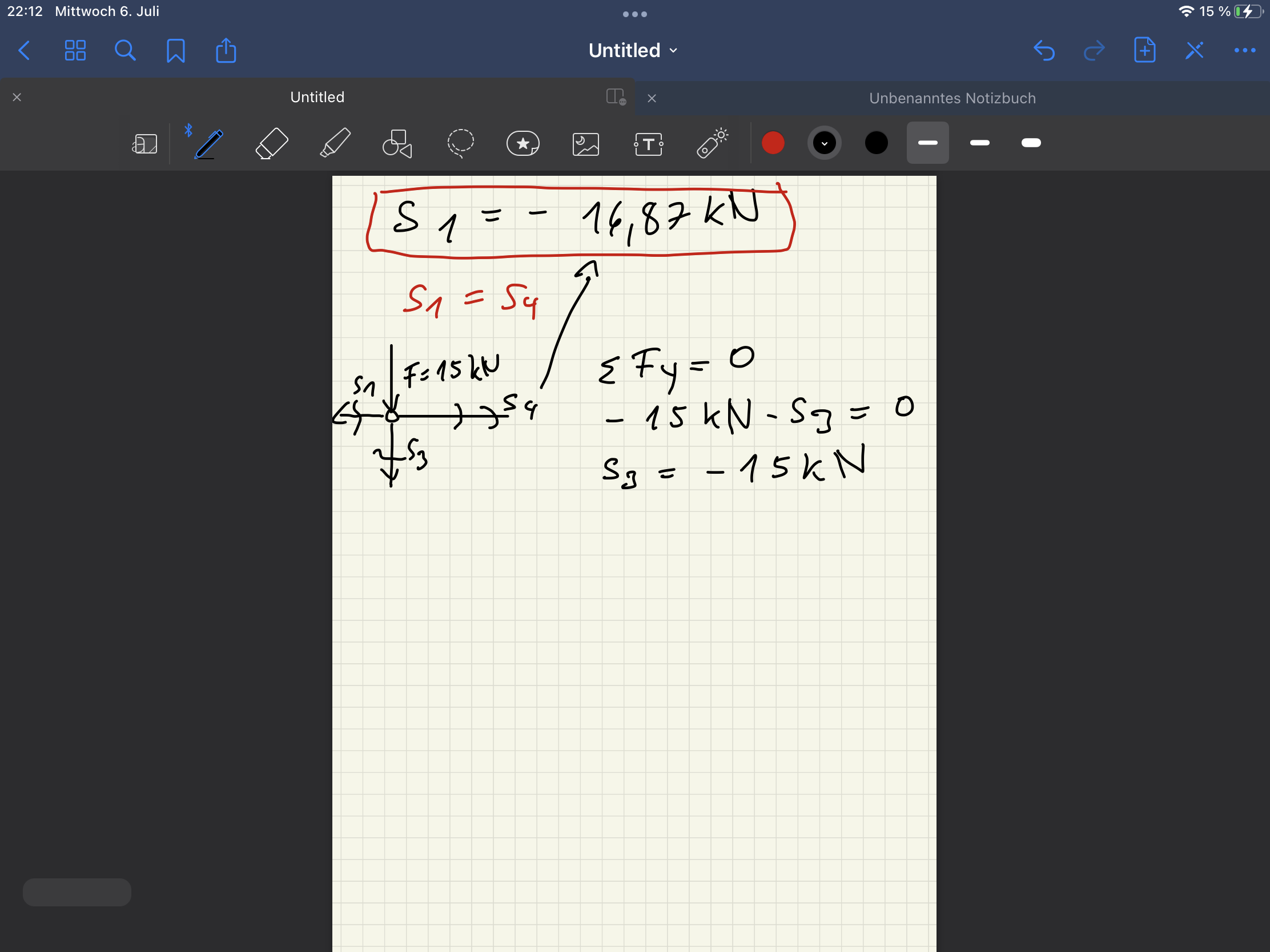

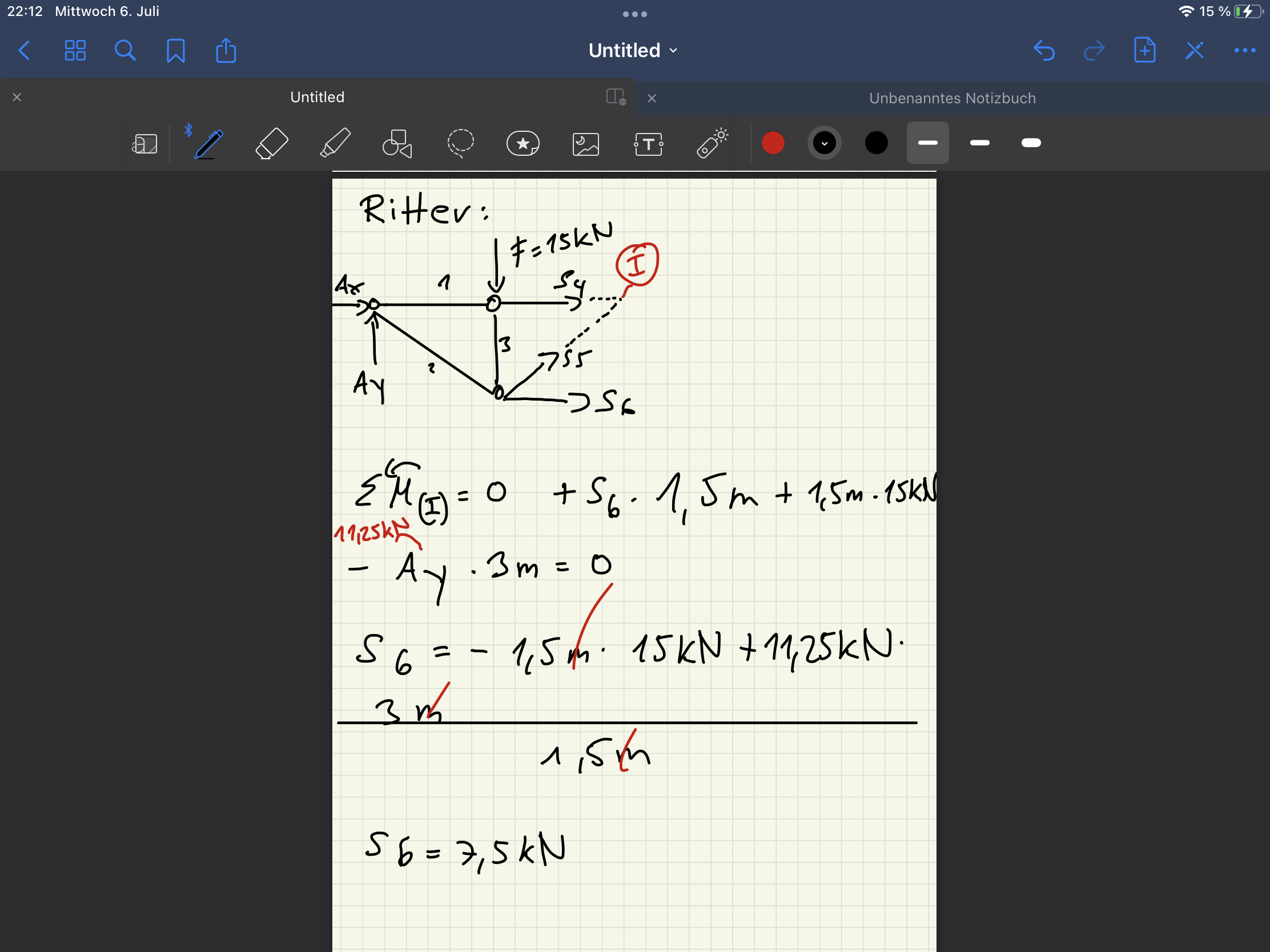

Ich habe wohl irgendwo ein Fehler drin da S6 nicht richtig ist
Poste euch aber meine Rechnung ,damit ihr mir vielleicht erklären könnt wo der
Fehler liegt
Habe den Schnittpunkt von S4 und S 5 als Bezugspunkt genommen wie in deinen Unterlagen Roycy
Aber wie immer falsches Ergebnis ?
| Beschreibung: |
|
Download |
| Dateiname: |
6D4FC835-1593-4C45-9358-3CB4DA4B1864.png |
| Dateigröße: |
690.85 KB |
| Heruntergeladen: |
156 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
7A067EAC-8460-46F9-B0D1-1B4B32E3C520.png |
| Dateigröße: |
631.85 KB |
| Heruntergeladen: |
169 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
925135D7-09EB-47A6-844C-9FB3BA8B638F.png |
| Dateigröße: |
728.46 KB |
| Heruntergeladen: |
199 mal |
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 07. Jul 2022 19:05 Titel: |
|
|
|
Habe die Aufgabe schon gelöst aber wäre trotzdem gut wenn jemand über diesen Weg den Fehler erkennt
|
|
|
|
