nochmal fachwerk

doka · Anmeldungsdatum: 11.05.2010 Beiträge: 17

mal wieder ein fachwerk bei dem ich nicht weiter komme.
auflagerkräfte sind bekannt, nullstäbe auch. die lösungen zu den stabkräften habe ich, komme aber leider rechnerisch nicht drauf.

bei knoten I ist noch alles gut.
aber danach hängt´s egal wo ich ansetzen will - zwei unbekannte.

hab auch schon erfolglos mit irgendwelchen winkel versucht was rauszubekommen.

wäre nett wenn jemand einen denkanstoß für mich hätte.

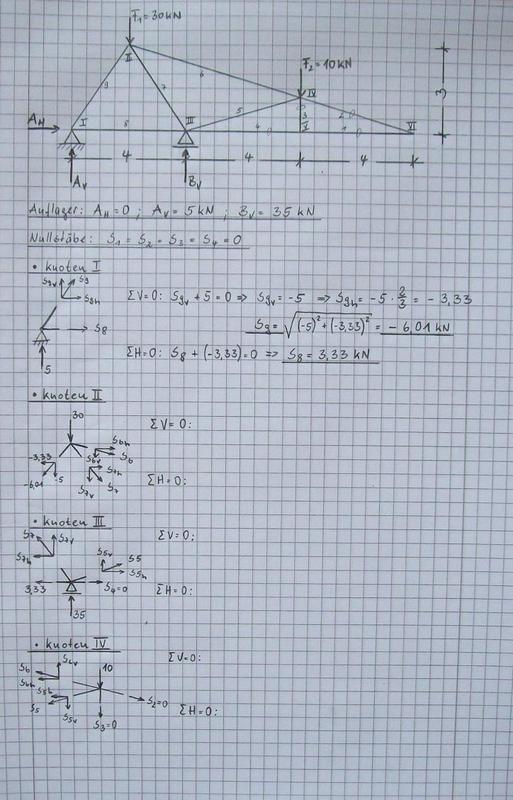

hier das bild etwas größer, falls es nicht reicht.

BobbyJack · Anmeldungsdatum: 04.11.2008 Beiträge: 112

Das Fachwerk ist abbaubar, insofern ist es eigentlich auch lösbar.

Wenn du Konten IV betrachtest, kannst du S5 und S6 berechnen.

Den Zusammenhang zwischen Sh und Sv hast du ja über die Geometrie.

Versuchs mal mit diesem Ansatz smile

doka · Anmeldungsdatum: 11.05.2010 Beiträge: 17

meinst du über das dreieck f2, s5 und s6?

werd mir den knoten nochmal genauer vornehmen.

doka · Anmeldungsdatum: 11.05.2010 Beiträge: 17

so, mit winkeln und onkel pythagoras ließ sich am knoten IV was rausbekommen.

allerdings bekomm ich ja beim pythagoras nicht das korrekte vorzeichen.
beide stäbe, s5 und s6, sollen druckstäbe, also negativ, sein.
konnte das aber leider nicht herleiten.

jemand nen tip?

BobbyJack · Anmeldungsdatum: 04.11.2008 Beiträge: 112

Mit den Trigonometrischen Funktionen solltest du eigentlich auch auf die genauen Vorzeichen kommen können.
