Innenwiderstand und Leerlaufspannung

chrisister22 · Anmeldungsdatum: 25.06.2016 Beiträge: 17

Hi,

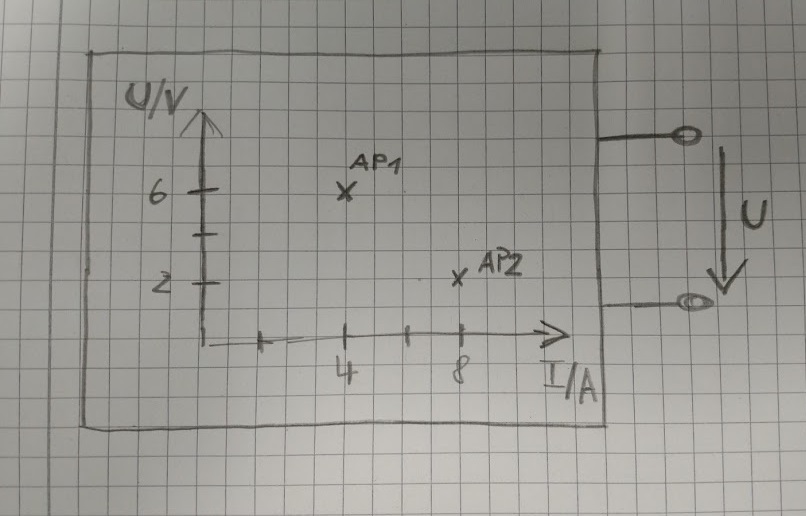

ist es möglich aus diesem Diagramm den Innenwiederstand und die Leerlaufspannung zu berechnen?

Die Aufgabe lautet:

Zweipol 1, also die Zeichnung wurde an seinen Klemmen mit zwei unterschiedlichen Widerständen belastet. Die Arbeitspunkte AP1 bzw. AP2, die sich dabei eingestellt haben, wurden gemessen und in das gegebene Diagramm eingezeichnet.
Bestimmen sie die Elemente der Ersatzspannungsquelle..

Meine Ideen:

R1 = U/I = 6/4 = 1,5 Ohm
R2 = U/I = 2/8 = 0,25 Ohm

Ist Ri = R1 + R2 ? Woher weiß ob die Widerstände in Reihe oder vielleicht parallel sind? Was ist mit der Leerlaufspannung?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

chrisister22 · Anmeldungsdatum: 25.06.2016 Beiträge: 17

Ok,

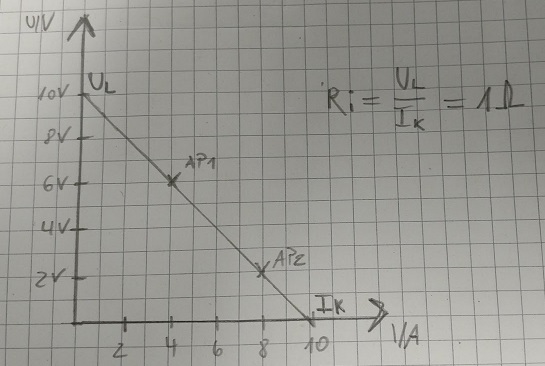

also so..Bild..

allerdings verstehe ich aber nicht warum ich die Arbeitspunkte überhaupt verbinden kann..

und was sagen die Werte der Widerstände auf der Y und X Achse aus?

Ich habe bisher immer nur Netzwerke mit einen Arbeitspunkt kennen gelernt.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3563

Hallo,
