Aufgabe Hydrodynamik

Rivago · Anmeldungsdatum: 20.06.2015 Beiträge: 111

Hallo

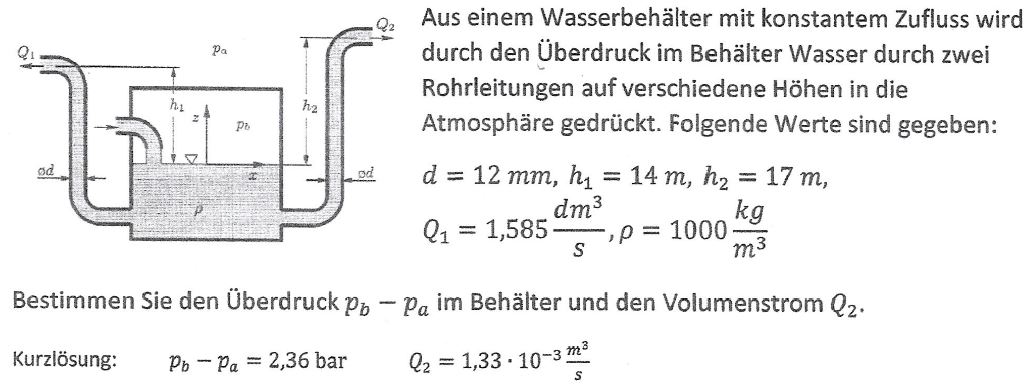

Aufgabe siehe Anhang smile

Als erstes habe ich die Geschwindigkeit

berechnet:

Als nächstes den Massenstrom berechnet:

Ich weiß nur allerdings nicht, was mir das jetzt gebracht hat und ob ich das überhaupt brauch.

Das Kontinuitätsgesetzt ist

Die 3 Formen der Bernoulli-Gleichung sind:

Druckform:

Energieform:

Höhenform:

Ich hätte mich jetzt für die Höhenform entschieden, weiß aber nicht ob es richtig ist. Und falls ja, dann fehlt mir ja v2 grübelnd

Möchte mir jemand helfen? smile

moody_ds · Anmeldungsdatum: 29.01.2016 Beiträge: 515

Ich habe es jetzt nicht nachgerechnet aber ich würde vermuten dass dir der Bernoulli von der Wasseroberfläche zum Austritt 1 die Druck Differenz liefert und der Bernoulli von der Oberfläche zu 2 dann den Volumenstrom. Hier bitte sinnvolle Annahmen beachten.

2 Sachen allgemein: Einfach drauf los rechnen kann in der Klausur todlich sein. Denke vorher nach ob dir dein Ansatz überhaupt etwas bringt, denn nach m1 ist nicht gefragt.

Die 3 Formen des Bernoulli sind ja schön und gut, aber letztendlich doch alles dasselbe. Ich schreib ihn am liebsten in der Druckform. Die anderen erhalst du doch durch simples Umformen.

Rivago · Anmeldungsdatum: 20.06.2015 Beiträge: 111

Hallo

Vielen Dank für deine Antwort.

Wie bekomme ich denn die Druckdifferenz? Wie muss ich dazu meine Gleichung aufstellen?

Hydrodynamik habe ich leider überhaupt nicht verstanden, deshalb habe ich auch einfach mal drauf losgerechnet, da ich überhaupt nicht weiß wie ich anfangen muss. unglücklich

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Die Druckdifferenz (innen) pb - (außen) pa ist gesucht, p1=p2=pa, der Wasserspiegel innen bleibt

Rivago · Anmeldungsdatum: 20.06.2015 Beiträge: 111

Und warum genau ist

?

Wo genau ist p1 und p2? Glaube daran hängt es bei mir momentan.

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Nach Aufgabe wird das Wasser an den Ausflußstellen (lax: Q1 und Q2) "in die Atmosphäre gedrückt". Deshalb habe ich p1 = p2 = pa gesetzt.
