OP-Schaltung gesucht, astabiler Multivibrator

svloga · Anmeldungsdatum: 25.05.2013 Beiträge: 71

Hallo zusammen,

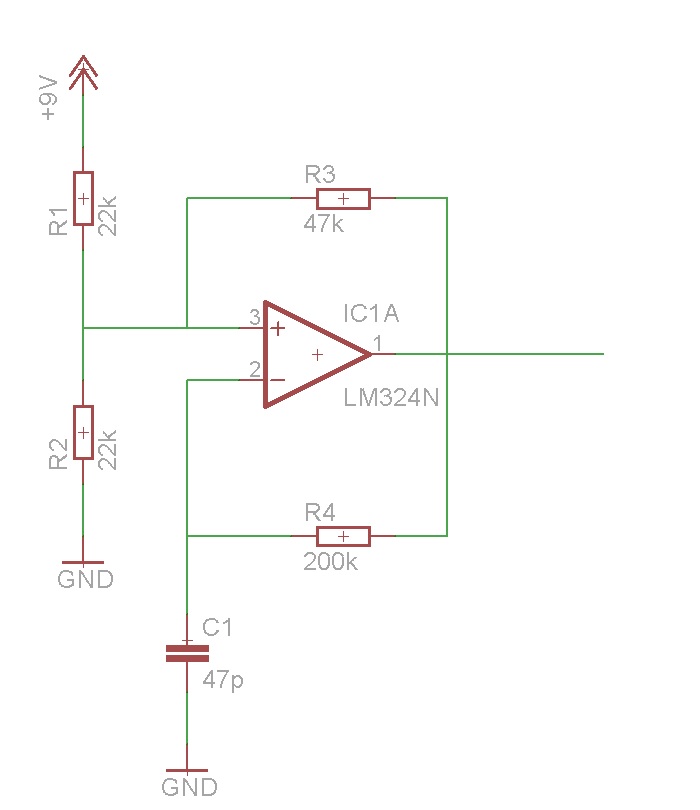

ich verstehe nicht ganz, wie sich die Schaltung im Anhang genau zusammensetzt. Es soll laut Angabe ein Rechteckgenerator in Form eines astabilen Multivibrators mit Schmitt-Trigger sein. Der OP ist mehr oder weniger beliebig und wird mit +9V an V+ und GND an V- versorgt.
Über R1 und R2 wird die Spannung am + Eingang auf 4,5V festgelegt.
Der Ausgang des OP ist mit R3 und R4 verbunden, da soll ein Knotenpunkt sein.

Unsicher bin ich mir:
Der Schmitt-Trigger-Teil besteht aus R3 und R2 (bzw. R3 und dem Verhältnis von R1 zu R2?)
Die Schwingung des Multivibrators wird durch C1 und R4 erzeugt?

Mein Problem ist, dass astabile Multivibratorschaltungen mit OP im Internet immer einen Kondensator zwischen + und - Eingang des OP zeigen. Ist das hier auch der Fall, weil C1 und R2 ja quasi über GND verbunden sind?
Oder macht die Schaltung etwas ganz anderes?

Vielen Dank für eure Antworten/Hilfen smile

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Tipp:

Zeichne in einem Zeitdiagramm die beiden Schaltschwellen des Schmitt-Triggers ein, zusammen mit dem Zeitverlauf der Spannung an C. Dann solltest du sofort sehen, wie es funktioniert: C wird bei jedem Umklappen des Schmitt-Triggers neu auf- bzw. entladen.

svloga · Anmeldungsdatum: 25.05.2013 Beiträge: 71

Die Spannung am Kondensator wechselt sinusförmig zwischen +1,5V und -1,5V mit einer Frequenz von 40kHz. Bei erreichen der min/max Spannung schalter der Schmitt Trigger um, beim positiven Maximum (Uc) ins negative (-4,5V) und beim negativen Maximum (Uc) ins positive (+4,5V).

Wenn das so passt dann hat sich das geklärt, vielen Dank!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Sinusförmig? Natürlich ist die Spannung nicht sinusförmig.

Hast du das Prinzip noch nicht verstanden, dann schau es dir nochmals an!
Wie sieht die Spannung am OP Ausgang aus? Und wie daher Uc?

svloga · Anmeldungsdatum: 25.05.2013 Beiträge: 71

Oben das meinte ich schon so, dass am OP Ausgang dann Rechtecksignal ist, und die Umschaltpunkte eben die Min/Maxwerte von Uc sind.

Wenn ich die Schaltung simuliere wird mir ein Sinus am C angezeigt.
