idealer Operationsverstärker - Vereinfachung der Schaltung

taugenichtsET · Anmeldungsdatum: 05.02.2015 Beiträge: 7

Hallo,

ich habe folgenden idealen Operationsverstärker und möchte hierfür nun v2 berechnen. Laut Hinweisen der Lösung, ist es möglich R2 zu vernachlässigen, da hierüber keine Spannung abfällt, Dies bedeutet, dass hier kein Strom fließt, aber leider kann ich das nicht nachvollziehen.
Zudem ist es für mich nicht erklärlich, wieso zwar R2 unwichtig ist, weil keine Spannung abfällt, aber R4 wiederum parallel zu einer idealen Spannungsquelle im Operationsverstärker geschaltet ist. Selbst wenn ich die Schaltkreise mit GND umzeichne, sehe ich nicht, wo R4 parallel sein soll und R2 irrelevant.

Vielleicht kann mir einer von euch weiterhelfen, würde mich sehr freuen!

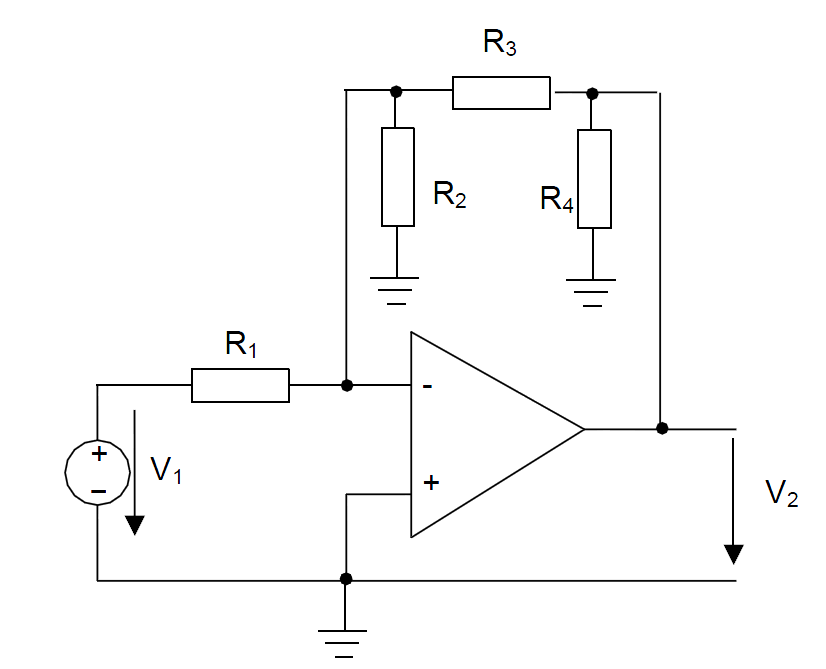

Hier das Schaltbild:

Besten Dank!
euer taugenichts unglücklich

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3563

Hallo,

der OPV wird hier in Gegenkopplung betrieben, erkennbar daran, dass der Ausgang mit dem (-)-Eingang verbunden ist. Das führt dazu, dass das Potential am (-)-Eingang immer auf dem Wert des (+)-Eingangs gehalten wird, d. h. hier auf Massepotential. Der OPV sorgt dafür, indem er die Spannung am Ausgang auf den dafür erforderlichen Wert einstellt.

- Der (-)-Eingang und damit die obere Klemme von R2 hat also Massepotential. Die untere Klemme von R2 hat ohnehin Massepotential. Also fließt über R2 kein Strom.

- Bei R4 hilft scharfes Hinsehen. Dieser Widerstand ist vom OPV-Ausgang gegen Masse geschaltet. Er liegt daher parallel zum OPV-Ausgang, den Du Dir als ideale Spannungsquelle (gegen Masse) vorstellen kannst.

Im Endeffekt ist das ein ganz normaler invertierender Verstärker mit zwei Zusatzbauteilen, die Verwirrung stiften sollen.

Viele Grüße
Michael

svloga · Anmeldungsdatum: 25.05.2013 Beiträge: 71

Demnach ist die Spannung U_V2 dann gleich der Spannung U_R4? Wäre R4 dann quasi ein Lastwiderstand, an dem ich die Spannung messe (=V2)?
