Schaltung mit ausschließlich Kondensatoren

Sirius02 · Anmeldungsdatum: 20.10.2022 Beiträge: 330

Meine Frage:

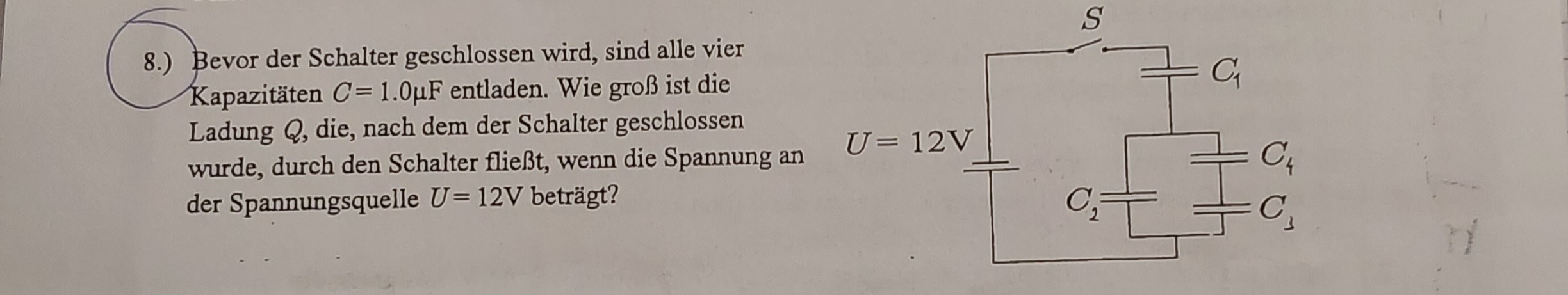

Hey ich bin mir bei folgender Aufgabe ziemlich unsicher, ob meine Vorgehensweise Sinn macht. (Aufgabe siehe Anhang)

Meine Ideen:
Schalter offen: Ladung kann nicht von den Platten runter
Schalter geschlossen: Ladung kann von den Platten runter

Ich habe zuerst die Rechte Masche mit den drei Kondensatoren betrachtet, welche in Reihe geschaltet sind:

wir wissen: Q2=Q3=Q4

Außerdem:

mit CM1 = Gesamtkapazität der Masche 1. Nehmen wir nun davon das inverse erhalten wir die Kapazität

Nun schauen wir und die große Masche an und wir wissen es gilt folgendes:

Dann müssen wir durch den Term in klammern teilen und erhalten U, wobei bei mir da 3/250000V herauskommt. Kann das stimmen und stimmt meine Vorgehensweise?

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1653

Rechne erstmal die gesamte Kapazität aus. Das geht ähnlich wie das Ausrechnen von Widerständen, nur das Reihenschaltung und Parallelschaltung sich genau umgekehrt verhalten.

Dann die Ladung Q = U*C

Sirius02 · Anmeldungsdatum: 20.10.2022 Beiträge: 330

Also ist meine Vorgehensweise Falsch?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7461

Sieht so aus, denn es ist ja U=12V gegeben, Du hast aber einen anderen Wert.
