RLC Schwingkreise

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
El Rey



Anmeldungsdatum: 17.10.2010
Beiträge: 59
Beitrag El Rey Verfasst am: 19. Jun 2011 11:34    Titel: RLC Schwingkreise Antworten mit Zitat
Meine Frage:
hallo liebes forum Augenzwinkern

ich sitze grad an folgender aufgabe und weis bei vieles sachen was man generell zu machen hat aber i-wie komme ich trotzdem nich weiter

aufg:
in dem unten gezeigten schaltkreis sei der schalter zunächst für eine lange zeit in position a. anschließend wird er schnell auf posotion b geschaltet. (die leitungswiderstände sowie R(L) und R(C) werden vernachlässigt)

a) berechnen die die frequenz des so entstandenen wechelstroms
b) welche maximalamplitude haben die stromschwingungen ??
c) stellen sie die DGL für den gedämpften schwingkreis auf, wenn sich ein widerstand R (in reihe) im schwingkreis befindet
d) wie groß muss der widerstand in c) sein um einen aperiodischen grenzfall zu erreichen ??
e) wie groß ist im fall c) der strom nach 1ms ??



Meine Ideen:
zu a) ich kenne folgende formel für die frequenz aber ich weisn nich wie mir die hhier weiterhilft

zu b) hört sich so an als müsste man i-wie ein extremwert berechnen aber von welcher funktion ??

zu c) das dürfte mit der maschenregel gehen aber was bedeutet die anmerkung mit dem widerstand so wie in der zeichung oder noch ein zusätzlicher ??

zu d) da man hier vermutlich die DGL des gedämpften harmonischen oszillators kriegen wird kann man die bedingung für den aper. grenzfall prüfen

zu e) weis ich noch nich Augenzwinkern

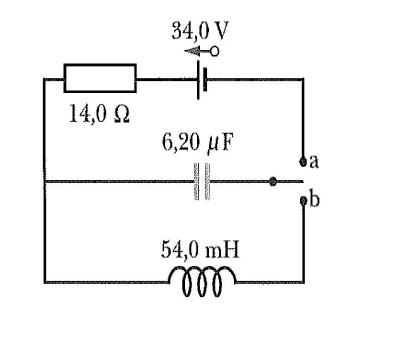

kann mir da wer helfen ??[img][/img][img][/img]

 Beschreibung:
hier is die zeichung ;)
 Dateigröße:  11.92 KB
 Angeschaut:  4388 mal

Miriam1988



Anmeldungsdatum: 05.05.2011
Beiträge: 132
Beitrag Miriam1988 Verfasst am: 19. Jun 2011 20:00    Titel: Antworten mit Zitat
Ich weiß nicht bei der a) ob ihr das herleiten müsst, wenn ja, kann man das über eine Differenzialgleichung lösen, wo du einen Ausdruck für bekommst. alternativ kannst du auch die Formel nachschlagen, steht bei wikipedia.
El Rey



Anmeldungsdatum: 17.10.2010
Beiträge: 59
Beitrag El Rey Verfasst am: 19. Jun 2011 20:54    Titel: Antworten mit Zitat
meinst du



??
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 19. Jun 2011 21:06    Titel: Antworten mit Zitat
b) Energieerhaltungssatz

Welche beiden Energieformen werden denn während der Schwingung ineinander umgewandelt?
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
El Rey



Anmeldungsdatum: 17.10.2010
Beiträge: 59
Beitrag El Rey Verfasst am: 19. Jun 2011 21:28    Titel: Antworten mit Zitat
ich hoffe die folgenden beiden

schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 20. Jun 2011 07:13    Titel: Antworten mit Zitat
Das sieht ja mal ganz gut aus...

Die anfangs im Kondensator gespeicherte elektrostatische Energie wird, sobal der Strom zu fließen beginnt, allmählich in magnetische Energie der Spule umgewandelt. Irgendwann ist dann C vollständig entladen und der Strom dafür maximal. Wie groß wird dieser daher ?
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 20. Jun 2011 11:12    Titel: Antworten mit Zitat
Da es sich um einen sinusförmigen Strom handelt kann man alternativ auch rechnen



oder



wobei für die Kreisfrequenz einzusetzen ist

Das ist zwar etwas umständlicher als der Energieansatz, macht aber Zusammenhänge deutlich. Wie man auch immer rechnet, das Ergebnis ist



Dabei ist der Ausdruck der sogenannte Kennwiderstand des freien Schwingers und wir häufig mit Z0 bezeichnet.
El Rey



Anmeldungsdatum: 17.10.2010
Beiträge: 59
Beitrag El Rey Verfasst am: 20. Jun 2011 12:18    Titel: Antworten mit Zitat
meiner meinung nach is dann

aber das kann ja nich richtig sein
wo liegt mein fehler ??
_________________
Wichtigste Erkenntnis der Vorlesung: Egal was Sie im innern des Körpers machen, der Gauß, der merkt das Augenzwinkern
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 20. Jun 2011 17:00    Titel: Antworten mit Zitat
@El Rey
Hast Du das denn nicht gelesen?

Miriam1988 hat Folgendes geschrieben:
Ich weiß nicht bei der a) ob ihr das herleiten müsst, wenn ja, kann man das über eine Differenzialgleichung lösen, wo du einen Ausdruck für bekommst. alternativ kannst du auch die Formel nachschlagen, steht bei wikipedia.


Es handelt sich um eine ungedämpfte harmonische Schwingung mit einer bestimmten Frequenz, die durch die Größe der Elemente L und C bestimmt wird, der sog. Kennkreisfrequenz . Wie kann da der Strom Null sein? (Ok, im zeitlichen Abstand von T/2 ist der Strom Null, aber sonst nicht)

Zuletzt bearbeitet von GvC am 21. Jun 2011 09:51, insgesamt einmal bearbeitet
El Rey



Anmeldungsdatum: 17.10.2010
Beiträge: 59
Beitrag El Rey Verfasst am: 20. Jun 2011 17:30    Titel: Antworten mit Zitat
ich weis das der strom nich null sein kann aber mit folgender rechnung komme ich darauf deswegen fragte ich ja wo der fehler liegt Augenzwinkern


auflösen nach ergibt:

und das geht doch für gegen null

aber wo is der fehler ?? grübelnd
_________________
Wichtigste Erkenntnis der Vorlesung: Egal was Sie im innern des Körpers machen, der Gauß, der merkt das Augenzwinkern
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 20. Jun 2011 18:01    Titel: Antworten mit Zitat
und wieso geht C->0 ???

grübelnd grübelnd grübelnd grübelnd grübelnd
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
El Rey



Anmeldungsdatum: 17.10.2010
Beiträge: 59
Beitrag El Rey Verfasst am: 20. Jun 2011 18:07    Titel: Antworten mit Zitat
ja weil doch mit zunehmender zeit abnimmt oder wie soll man das machen ??
_________________
Wichtigste Erkenntnis der Vorlesung: Egal was Sie im innern des Körpers machen, der Gauß, der merkt das Augenzwinkern
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
Beitrag isi1 Verfasst am: 20. Jun 2011 18:21    Titel: Antworten mit Zitat
El Rey hat Folgendes geschrieben:
ja weil doch mit zunehmender zeit abnimmt oder wie soll man das machen ??
Wc geht nach null, El Rey, weil U nach null geht, C bleibt gleich.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
El Rey



Anmeldungsdatum: 17.10.2010
Beiträge: 59
Beitrag El Rey Verfasst am: 20. Jun 2011 21:24    Titel: Antworten mit Zitat
oki macht sinn aber wie komm ich jez auf einen wert für ??
_________________
Wichtigste Erkenntnis der Vorlesung: Egal was Sie im innern des Körpers machen, der Gauß, der merkt das Augenzwinkern
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 20. Jun 2011 21:27    Titel: Antworten mit Zitat
El Rey hat Folgendes geschrieben:


du hast diese Frage selbst schon beantwortet smile
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
El Rey



Anmeldungsdatum: 17.10.2010
Beiträge: 59
Beitrag El Rey Verfasst am: 20. Jun 2011 21:48    Titel: Antworten mit Zitat
also is das jez der maximale strom ??
_________________
Wichtigste Erkenntnis der Vorlesung: Egal was Sie im innern des Körpers machen, der Gauß, der merkt das Augenzwinkern
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 20. Jun 2011 21:54    Titel: Antworten mit Zitat
Der Strom wird maximal, wenn CU²=0:




smile
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
