Tragwerk - Auflagerreaktionen

Clown · Anmeldungsdatum: 06.12.2006 Beiträge: 8

Hallo,

Ich zerbrech mir schon seit stunden den Kopf aber finde für diese Aufgabe einfach keinen Ansatz, kann mir hier jemand helfen?

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Magst du mal anfangen, zu sammeln, welche Kräfte und Drehmomente hier wirken, und dann überlegen, welche Bedingungen erfüllt sein müssen, damit das Ganze im Kräftegleichgewicht und im Momentengleichgewicht bleibt und damit nicht anfängt, sich zu bewegen?

Clown · Anmeldungsdatum: 06.12.2006 Beiträge: 8

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Dann erzähl für den Anfang erstmal einfach das, was du jetzt schon in der Skizze siehst und verstehst.

Clown · Anmeldungsdatum: 06.12.2006 Beiträge: 8

Also,

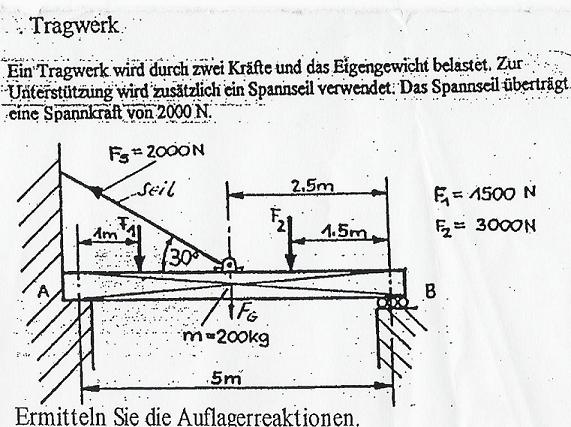

Ich sehe einen Tragwerk (wo bei ich nichtmal genau was dies eigentlich ist) das 5 Meter Breit ist und ein Gewicht von m=200 kg besitzt

Es wirken auf dieses Tragwerk 2 Kräfte (neben der eigenen Gewichtskraft) nach unten

F1=1500 N
F2=3000 N

F2 wirkt 1 Meter rechts vom Mittelpunkt entfernt
F1 wirkt 1,5 Meter links vom Mittelpunkt entfernt

Das Tragwerk wird zusätzlich mit einem Seil Fs= 2000 N unterstützt.
dieses Seil ist im Winkel von 30° befestigt.

soweit richtig?
und nun?
schonmal ein großes Dankeschön das du versucht mir zu helfen! Thumbs up!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Bei solchen Aufgaben führt immer der gleiche Ansatz zum Ziel:

Summe aller am Träger angreifenden Kräfte (inklusive Auflagerkräfte) = 0
Summe aller am Träger angreifenden Momente (inklusive Auflagermomente) = 0

Ausserdem ist die Tangentialkomponente im Roll-Auflage
r natürlich Null.

Wo Du für das Moment den Nullpunkt hinlegst ist egal.

==> damit klappts !

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788
