Unverständliche Schaltzeichen

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
MMchen60



Anmeldungsdatum: 31.01.2021
Beiträge: 221
Wohnort: Heilbronn
Beitrag MMchen60 Verfasst am: 04. Mai 2025 09:25    Titel: Unverständliche Schaltzeichen Antworten mit Zitat

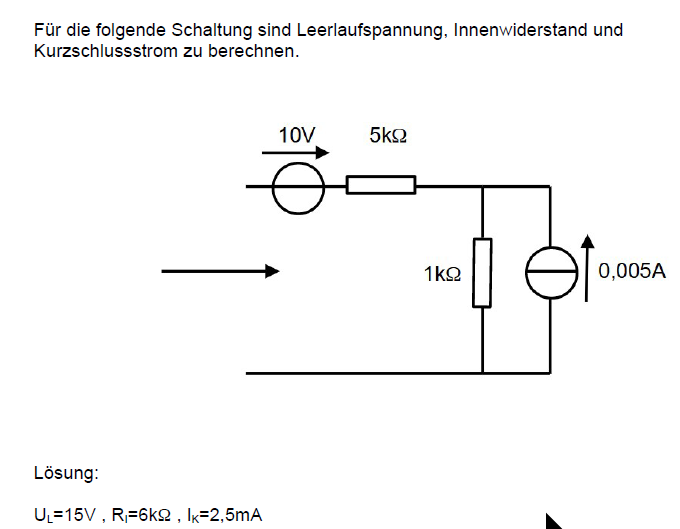

Hallo liebe Forumsgemeinde. Es geht u die Aufgabe im Anhang. Was sind denn das für Schaltzeichen bei den 10 V und bei den 0,005 A? Ich habe da keinen Plan, wie man diese Aufgabe anzugehen hat. Die Lösungsangaben stammen vom Herrn Professor. Kann mir da bitte jemand weiterhelfen? Danke für Antwort.

 Beschreibung:

Download
 Dateiname:  physikerboard01.png
 Dateigröße:  32.2 KB
 Heruntergeladen:  228 mal
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7461
Beitrag Steffen Bühler Verfasst am: 04. Mai 2025 09:34    Titel: Antworten mit Zitat
Ideale Stromquelle bzw. Spannungsquelle.

https://de.wikipedia.org/wiki/Liste_der_Schaltzeichen_(Elektrik/Elektronik)
MMchen60



Anmeldungsdatum: 31.01.2021
Beiträge: 221
Wohnort: Heilbronn
Beitrag MMchen60 Verfasst am: 04. Mai 2025 13:00    Titel: Antworten mit Zitat
Steffen Bühler hat Folgendes geschrieben:
Ideale Stromquelle bzw. Spannungsquelle.

https://de.wikipedia.org/wiki/Liste_der_Schaltzeichen_(Elektrik/Elektronik)

Hallo, danke der Hilfe. Aber, wie komme ich jetzt auf eine Leerlaufspannung von 15 V? Heißt hier Leerlauf, dass die Stromquelle mit 0,005 A nicht aktiv ist, also dieser Zweig in diesem Fall weg ist? Danke für Antwort.
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3563
Beitrag ML Verfasst am: 04. Mai 2025 14:32    Titel: Antworten mit Zitat
Hallo,

MMchen60 hat Folgendes geschrieben:

Hallo, danke der Hilfe. Aber, wie komme ich jetzt auf eine Leerlaufspannung von 15 V? Heißt hier Leerlauf, dass die Stromquelle mit 0,005 A nicht aktiv ist, also dieser Zweig in diesem Fall weg ist? Danke für Antwort.


Leerlauf bedeutet, dass an den Klemmen (das sind die beiden Anschlüsse links) nichts angeschlossen ist.
Wenn dort nichts angeschlossen ist, fließt aber auch kein Strom durch die Spannungsquelle und kein Strom durch den 5kOhm-Widerstand. Wohin sollte er denn auch fließen?

Die 5mA aus der Stromquelle fließen durch den 1kOhm-Widerstand und verursachen dort eine Spannung von 5V. Diese musst Du zu den 10V der Spannungsquelle addieren.

Viele Grüße
Michael
MMchen60



Anmeldungsdatum: 31.01.2021
Beiträge: 221
Wohnort: Heilbronn
Beitrag MMchen60 Verfasst am: 04. Mai 2025 14:45    Titel: Antworten mit Zitat
ML hat Folgendes geschrieben:
Hallo,
...Die 5mA aus der Stromquelle fließen durch den 1kOhm-Widerstand und verursachen dort eine Spannung von 5V. Diese musst Du zu den 10V der Spannungsquelle addieren.
Viele Grüße
Michael

OK, danke, das erklärt die Leerlaufspannung von 15 V und den Innenwiderstand von 6 kOhm. Ich habe die Schaltung Stromquelle und Widerstand 1 kOhm als Parallelschaltung betrachtet und war dann verwirrt. Aber, was könnte das denn für ein eletrisches Bauteil sein, welches sich im Leerlauf so verhält?
Nächste Frage Kurzschlussstrom. Jetzt werden die beiden linken Anschlüsse einfach miteinander verbunden? Und wie komme ich dann auf den Kurzschlussstrom von 2,5 mA?
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3563
Beitrag ML Verfasst am: 04. Mai 2025 22:55    Titel: Antworten mit Zitat
MMchen60 hat Folgendes geschrieben:
Aber, was könnte das denn für ein eletrisches Bauteil sein, welches sich im Leerlauf so verhält?

Keines, das es standardmäßig zu kaufen gibt. smile

Die Vorstellungen, die mit diesen Aufgaben vermittelt werden, sind trotzdem später nützlich. So werden beispielsweise in Flussrichtung betriebene Dioden/LED gerne als Konstantspannungsquellen betrachtet, in Sperrichtung betriebene Photodioden als Konstantstromquellen.

Zitat:

Nächste Frage Kurzschlussstrom. Jetzt werden die beiden linken Anschlüsse einfach miteinander verbunden?

Ja, das nennt man Kurzschluss. Und der Kurzschlussstrom ist der Strom, der durch diesen Kurzschluss fließt.


Zitat:

Und wie komme ich dann auf den Kurzschlussstrom von 2,5 mA?

Mit dem Bauelementegesetz für den Widerstand und der Stromteilerregel.



Viele Grüße
Michael
