Maschengleichung aufstellen ?

MannyC · Anmeldungsdatum: 10.03.2014 Beiträge: 35

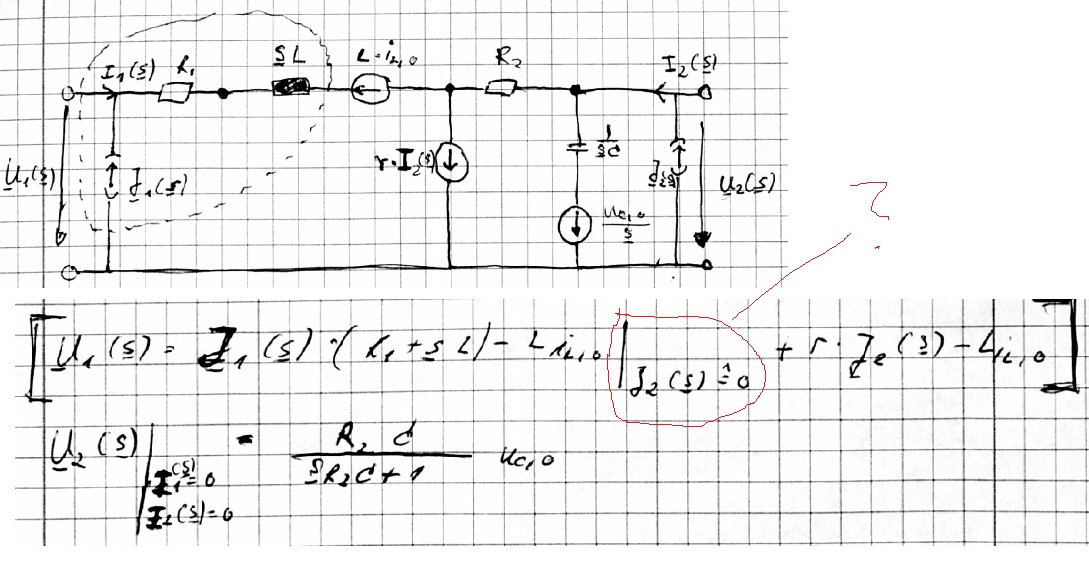

Ich verstehe nicht so ganz wie ich die Schaltung zu interpretieren habe und was bedeutet das rot markierte ? Womöglich einfach nur das für die betrachtetete Stromquelle J2(s)=0 ist (Leerlauf ? ) ...

Und wie komme ich dann auf zb. U1

Ich denke ja es handelt sich um eine Maschengleichung, aber müsste dann nicht U1 in Reihe zum Netzwerk liegen ?

Erste Mal das ich so ein Zweitor sehe ...

Freue mich über jegliche Antworten.

Es handelt sich im übrigen um die Berechnung des Z-Parameters.

MannyCC · Gast

Ich will noch hinzufügen das I1=J1 und I2=J2 gilt....

Trotzdem sehe ich nicht wie man auf die Gleichung U1 kommt..

Khaleb · Anmeldungsdatum: 01.05.2015 Beiträge: 64

Hallo, diese ringe mit pfeilen im schaltplan, sollen das spannungsquellen sein? ( ich kenn bei strom - und spannungsquellen leider nur die Din symbole)
