Kräftezerlegung

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 221 Wohnort: Heilbronn

Liebe Forumsgemeinde,

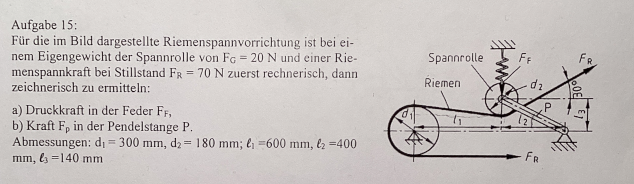

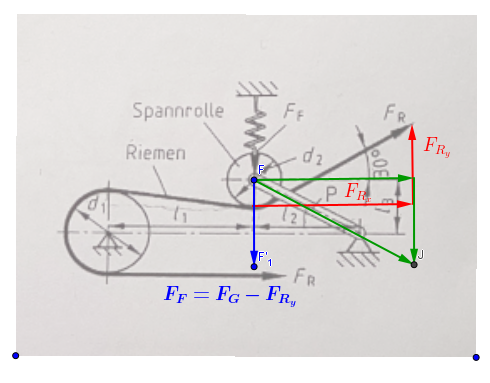

es geht um ie Aufgabe gemäß Anhang. Im zweiten Anhang habe ich versucht, die Kräftezerlegung vorzunehmen. Ist es dabei richtig, dass die Kraft der Feder

ist und Die Kraft in der Pendelstange die Resultierende aus

und

ist? Oder mache ich da einen Denkfehler?
Danke für Antwort.

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6202

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6119 Wohnort: jwd

zu a)

Bei der Bestimmung von tan(alpha_1 ) wurde die Umschlingung der Rollen d_1 und d_2 durch den Riemen wg. Geringfügigkeit nicht berücksichtigt. Als Angriffspunkte der Seilkraft wurden Endpunkte von l_1 ab d_2 angenommen.

zu b)

Eine Pendelstange kann nur Zug- und Druckkräfte aufnehmen.
