Kräftezerlegung und Berechnung an einem Stromabnehmer

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 221 Wohnort: Heilbronn

Liebe Forumsgemeinde,

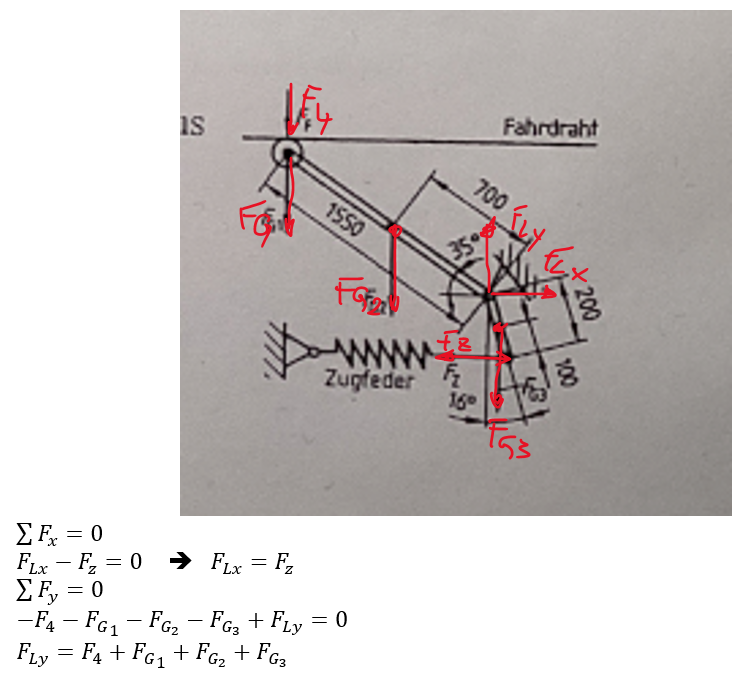

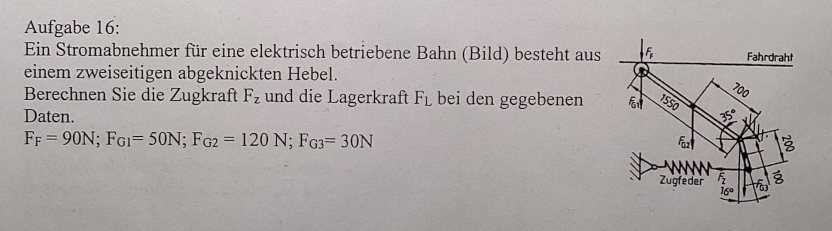

es geht um die Aufgabe im Anhang. Ich habe die eingezeichneten Kräfte mal nach x- und y-Richtung aufgeteilt. Es muss aber noch etwas fehlen, denn selbst mit einer Momentengleichung komme ich nicht an die Federkraft heran.
Was muss ich noch ergänzen? Die x-Kräfte in den Stäben hinzufügen, also die im Stab wirkende Kraft als Resultierende aus Gewichtskraft und Horizontalkraft ermitteln? Danach dann mit einer Momentengleichung im Lager die Federkraft feststellen?
Vielen Dank für Antwort.

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 6119 Wohnort: jwd

Zur Bestimmung der Federkraft F_Z berechne die Summe der Momente um das Lager und setze sie = 0.
Am besten ermittelst Du dazu die senkrecht auf den Kräften stehenden Hebelarme,

Hebelarm F_F + F_G1 = 1,5 m * cos(35°)

Hebelarm F_G2 = 0,7 m * cos(35°)

Hebelarm F_Z = 0,2 m * cos(16°)

Hebelarm F_G3 = 0,1 m * sin(16°)
