Schaltvorgang Ausgangsspannung ermitteln

StromImpuls · Anmeldungsdatum: 14.07.2019 Beiträge: 51

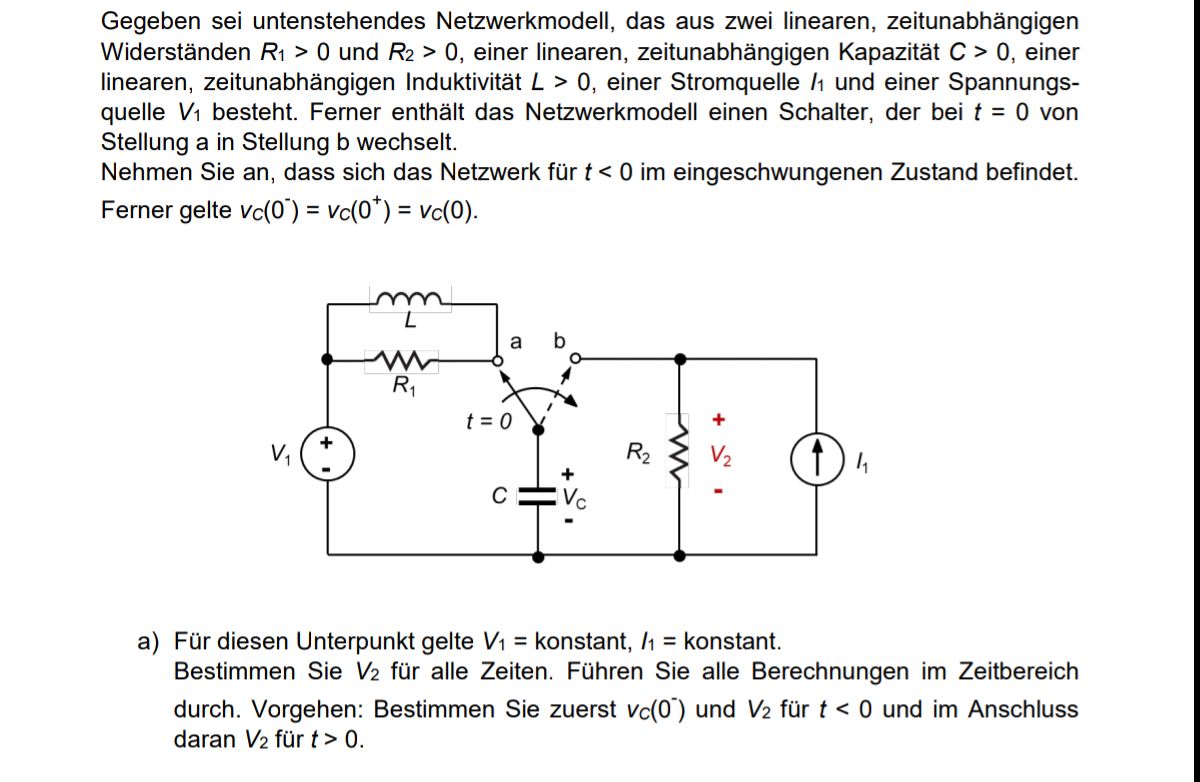

Moin vor dem Schaltvorgang ist ja die Spannungswuelle als Konstante Spannung gegeben wodurch ja die Kapazität durch ein Leerlauf ersetzt wird. Das gleiche gilt ja nach dem Schaltvorgang. Folglich müsste doch die Spannung an der Kapazität vor dem Schalten Null sein und nach dem Schalten durch die Spannung am Widerstand R gegeben sein richtig?

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3563

Hallo,

gast_free · Anmeldungsdatum: 15.07.2021 Beiträge: 244

a) Eingeschwungener Zustand t<0 Masche 1 (V1,L,R1,C)

b) Masche 2 (C,R2,I1) t<0

c) Masche 2a t>=0 (C,R2)

Zusammen gefasst und eingesetzt.

bzw. Zeitableitung und weitere Umstellung.

Dgl. Lsg.

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

gast_free · Anmeldungsdatum: 15.07.2021 Beiträge: 244

Ich habe mir die Aufgabe noch mal ganz scharf angeschaut. Ja und ich bin mit Deinem Einwand einverstanden. Natürlich muss nach dem Umschalten V_c auf V_2 springen.

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3563

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Vielleicht kann man sich auch nur den Maschensatz in Erinnerung rufen und sehen, dass in Schalterstellung b die Spannungen Vc und V2 immer gleich sind.
