 Maniac33 Verfasst am: 13. Jul 2022 16:09 Titel: Biegemoment |
 |
|

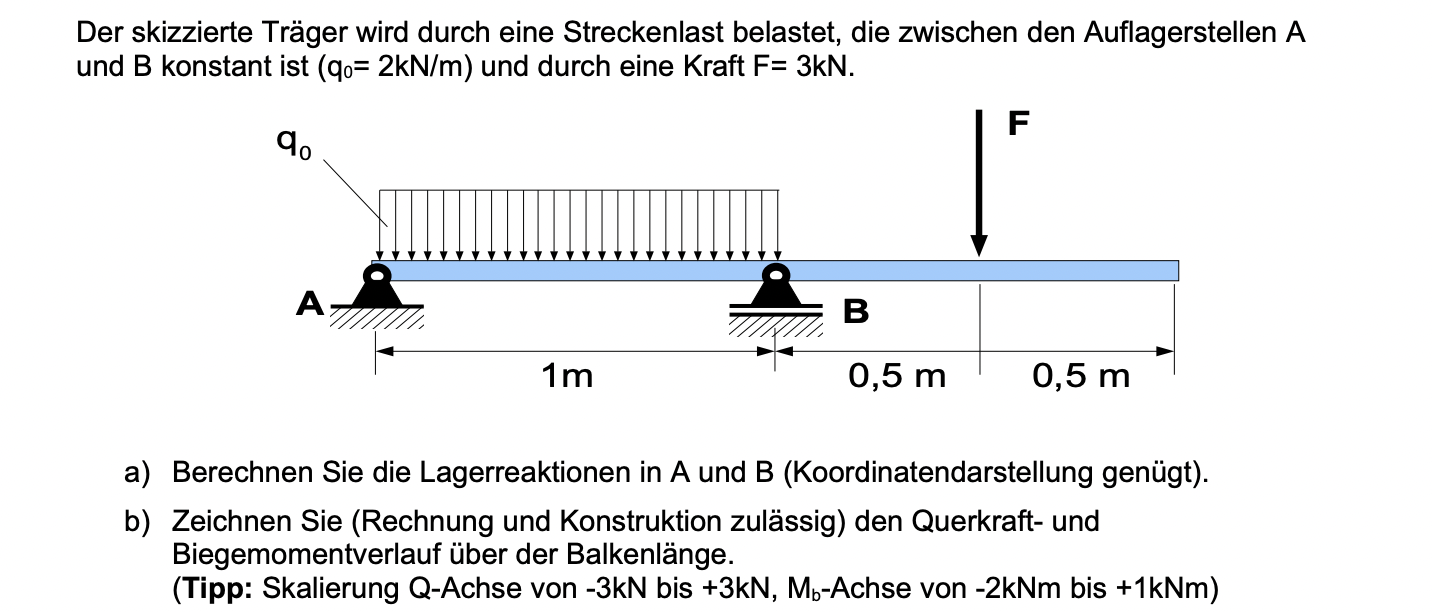

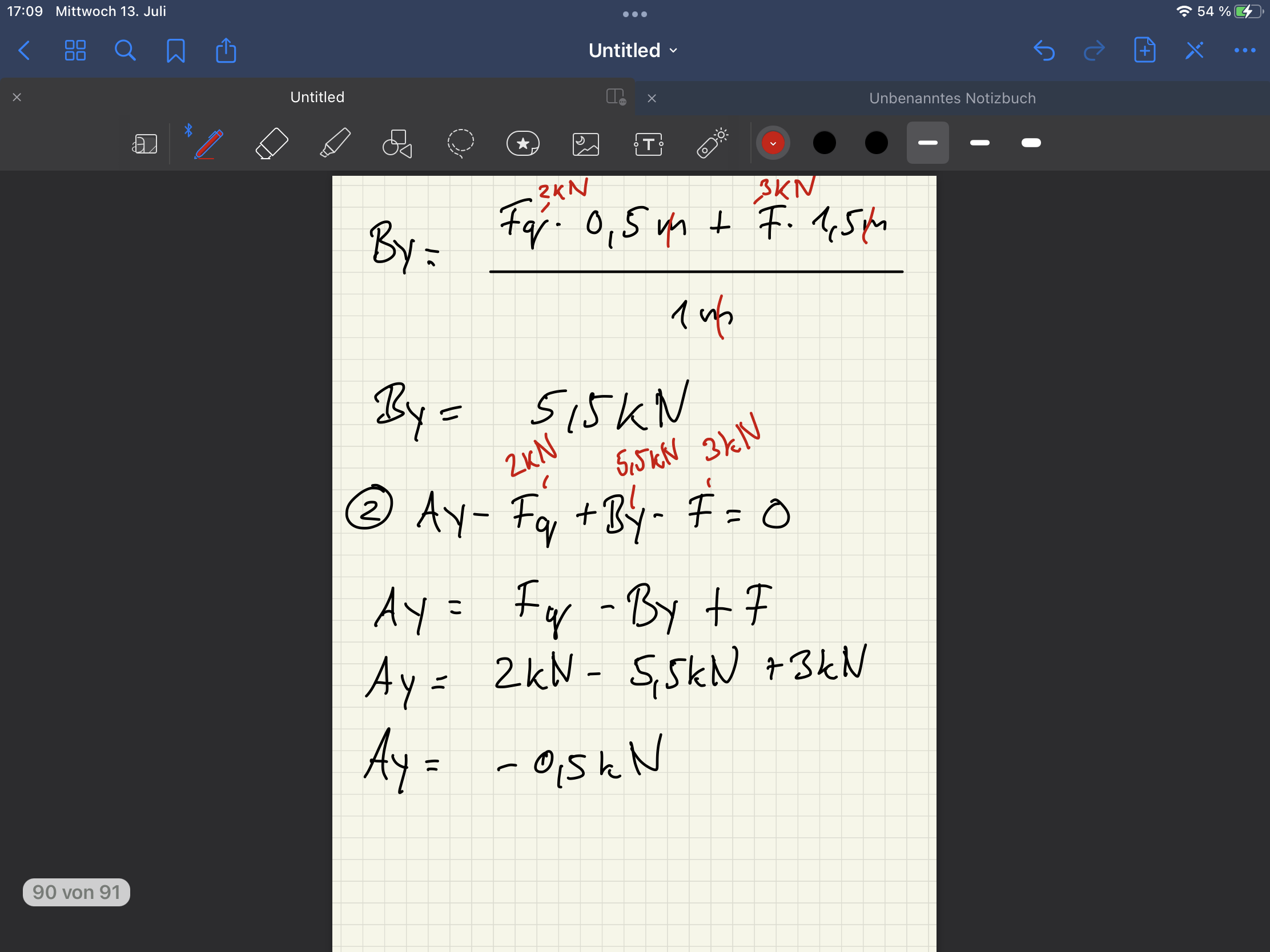

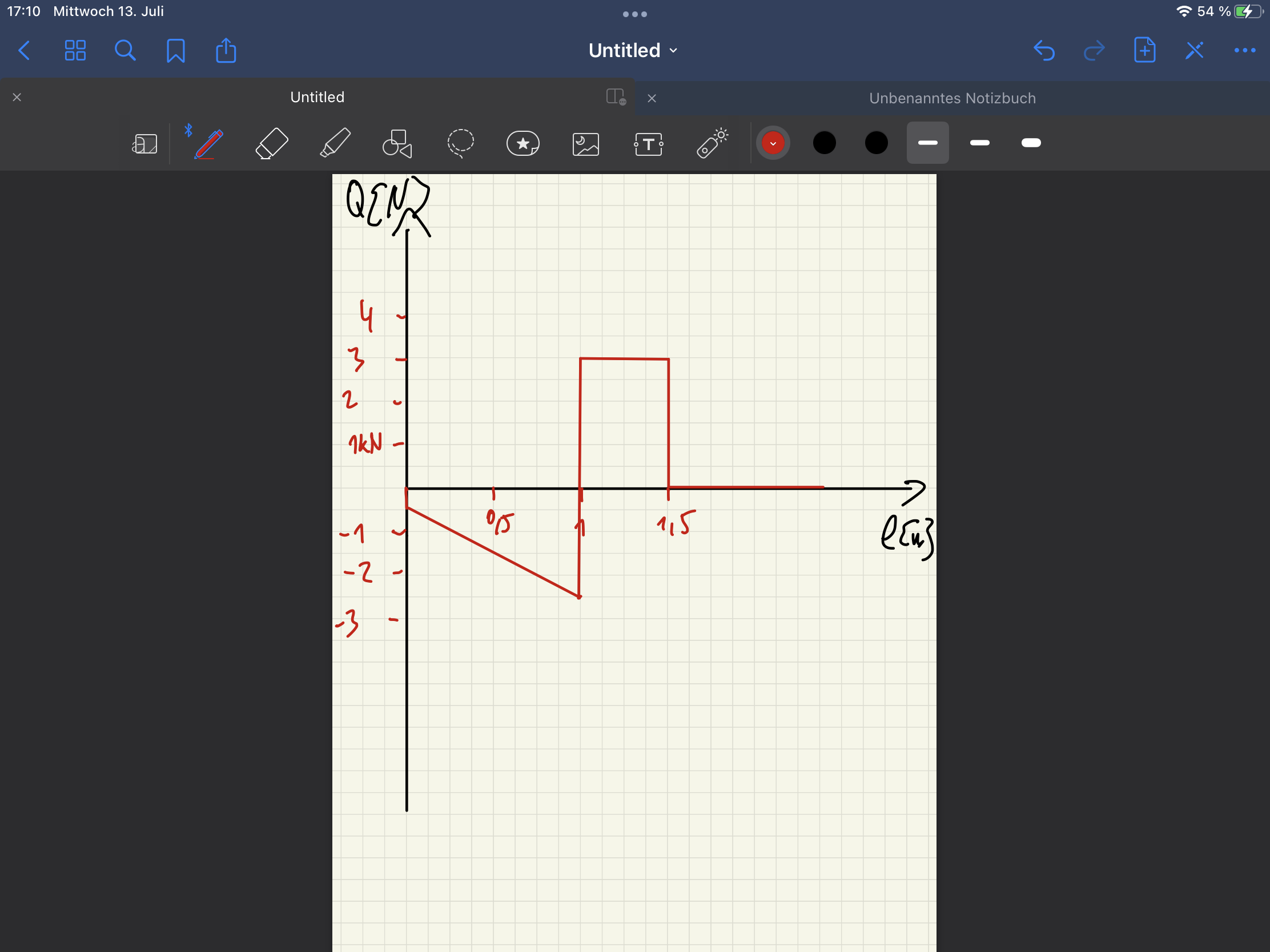

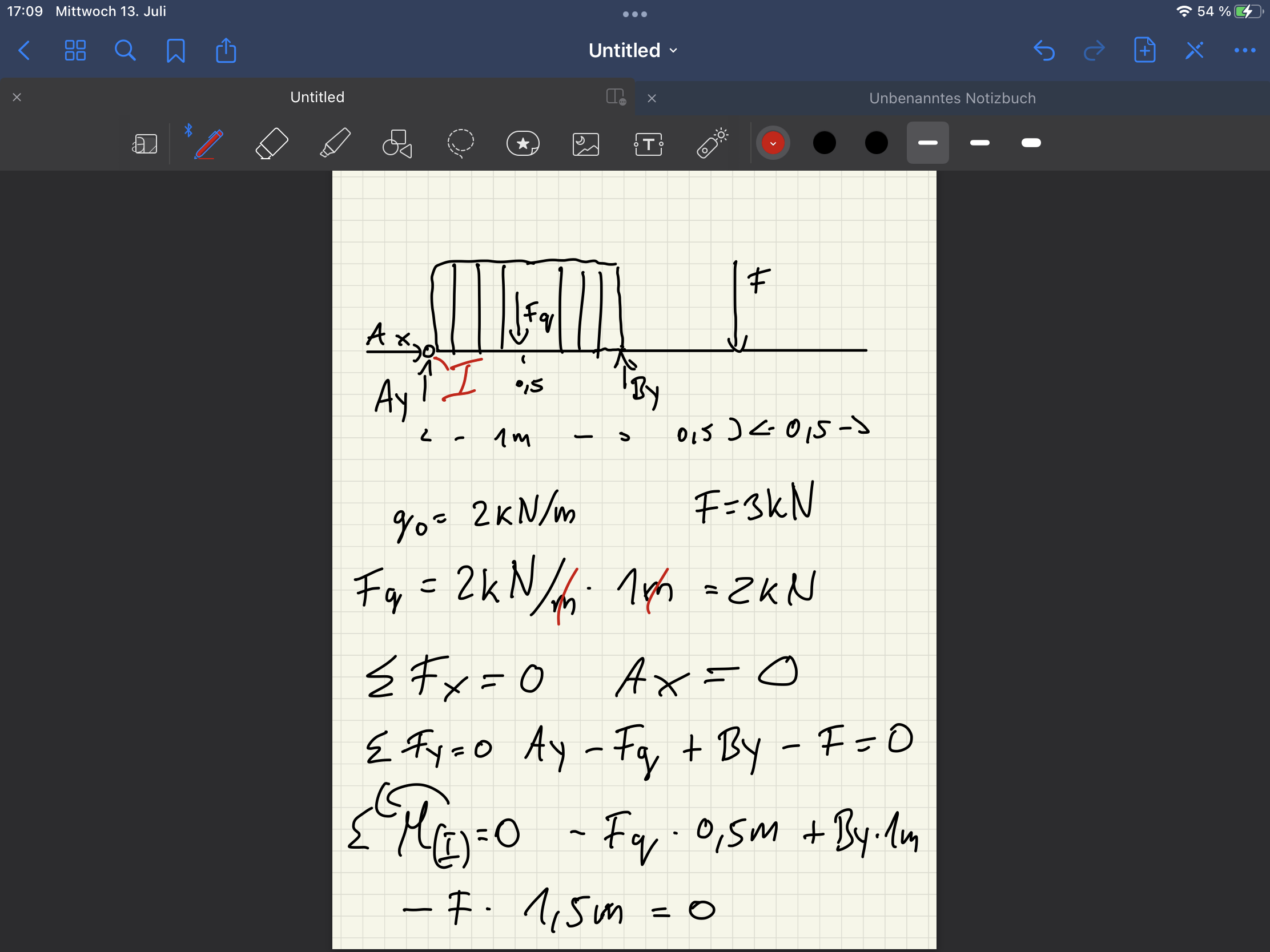

Leute habe hier die Auflagerkräfte berechnet und auch die Querkraft gezeichnet
Ihr wisst ja das ich Probleme beim Momenten Verlauf habe
Habt ihr tipps wie ich das berechnen kann oder dann direkt zeichnen ?
| Beschreibung: |
|
Download |
| Dateiname: |
5429151E-5AA0-4E12-B10F-B57BA3501AA7.png |
| Dateigröße: |
700.58 KB |
| Heruntergeladen: |
186 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
653F79B3-5B33-4949-AFB6-7CB8EC273AC5.png |
| Dateigröße: |
738.59 KB |
| Heruntergeladen: |
189 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Bildschirmfoto 2022-07-13 um 17.07.53.png |
| Dateigröße: |
368.46 KB |
| Heruntergeladen: |
189 mal |
|
|
 |
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 14. Jul 2022 16:48 Titel: |
|
|
| Maniac33 hat Folgendes geschrieben: | Leute hier meine überarbeitete Komplettlösung
Wäre schön wenn jemand bei Fehler korrigieren kann  |
Im Bereich der Streckenlast ergibt sich für dem Momentenverlauf eine Parabel.
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 14. Jul 2022 18:17 Titel: |
|
|
Meinst du von 0,5 bis 2m ?
Aber stimmen soweit meine Werte?
Vielleicht postest du auch gleich deine Skizze
Wirkt so auf mich ,als wäre das nur 5 Minuten Arbeit für dich
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 14. Jul 2022 21:53 Titel: Biegemoment |
|
|
| Maniac33 hat Folgendes geschrieben: | Meinst du von 0,5 bis 2m ?
nur 5 Minuten Arbeit für dich |
Bei einer Parabe dauert's schon länger:-)
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 14. Jul 2022 23:12 Titel: |
|
|
|
Ist da ein Fehler drin in der Berechnung oder einfach nur nicht so genau gezeichnet ?
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 15. Jul 2022 14:43 Titel: Biegemoment |
|
|
| Maniac33 hat Folgendes geschrieben: | | Ist da ein Fehler drin in der Berechnung oder einfach nur nicht so genau gezeichnet ? |
Der Biegemomentenverlauf ist prinzipiell falsch. U. a : Bei 2 m gibt es kein Moment mehr.
Ich werde nachher eine Skizze posten
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 15. Jul 2022 14:50 Titel: |
|
|
Das Forum Mechanik mutiert zum Statik Repetitorium.
Die Vorgehensweise ist doch von Myon, roycy et al. ausführlich erklärt worden.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 15. Jul 2022 15:52 Titel: Biegemoment |
|
|
| Mathefix hat Folgendes geschrieben: | Das Forum Mechanik mutiert zum Statik Repetitorium.
Die Vorgehensweise ist doch von Myon, roycy et al. ausführlich erklärt worden. |
Na, immerhin handfester als die dauernden Urknälle u. die Schwarzen und weißen Löchlein.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 15. Jul 2022 15:54 Titel: Re: Biegemoment |
|
|
| roycy hat Folgendes geschrieben: | | Maniac33 hat Folgendes geschrieben: | | Ist da ein Fehler drin in der Berechnung oder einfach nur nicht so genau gezeichnet ? |
Der Biegemomentenverlauf ist prinzipiell falsch. U. a : Bei 2 m gibt es kein Moment mehr.
Ich werde nachher eine Skizze posten |
| Beschreibung: |
|
Download |
| Dateiname: |
20220715_Image_00233.pdf |
| Dateigröße: |
68.7 KB |
| Heruntergeladen: |
164 mal |
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 15. Jul 2022 16:11 Titel: Re: Biegemoment |
|
|
| roycy hat Folgendes geschrieben: | | Mathefix hat Folgendes geschrieben: | Das Forum Mechanik mutiert zum Statik Repetitorium.
Die Vorgehensweise ist doch von Myon, roycy et al. ausführlich erklärt worden. |
Na, immerhin handfester als die dauernden Urknälle u. die Schwarzen und weißen Löchlein. |
Erkläre ihm mal das Freischneiden. Dann sollte es gut sein.
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 15. Jul 2022 16:33 Titel: Re: Biegemoment |
|
|
| roycy hat Folgendes geschrieben: | | roycy hat Folgendes geschrieben: | | Maniac33 hat Folgendes geschrieben: | | Ist da ein Fehler drin in der Berechnung oder einfach nur nicht so genau gezeichnet ? |
Der Biegemomentenverlauf ist prinzipiell falsch. U. a : Bei 2 m gibt es kein Moment mehr.
Ich werde nachher eine Skizze posten |
|
@roycy
Bist Du sicher? Vorzeichen F_A?
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 16. Jul 2022 00:02 Titel: Re: Biegemoment |
|
|
| roycy hat Folgendes geschrieben: | | Mathefix hat Folgendes geschrieben: | Das Forum Mechanik mutiert zum Statik Repetitorium.
Die Vorgehensweise ist doch von Myon, roycy et al. ausführlich erklärt worden. |
Na, immerhin handfester als die dauernden Urknälle u. die Schwarzen und weißen Löchlein. |
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 17. Jul 2022 16:32 Titel: |
|
|
kannst du mir erklären wie du da in deiner Skizze auf q*x^2 /2 kommst ?
Hat es damit zu tun ?
Fq ist ja q*x.
und die Kraft soll ja in der Hälfte wirken also x/2
Zusammen q*x^2/2 ?
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 17. Jul 2022 16:40 Titel: |
|
|
Könnte ich auch den Wert einsetzen Fq = 2kN und dann so machen ?
| Beschreibung: |
|
Download |
| Dateiname: |
3.pdf |
| Dateigröße: |
1.26 MB |
| Heruntergeladen: |
135 mal |
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 17. Jul 2022 18:02 Titel: |
|
|
habe die Aufgabe komplett gelöst jetzt
Keine Ahnung ob richtig
Gerne Feedback
| Beschreibung: |
|
Download |
| Dateiname: |
2.pdf |
| Dateigröße: |
1.59 MB |
| Heruntergeladen: |
166 mal |
|
|
|
roycy
Anmeldungsdatum: 05.05.2021
Beiträge: 961
|
| roycy Verfasst am: 17. Jul 2022 21:29 Titel: Querkeaft |
|
|
| Maniac33 hat Folgendes geschrieben: | habe die Aufgabe komplett gelöst jetzt
Keine Ahnung ob richtig
Gerne Feedback |
Bei mir sieht's so aus.
| Beschreibung: |
|
Download |
| Dateiname: |
20220717_Image_00235.pdf |
| Dateigröße: |
51.8 KB |
| Heruntergeladen: |
129 mal |
|
|
|
Maniac33
Anmeldungsdatum: 15.06.2022
Beiträge: 145
|
| Maniac33 Verfasst am: 17. Jul 2022 21:57 Titel: |
|
|
Du hast diese Lösung einer anderen Aufgabe im falschen Thread gepostet aber danke
Gerne kannst du aber auch diese Aufgabe noch kommentieren von diesem Thread
|
|
|
|
