Oszillator Schaltung

hepimi · Anmeldungsdatum: 13.08.2015 Beiträge: 45

Hallo!

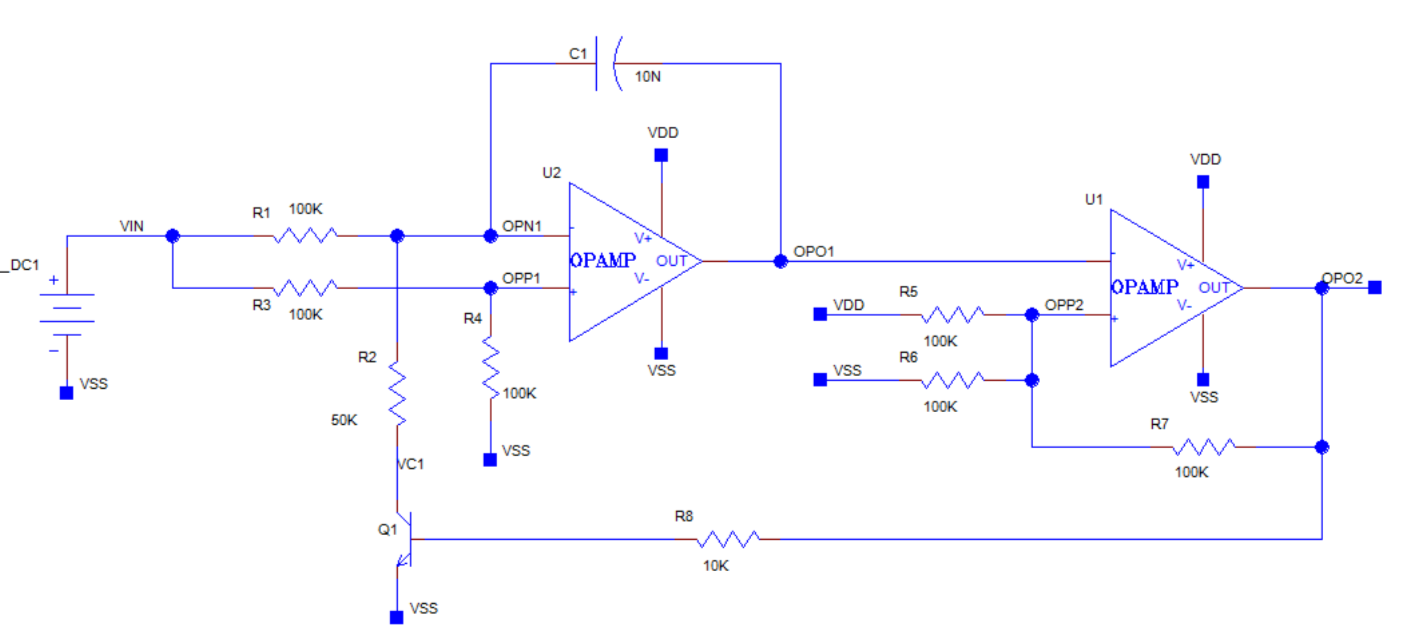

Ich habe eine Frage und zwar habe ich die Schaltung im Anhang gegeben. Nun soll ich den Strom durch den Kondensator berechnen.
Ich habe gegeben, dass VIN 2V ist und dass OPO2 0V ist. Und die Op's sind ideal.
Nun, um den Strom durch den Kondensator zu berechnen müsste ich ja die Spannung OPN1 wissen.
Nun bin ich ein bisschen überfordert. Ich muss ja wissen, wie viel Spannung über dem Widerstand R1 abfällt. Dann wüsste ich den Strom. Aber wie kann ich diese Spannung berechnen?
Mich verwirrt der Transistor Q1 unten ein wenig. Ich weiss nicht, wie ich hier einen Spannungsteiler machen kann oder ähnliches?

Ich danke Euch!

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Diese Schaltung hat eine Schwingbedingung. Somit ergibt sich bei einer bestimmten Frequenz eine sinusförmige Schwingung.

Diese zu bestimmen ist eine gute Übung.

Aus der Frequenz der Schwingung und der Spannung kannst du den Strom berechnen, wegen

I = wCU

EDIT: es ist keine harmonische Schwingung. Das obige ist Unsin...

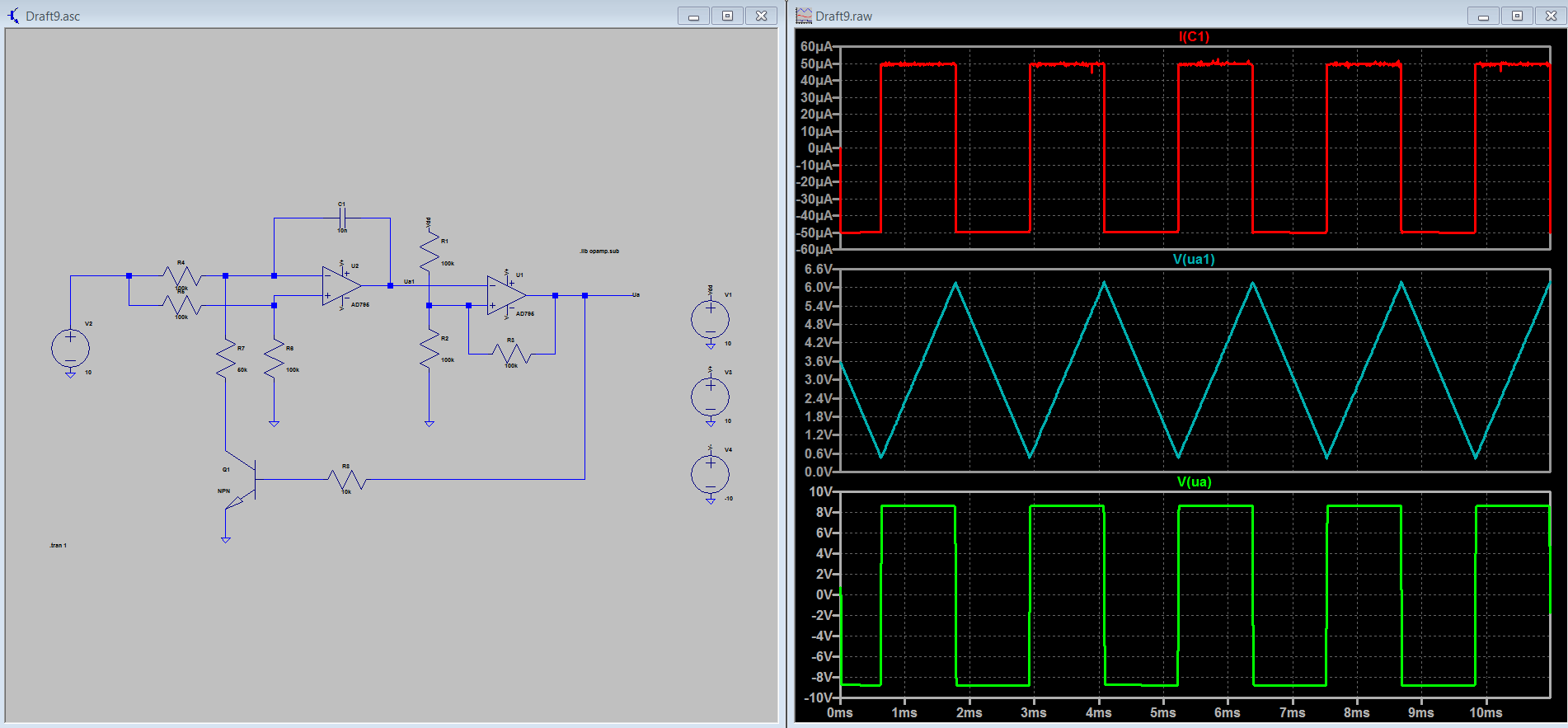

Die Schwingung ist natürlich rechteckförmig. Siehe unten.

hepimi · Anmeldungsdatum: 13.08.2015 Beiträge: 45

Kannst du das vielleicht noch etwas erläutern mit der Schwingbedingung? Ich sehe gerade nicht, wie ich das anwenden soll.
Ich habe auch keine Frequenz gegeben?
