Verstärkung magn. Flussdichte durch mehrere Dauermagneten

Jacccy · Anmeldungsdatum: 29.04.2011 Beiträge: 6

Ich möchte ein Magnetfeld von mind. 0,43 T erreichen und habe einen NeoDeltaMagnet mit folgenden Eigenschaften:
Länge L=3mm
Durchmesser d=10mm
Remanenz Br =1100mT

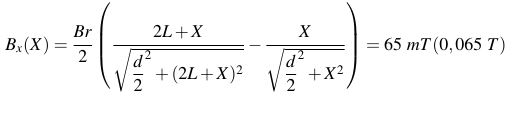

Bei Anbringen einer Eisenplatte unter des Magneten erhöhe ich die magn. Flussdichte noch einmal und erhalte in X=9mm Abstand eine Flussdichte von nur

http://www.bilderload.com/daten/bildSB7BB.jpg
Überlegt habe ich mir, dass ich mehrere dieser Magneten aufeinander stapel (ich habe gelesen dass sie zusammen die Flussdichte erhöhen). Nur ich kann nirgends finden wie man die Flussdichte mit mehreren Dauermagneten und darunter befindlicher Eisenplatte berechnet. Finden tue ich nur Hinweise zu parallel angeordneten Spulen, kann ich die Dauermagneten wie eine Spule behandeln? Hat jemand einen Tipp (Buch, Link) für mich als Nicht-Physiker?

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Das geht so:
1. Hysteresekurve des Dauermagneten aus dem Datenblatt entnehmen.
2. Die magnetischen Widerstände bestimmen und in die Hysteresekurve eintragen
3. Jetzt siehst Du, welchen Arbeitspunkt Du hast.

Beispiel Hysteresekurve:

http://upload.wikimedia.org/wikipedia/commons/b/b9/Hysteresekurve.gif
