Zeigerbild erstellen

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Hallo,
ich habe noch eine Frage zu Zeigerbildern.

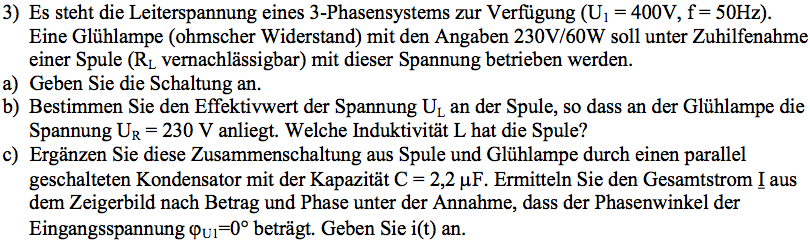

Und zwar geht es um Aufgabe c.)
Wie gehe ich hier vor? Ich habe zunächst erst einmal waagerecht die Spannung

gezeichnet. Wie geht es weiter?

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

An L sollten also (berechnet) 327,3V liegen.
Nun konstruierst Dir über den waagrechten 400V mit den Seiten 230V (links) und 327,3V (rechts) ein Dreieck (nach unten).
Die 327V bekommst auch graphisch, wenn Du über den 400V einen Halbkreis (unten) zeichnest und vom Nullpunkt aus auf den Halbkreis die 230V der Glühlampe einzeichnest (Thaleskreis).

Den Strom durch die Glühlampe von 261mA zeichnest parallel zu den 230V
Der Strom durch den Kondensator muss (senkrecht nach oben) gezeichnet werden.
Für den Gesamtstrom addierst graphisch die beiden Ströme.

Edit: Schaltbild vom anderen Thread:

http://www.matheplanet.com/matheplanet/nuke/html/uploads/9/35730_schaltung.JPG

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Ich habs eben schon hin bekommen. Danke für die Bestätigung.

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

http://s1.directupload.net/images/130719/k3zdx4fo.jpg

so hab ich es.

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2903 Wohnort: München

Sieht gut aus, Patrik!

Patrick1990 · Anmeldungsdatum: 05.01.2013 Beiträge: 231

Ok, danke.
