Feldlinien an geladener Scheibe

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Scheibenkleister
Gast
Beitrag Scheibenkleister Verfasst am: 30. März 2012 16:09    Titel: Feldlinien an geladener Scheibe Antworten mit Zitat
In unserer Arbeitsgruppe zur Elektrostatik haben wir eine (Teil-)Frage, bei der wir keine vernünftige Idee haben. Könntet ihr uns da bitte helfen?
Aufgabe hat Folgendes geschrieben:
Eine dünne nichtleitende Scheibe mit Radius R weist eine Flächenladungsdichte von 1nC/m² auf. Welchen Winkel in Zylinderkoordinaten haben die Feldlinien.
In der Achse (r=0) ist der Winkel und am Rand (r=R) ist der Winkel . Soweit ist es klar.
Aber wie ist der Winkel bei den Radien dazwischen?
Klugscheißerlein
Gast
Beitrag Klugscheißerlein Verfasst am: 30. März 2012 18:59    Titel: Antworten mit Zitat
Du meinst wohl "Kugelkoordinaten", wenn Du "Zylinderkoordinaten" sagst?
franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583
Beitrag franz Verfasst am: 30. März 2012 19:46    Titel: Antworten mit Zitat
E.M.Purcell, E.Gerstenhauer, Berkeley Physik Kurs 2 (Elektrizität und Magnetismus) S. 36 ff. (I-Net verfügbar).
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
Beitrag isi1 Verfasst am: 31. März 2012 09:32    Titel: Antworten mit Zitat
franz hat Folgendes geschrieben:
E.M.Purcell, E.Gerstenhauer, Berkeley Physik Kurs 2 (Elektrizität und Magnetismus) S. 36 ff. (I-Net verfügbar).
Das habe ich auch schon überlegt, Franz,
aber Scheibenkleister fragt nach dem Winkel, den die Feldlinien direkt an der Scheibe haben. In den Teilen, die ich aus dem angegebenen Kurs habe, ist nur immer die z-Koordinate berechnet; daher wohl auch der Schreibfehler: Zylinderkoordinaten. Hast Du einen Link, in dem die Seiten 36ff zu sehen sind?

M.E. ist der Winkel bei z=0 immer auch Theta(r)=0 für beliebige r>0, denn in z-Richtung ist die Geschichte symmetrisch. Bei der geladenen leitenden Scheibe ist Theta(r) natürlich = 90°.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ

Zuletzt bearbeitet von isi1 am 31. März 2012 09:50, insgesamt einmal bearbeitet
franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583
Beitrag franz Verfasst am: 31. März 2012 09:46    Titel: Antworten mit Zitat
Moin! Selber nicht gelesen:
http://books.google.de/books?id=-wEEKqmt_5kC&printsec=frontcover&hl=de&source=gbs_ge_summary_r&cad=0#v=onepage&q&f=false
zu Seite 36f blättern. Gruß nach M!
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
Beitrag isi1 Verfasst am: 31. März 2012 09:54    Titel: Antworten mit Zitat
franz hat Folgendes geschrieben:
Moin! Selber nicht gelesen:
http://books.google.de/books?id=-wEEKqmt_5kC&printsec=frontcover&hl=de&source=gbs_ge_summary_r&cad=0#v=onepage&q&f=false
zu Seite 36f blättern. Gruß nach M!

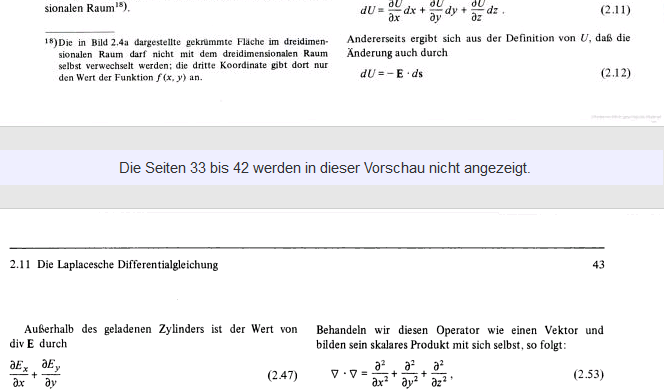

Das habe ich schon angesehen, aber bei mir sind gerade S. 36ff nicht enthalten (siehe Bild):

 Beschreibung:

Download
 Dateiname:  3t.png
 Dateigröße:  40.32 KB
 Heruntergeladen:  1005 mal

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583
Beitrag franz Verfasst am: 31. März 2012 10:08    Titel: Antworten mit Zitat
GELÖSCHT

Zuletzt bearbeitet von franz am 31. März 2012 10:26, insgesamt einmal bearbeitet
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
Beitrag isi1 Verfasst am: 31. März 2012 10:11    Titel: Antworten mit Zitat
franz hat Folgendes geschrieben:
http://www4.picfront.org/picture/c4VSWCls2Wi/thb/Zwischenablage02.jpg
Das Bild ist nur 93px × 140px groß, Franz.
franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583
Beitrag franz Verfasst am: 31. März 2012 10:25    Titel: Antworten mit Zitat
zweiter versuch unglücklich
http://www5.picfront.org/picture/4BVZlbh0IST/thb/Zwischenablage02.jpg
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
Beitrag isi1 Verfasst am: 31. März 2012 10:39    Titel: Antworten mit Zitat
franz hat Folgendes geschrieben:
zweiter versuch :(
http://www5.picfront.org/picture/4BVZlbh0IST/thb/Zwischenablage02.jpg

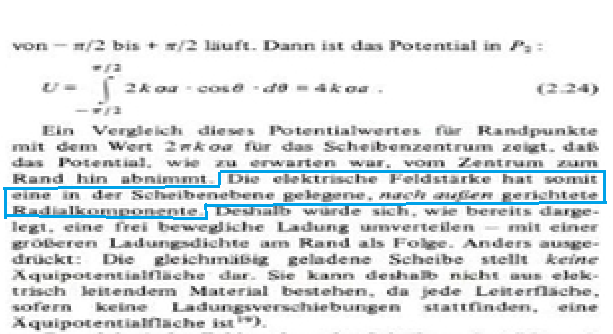

Danke Franz,
dann scheint ja meine Vermutung mit Theta(r)=0° richtig zu sein.

 Beschreibung:
 Dateigröße:  55.52 KB
 Angeschaut:  2843 mal


_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583
Beitrag franz Verfasst am: 31. März 2012 11:34    Titel: Antworten mit Zitat
Test

 Beschreibung:
 Dateigröße:  75.2 KB
 Angeschaut:  2408 mal
