Schubspannung durch Querkraft

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

Hallo zusammen

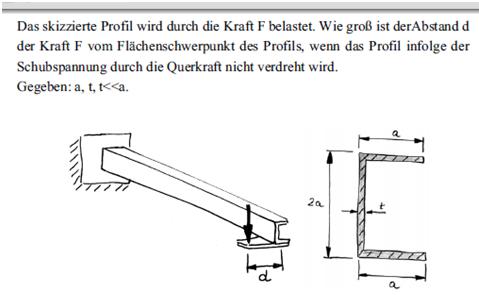

Komme bei der folgenden Aufgabe wieder einmal nicht weiter.

Ich weiss nun leider nicht wie ich die Aufgabe lösen soll. ?! auch mit Lösung nicht, da ich mir dabei nicht so genau vorstellen kann, warum und in welchen Querschnitten da nun Schubkräfte und sonstige Spannungen auftreten.

Könnte mir daher jemand erklären, was da genau passiert und mir vllt auch verraten wie ich vorzugehen habe?

Wie kommen die ausserdem auf das I? Wenn ich zum Beispiel Gesamt_I berechne mit Hilfe des Satzes vom Steiner, wie beziehe ich dann das I der rechteckigen Platte am Ende des Trägers mit ein? Geht ja nicht über die ganze Länge...?

Ich verstehe es wirklich nicht...
und der letzte Satz irritiert mich auch...

Danke danke vielmals

lena

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

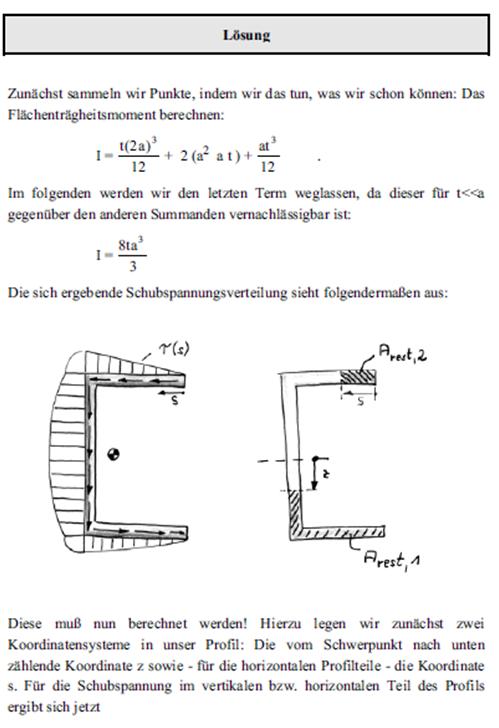

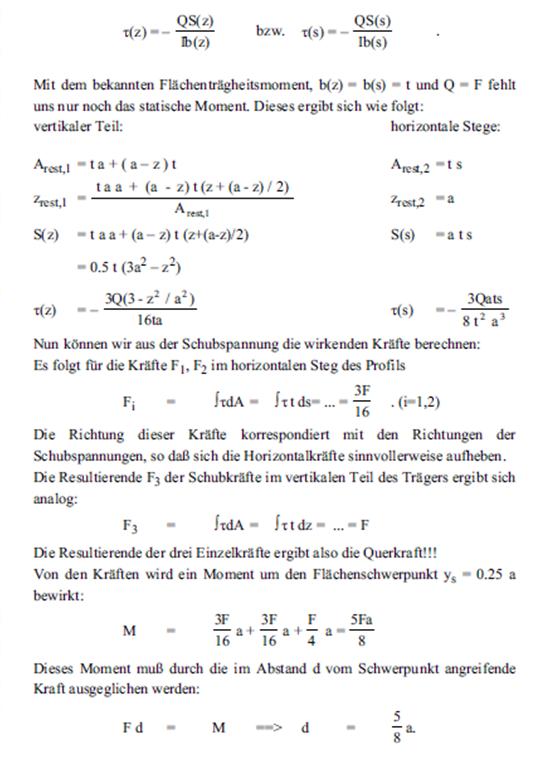

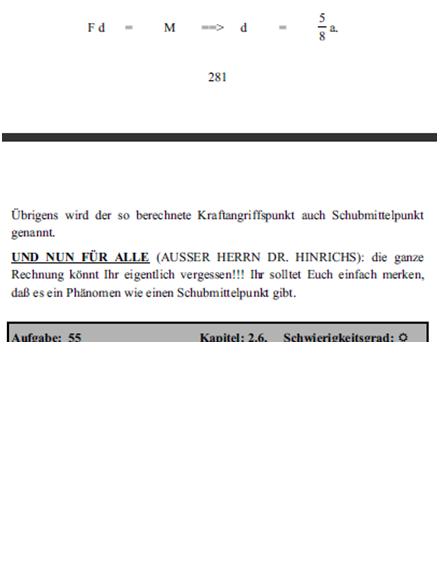

Hier sind die Lösungen....

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

ok jetzt weiß ich warum eine Schubspannung auftritt.

aber wie kommt I zustande?

kann mir denn keiner helfen?
