Auflagerkräfte

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

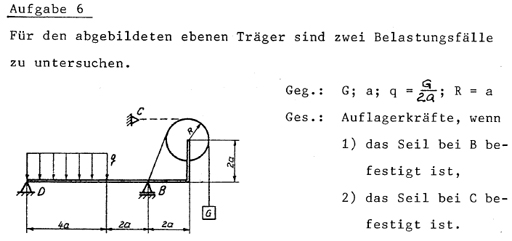

Ich hab für aufgabe 2 die summe aller kräfte in x- und y-Richtung schon aufgestellt. Probleme bereiten mir aber die summe aller kräfte des Moments. Ich hab das moment im rechtssin angenommen und die ganzen auflagerkräfte nach dem sinn des kartesischen koordinatensystems angenommen. sprich y =nach oben=+ / x=nach rechts=+

Meine Ansatz der Momentenkräfte:

4aq*2a-6a*FBy+9a*FG-3a*FG=0

Nun meine Frage: Woher kommt das 3a*FG? Ich weiß nicht von welcher Kraft das herkommt!

Könnt ihr mir weiterhelfen?

danke, bandchef

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

hallo

also das 4aq musst du nochmals halbieren, weil die Gewichtskraft mittig wirkt 2a ist der ABstand von der Mitte aus.

-3aFG ist für das Seil in C -> Kraft wirkt nach links Richtung Auflager darum minus und 3a der Abstand zu Punkt D

gruss lena

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

die Kraft im Punkt C wirkt nach links; das ist klar. Aber wie trägt diese Kraft zu einem negativen Drehmoment bei?

danke, bandchef

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Sorry, aber ich verstehs nicht.

Die Kraft die das Auflager C über die Umlenkrolle auf das Gewicht ausübt geht in x-Richtung nach Links.
Eine Kraft kann aber doch kein Drehmoment ausüben wenn die Kraft in x-Richtung wirkt (zumindestens in dieser Aufgabe). Sie müsste dafür doch in y-Richtung wirken...

Nochmal was anderes:
Die Kraft im Auflager C ist doch genauso groß wie die Kraft des Gewichts die nach unten wirkt, oder?

danke, bandchef

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

Hey,

das Moment einer Kraft ist nur dann Null, wenn ihr Hebelarm Null ist.
Lehrer

Oder anders ausgedrückt: Kein Moment, wenn Wirkungslinie der Kraft durch den betrachteten Drehpunkt verläuft !

lena18 · Anmeldungsdatum: 11.10.2009 Beiträge: 464
