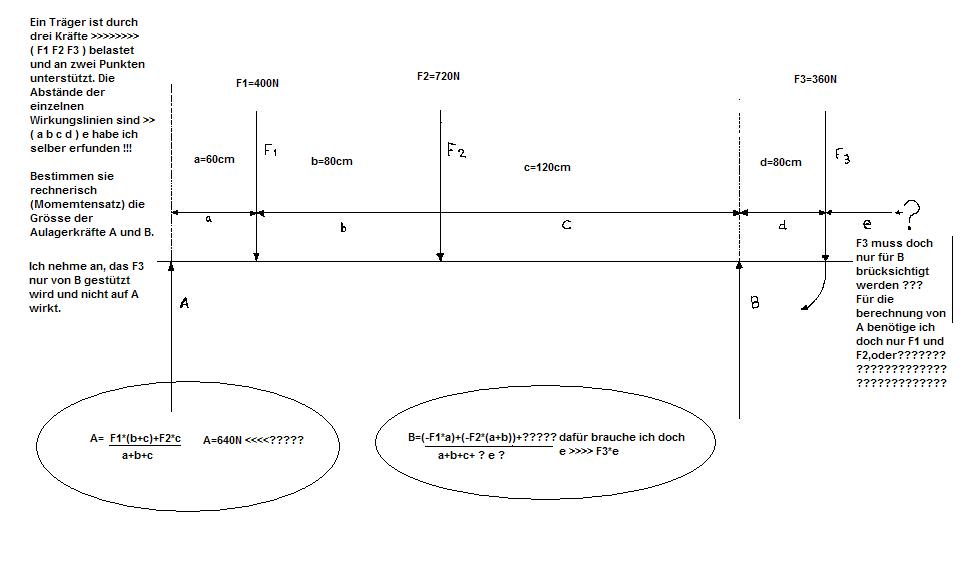

Momentensatz für Auflagerkräfte! Jetzt mit schöner Zeichnung

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

!!!!!!!!!!!!!!!!!!!!!!!!!! grübelnd

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Mit deiner Annahme für F3 bin ich nicht einverstanden.

In deiner Gleichung für A fehlt also noch der Term -F3*d im Zähler.

Das e brauchst du nicht (außer, du sollst das Eigengewicht des Trägers mitberücksichtigen und der Träger geht bis (d+e) rechts von B).

Wie lautet der Term Kraft mal Hebelarm für F3 in der Gleichung für B?

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

AHHHHHH!! also wirkt F3 gegen F1 und F2 und ich muss -F3 bemutzen obwohl es eine drehung im Uhrzeigersinn hat?????????

B= (-F1*a)+(-F2*(a+b)+F3*d
-------------------------------
a+b+c+d

und im Nenner bei A -d ?????

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Stimmt, F3 wirkt dagegen. Wenn du sagen magst, dass das Minuszeichen von dem Hebelarm d herrührt, dann kannst du deine Konvention mit dem Uhrzeigersinn beibehalten.

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

ich muss mal schlafen, rechne morgen den rest, bis hierhin DANKE!!!!!!

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

So, hab vergessen das es sich dabei immernoch um das Waagebalkenprinzip handelt, ich glaube ich bekomme das erstmal alleine hin und wenn nicht gehts hier weiter!!!! Lehrer

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

so, A=529N unb B=951N so müsste das richtig sein, glaube ich!!!!

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Einverstanden smile
