Spannungsteilerregel

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Hallo!

Die Spannungsteilerregel lautet doch so:

Das heißt wenn laut meinem Stromkreis der unten im Bild steht Uvm gesucht ist, müsste es doch so lauten:

Aber warum steht dann da:

danke, bandchef

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Du hast zwar kein Bild angefügt, aber vermutlich ist Uvm die Teilspannung und Ue die Gesamtspannung. Und es gilt:

Teilspannung/Gesamtspannung = Teilwiderstand/Gesamtwiderstand

Dann stimmt Deine Formel zwar immer noch nicht, aber da keine Schaltskizze vorliegt, kann man noch nicht viel mehr dazu sagen.

bandchef · Anmeldungsdatum: 04.12.2008 Beiträge: 839

Die Spannungsteilerregel lautet also so:

Teilspannung/Gesamtspannung = Teilwiderstand/Gesamtwiderstand

Das würde also bedeuten, dass dieses Uvm meine Teilspg. und Ue die Gesamtspg. ist. Aber warum seh ich das grad anders?

danke, bandchef

dachdecker2

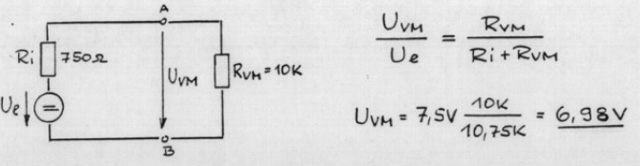

In deinem ersten Post ist die erste Gleichung richtig, die anderen (außer die im Bild - du hast falsch aus dem Bild abgeschrieben) sind durcheinander.

U_e ist die Gesamtspannung, R_i + R_VM der Gesamtwiderstand
U_VM ist die Teilspannung und R_VM der Teilwiderstand

Das Bild ist korrekt.
