Schaltungen umzeichnen

pingu · Anmeldungsdatum: 30.06.2007 Beiträge: 94

Hi zusammen,

Ich hab da mal eine Frage und zwar hab ich immer Mühe "schlimm" aussehende Schaltungen einfacher darzustellen, was noch nicht zusammenfassen von Widerständen beinhaltet, sondern einfach damit es übersichtlicher aussieht, so dass man Parallel-und Serieschaltungen gut sieht.

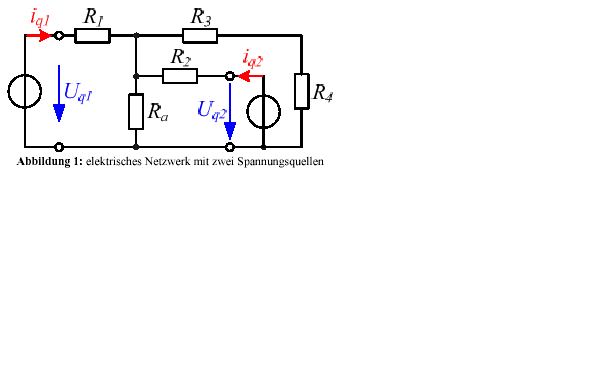

Beispielsweise bei dem angehängten Bild. Wie kann man das schöner darstellen, gibt es da irgendein Trick, den man immer anwenden kann um auf eine übersichtliche Schaltung zu kommen, also irgendein konkretes Vorgehen?

lg
pingu

Gargy · Anmeldungsdatum: 24.11.2006 Beiträge: 1046

Ich glaube, da hilft nur üben, dann siehst du irgendwann einfach, was du machen musst. Hast du denn einen Vorschlag, wie man dein Bild umzeichnen kann? Magst das mal hier rein stellen?

pingu · Anmeldungsdatum: 30.06.2007 Beiträge: 94

Also ich würde jetzt bei Uq1 beginnen und schauen, dass der Strom immer von + nach - fliesst. Dafür finde ich 3 Wege. Und zwar über R1, R3 und R4 oder über R1 und Ra oder über R1, R2 und Uq2. Ich würde jetzt daraus schliessen, da ich, egal welchen Weg ich nehme, immer über R1 gehen muss, dass Uq1 und R1 in Serie liegen. R3 und R4 ebenfalls in Serie und leigen dann parallel dazu. Ra liegt auch parallel dazu. R2 und Uq2 in Serie und parallel zu Ra. Stimmt das so?

lg
pingu

Gargy · Anmeldungsdatum: 24.11.2006 Beiträge: 1046

Richtig!

pingu · Anmeldungsdatum: 30.06.2007 Beiträge: 94

Prima

! Das heisst, ich kann es so machen wie ich vorgeschalgen habe, dass ich mir alle Wege suche, die von + nach - fliessen und schauen, welche Widerstände bei jedem Weg vorkommen (serie) und welche nicht(parallel)?

lg
pingu

Gargy · Anmeldungsdatum: 24.11.2006 Beiträge: 1046

Ja, ich denke, du hast dir da eine effektive Methode zusammen gebastelt. Big Laugh

pingu · Anmeldungsdatum: 30.06.2007 Beiträge: 94

Ok, danke vielmals!

lg
