Momentenverlauf im Gelenkbalken: Klausuraufgabe

Skaos · Anmeldungsdatum: 02.04.2007 Beiträge: 1

HI

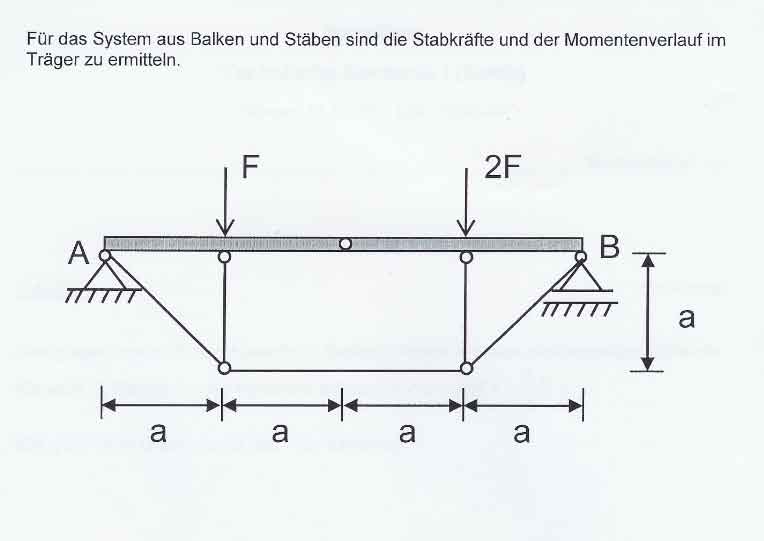

habe diese Aufgbe zu lösen und komme einfach nicht weiter
habe das system als starr betrachtet und mir darasu b und A berechnet und nun hab ich am gelenk geschnitten und komme nicht weiter

Hagbard · Anmeldungsdatum: 07.02.2006 Beiträge: 320 Wohnort: Augsburg

Was für Lagerkräfte hast du errechnet? Bist du sicher, dass sie stimmen? Wie lautet dein Drehmomentenansatz für dein geschnittenes Teil?

Gruß

Horst H. · Anmeldungsdatum: 07.03.2007 Beiträge: 37

Hallo Skaos,

Stäbe können nur Zug oder Druckkräfte aufnehmen. Damit ist schon mal die WL der Stabkräfte bekannt. In jedem Knotenpunkt müssen die Kräfte im Gleichgewicht sein. Das Krafteck muß geschlossen sein, die Kraftpfeile müssen hintereinander einen Kreis im Uhrzeigersinn beschreiben.
- Zeichne die Lagerkraft F_By (senkrecht)
- In die Pfeilspitze von F_By zeichne die WL der Stabkraft S1, (sie ist waagerecht)
- In den Pfeilursprung von F_By zeichne die WL der Stabkraft S2 (sie ist diagonal)
- Zeichne die Stabkraft S1 von der Pfeilspitze von F_By bis zum Schnittpunkt der zwei WL
- Zeichne die Stabkraft S2 vom Schnittpunkt der WL zum Pfeilursprung von F_By
- usw. mit den anderen Knotenpunkten

MfG
Horst
