Drei Schalter eine Lampe

Lorz · Anmeldungsdatum: 18.09.2014 Beiträge: 134

Hallo!
Bei meinen Eltern im Haus ist in einem langen Flur eine Lampe. Im Flur sind drei Schalter. Die Schaltung ist allerdings nicht so ganz gelungen. Zwei der Schalter bilden zu zweit eine Wechselschaltung, jedoch der dritte scheint in Reihe zu dieser Wechselschaltung zu sein. Also wenn der Dritte geöffnet ist, dann sind die anderen beiden funktionslos.
Nun hatte ich als Physik-interessierter Mensch natürlich gleich überlegt, ob es geht: drei Schaltern, jeder kann die Lampe an- und ausschalten.

Wie die Schaltung aussehen kann - daran bin ich zunächst gescheitert.
Aber rein mathematisch gesehen, würde ich sagen, das müsste gehen. Denn wenn ich jedem (Wechsel-)Schalter zwei Position (Verbindung zu einer von zwei Leitungen) zuordne mit „0“ und „1“, dann folgendes setzen:
111 - Lampe an
=> 110, 101, 011 - Lampe aus
=> 010, 100, 001 - Lampe an
=> 000 - Lampe aus
Also die Zuordnung/Funktion lässt ohne Widerspruch aufstellen.
Weiter weiß ich, die Schaltung muss symmetrisch in allen drei Schaltern sein.

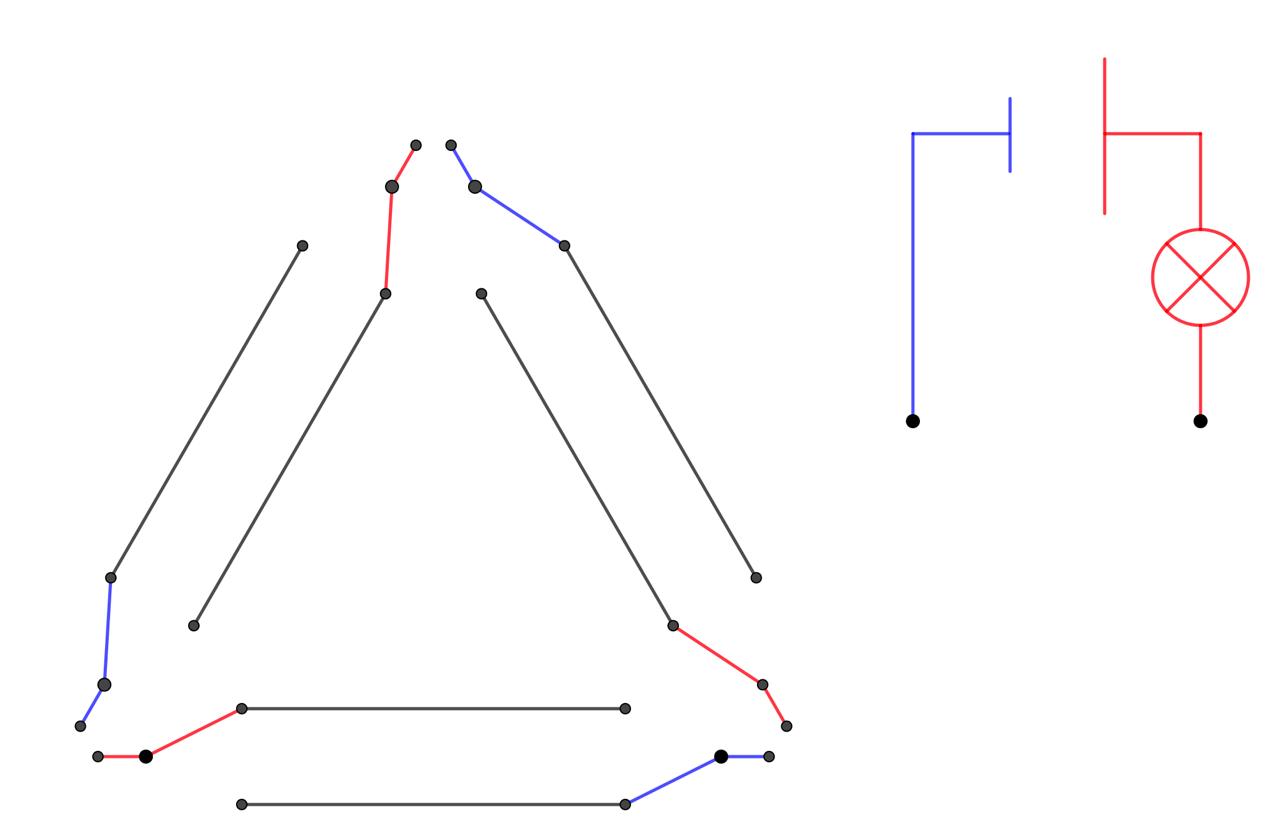

Eine Schaltskizze, die leider nicht funktioniert, habe ich mit hochgeladen. Vielleicht ist jedoch als Grundlage nützlich. Darin benutze ich Doppelwechselschalter. Also keine 6 autarken, sondern nur 3 autarke Schalter.

Frankx · Anmeldungsdatum: 04.03.2015 Beiträge: 1023

https://de.wikipedia.org/wiki/Kreuzschaltung

.

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1656

Wie schon der Vorgänger gepostet hat, geht das mit 2 Wechselschaltern und einem Kreuzschslter, der die Polarität der sogenannten korrspondierenden Adern tauscht.
Alternativ mit 3 Tastern und einem Stromstossrelais (Eltaco).

Lorz · Anmeldungsdatum: 18.09.2014 Beiträge: 134

..soo nun, habe ich endlich ein Länderkennung gefunden, mit der ich über VPN wieder in dieses Forum komme.
Danke @Frankx Kreuzschaltung ist hier wohl das Stichwort. Und Danke @Nobby1 für die Erklärungen.
OK, dann ist die Schaltung doch nicht symmetrisch in allen drei Schaltern.
..die nächste Frage ist nun, ob der Kreuzschalter nachrüstbar ist. Also ich brauch dann ja zwischen allen Schaltern zwei Leitungen. Ich befürchte mal, dass das nicht der Fall ist.
Aber für nächste mal..
Und die Lösung ist gut für den Schulunterricht. Da hat man bei Elektrizitätslehre die klassische Wechselschaltung mit zwei Wechselschaltern. Und da kommt regelmäßig die Frage, ob es denn auch mit einem dritten Schalter ginge. Den Kreuzschalter gibt es zumindest von PhyWe in unserem Bestand nicht. Aber wir haben Doppelwechselschalter, damit würde ich den realisieren.

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1656

Ja jede Wechselschaltung kann mit Kreuzschaltern erweitert werden. Die korrespondierenden Drähte auftrennen und den Schalter dazwischen bauen. Schalter nicht im Bestand? Kann man in jedem Baumarkt finden.
Im Aufbau in einem Haus gehen zum Wechselschalter 3 Drähte und zum Kreuzschalter gar 4. Das bedeutet man muss mindestens 5 adrige NYM-J Leitungen verlegen. Der Grüngelbe Draht darf nicht zum schalten benutzt werden.
3 adrige Leitungen sind eigentlich nur für Ausschalter oder Steckdosen vorgesehen.

Ja die Störung hier im Forum nervt. Ich komme auch nur mit VPN hinein.
