 Beni Mueller Verfasst am: 12. Feb 2025 20:13 Titel: Meissel |
 |
|
Meine Frage:
Aufgbe:
3. Der Meissel wird mit einem Schlag, der sich mit 250N auswirkt, eingeschlagen. Wie gross sind die beiden Normalkräfte F1 und F2?
(zeichnerisch und rechnerisch)
Meine Ideen:
Meine Lösung
- rechnerische:
Für den Winkel zwischen F_1 und F_2 bekomme ich 80°.
Mittels Kosinussatz erhalte ich für die Normalkräfte, die den gleichen Betrag haben, 299.968N
Es gelingt mir jedoch nicht, eine korrekte Zeichnung (Lageskizze) zu erstellen, die auf das gleiche Ergebnis führt.
Ich bitte um Ueberprüfung meiner Lösung und allenfalls Hinweise auf Verbesserungen.
Dank aus Zürich
Beni
Willkommen im Physikerboard!
Ich habe das Bild aus dem externen Link als Anhang eingefügt. Bitte verwende keine solchen Links, die sind irgendwann ungültig.
Viele Grüße
Steffen
| Beschreibung: |
|
| Dateigröße: |
6.77 KB |
| Angeschaut: |
3450 mal |
|
|
|
 |
Beni Mueller
Anmeldungsdatum: 12.02.2025
Beiträge: 62
|
| Beni Mueller Verfasst am: 12. Feb 2025 21:45 Titel: |
|
|
OK, danke Steffan. Werde das bei meiner nächste Frage berücksichtigen und versuchen via Attrachement ein Bild hinzufügen.
Beni grüsst aus Zürich
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 17. Feb 2025 14:06 Titel: |
|
|
1. Gleichschenkliges Kräftedreieck. Der Winkel zwischen den Katheten F1 und F2 beträgt 50° und 65° zur Hypothenuse F.
Mit dem Sinussatz F1 bzw. F_2 berechnen.
2. Rechtwinkliges Kräftedreieck. Hypothenuse F1 bzw. F2. Ankathete F/2 mit Winkel 65° zur Hypothenuse.
|
|
|
Beni Mueller
Anmeldungsdatum: 12.02.2025
Beiträge: 62
|
| Beni Mueller Verfasst am: 17. Feb 2025 17:47 Titel: |
|
|
Danke Mathefik für deinen Input.
Habe inzwischen eine Grafik mit Geogebra erstellt.
[img]Meissel.jpg[/img]
Attachement Meissel.jpg
WEiss aber nicht, ob ich es richtig eingefügt habe.
Gruss aus Zürich von Beni punkt ck
| Beschreibung: |
|
Download |
| Dateiname: |
Meissel.jpg |
| Dateigröße: |
54.15 KB |
| Heruntergeladen: |
348 mal |
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015
Beiträge: 6119
Wohnort: jwd
|
| Mathefix Verfasst am: 17. Feb 2025 18:45 Titel: |
|
|
|
Die Skizze ist korrekt. Die Normalkraft ist richtig.
|
|
|
Beni Mueller
Anmeldungsdatum: 12.02.2025
Beiträge: 62
|
| Beni Mueller Verfasst am: 17. Feb 2025 20:57 Titel: |
|
|
Danke für deine Überprüfung Mathefix.
Der Anhang war also lesbar :-)
Aber wie schaffe ich es Bilder in den Text einzufügen.
Gruss aus der Schweiz von Beni punkt ch
|
|
|
Steffen Bühler
Moderator
Anmeldungsdatum: 13.01.2012
Beiträge: 7461
|
| Steffen Bühler Verfasst am: 18. Feb 2025 09:17 Titel: |
|
|
| Beni Mueller hat Folgendes geschrieben: | Aber wie schaffe ich es Bilder in den Text einzufügen.
|
Falls das eine Frage war: das Bild darf nicht zu breit sein (etwa 500*400), dann wird es direkt angezeigt, sonst nur als Link zum Runterladen.
|
|
|
Beni Mueller
Anmeldungsdatum: 12.02.2025
Beiträge: 62
|

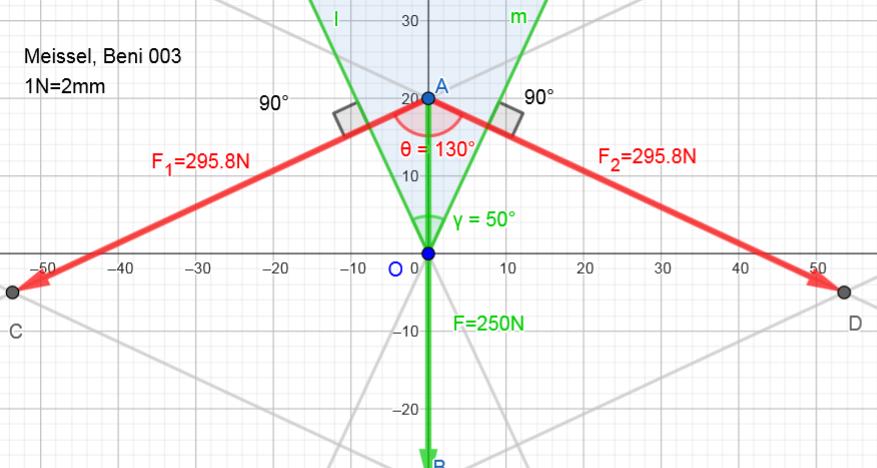

| Beni Mueller Verfasst am: 18. Feb 2025 13:18 Titel: Test mit kleinerem Bild |
|
|
Danke Steffen
Ich teste, ob ein kleineres Bild angezeigt wird:
Format: 500x320 Pixel
Gruss Beni
