Gleichrichter Diode Ersatzteil 1N4002 vs 1N4007

Lorz · Anmeldungsdatum: 18.09.2014 Beiträge: 131

Moin!

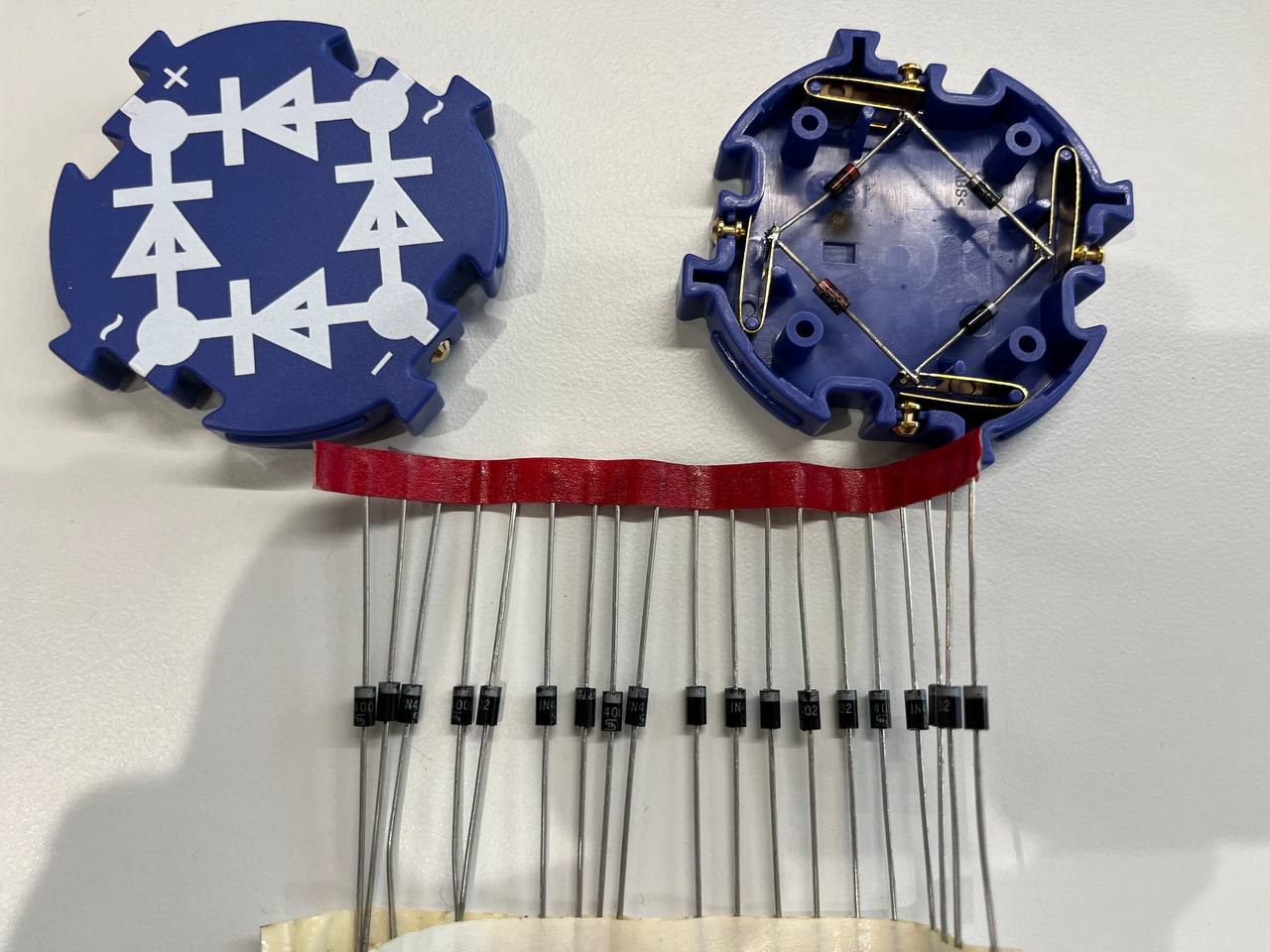

Ich möchte einen Gleichrichter reparieren (siehe Bild). Darin sind die Dioden 1N4007 verbaut, zwei davon sind anscheinend durchgebrannt (bzw. nun leitend) (Widerstand in beiden Richtungen beträgt wenige Ohm, statt unendlich und etwa 628 - wofür auch immer das steht (vielleicht R(I)?)).

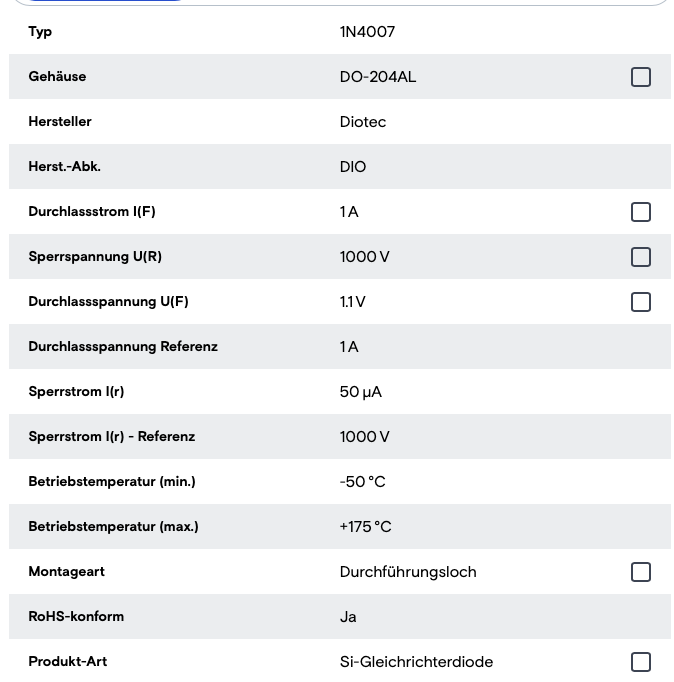

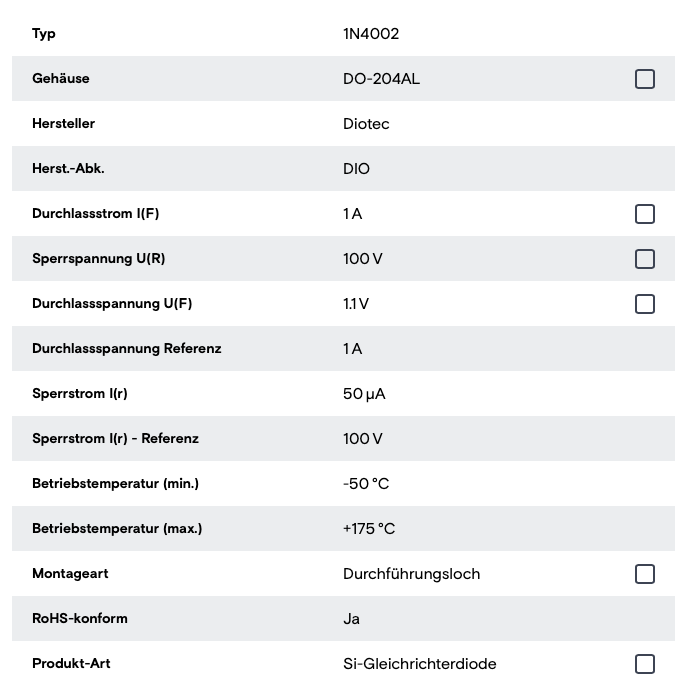

Ich habe leider nur 1N4002 Dioden vorrätig. Meine Frage ist nun, sind diese kompatibel? Das Datenblatt bei Conrad (siehe Bilder) zeigt lediglich einen Unterschied bei der Größe der Sperrspannung (4002 mit 100V und 4007 mit 1000 V).

Ich frage aber sicherheitshalber: sind die Dioden 1N4002 als Ersatz für die 1N4007 geeignet? Negativindikator wären zB zu große Unterschiede im Widerstand in Durchlassrichtung --> würde (zusätzliche) Schwankungen beim pulsierenden Gleichstrom verursachen, wenn sinusförmiger Wechselstrom angelegt wird.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7461

Du sagst ja selber, dass der einzige Unterschied die Sperrspannung ist. Ich gehe nun nicht davon aus, dass Du die direkt an 230V Wechselspannung anschließt, sondern an einen Trafoausgang, der wohl weniger als 100 Volt haben wird, ist ja schließlich Schulphysik.

Also kannst Du die 4002 getrost nehmen.

Viele Grüße
Steffen

Lorz · Anmeldungsdatum: 18.09.2014 Beiträge: 131

Vielen Dank Steffen für Deine Einschätzung!
Ja, da kommen normalerweise nur so 12 V ~ dran. Im Demo-Exp vielleicht auch mal 24 V ~.

Dann löte ich den 4002 mal rein.

Noch ne ganz andere Frage:
Wie gut ist denn eigentlich die leitende Qualität einer Diode mit Hitzeschaden? Also "stellt man" auf diese Art "adäquate Leiter" her?

blue · Gast

Zur Not funktioniert so ein Gleichrichter ja auch mit nur einer Diode.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7461

A-Freak als Gast · Gast

Als Praxistipp:

Üblicherweise kommen 1N4001 bis 1N4004 aus der gleichen Produktionslinie und sperren alle über 400V

Es ist historisch bedingt daß die früher mal ab 50V sortiert wurde, wo der Prozess noch nicht so gleichmäßig lief

Wenns robuster gegen Mißhandlungen werden soll würde ich für die Zukunft zur 1N5402 oder aufwärts raten, die halten einiges mehr an Kurzschlußtrömen aus und kosten kaummehr

Anton3 · Anmeldungsdatum: 31.01.2025 Beiträge: 4

Alle 1N400X sollten in Flussrichtung die annähernd selbe Flussspannung aufweisen bzw. fällt der geringe Unterschied bei der Anwendung im Gleichrichter hier nicht ins Gewicht. Nur die Sperrspannung solltest du wie schon gesagt wurde beachten. Ist der Gleichrichter für Laboranwendungen gedacht? Ich würde die Sekundärseite noch entsprechend absichern.
Für niedrige Spannungen kannst du die einbauen, wenn du welche bestellst, würde ich mir gleich die 4007er bestellen, damit können auch sonst die "niedrigeren" ersetzt werden.

A-Freak als Gast · Gast

@Anton3

Nicht allgemeingültig, es gibt da da subtile Unterschiede

Manche Hersteller fahren nur einen einzigen Prozess und sortieren die Dioden die herauskommen nach ihrer Sperrspannung, was garantiert 1000V sperrt wird als 1N4007 verkauft, die übrig bleibenden Dioden abgestuft mit kleineren Nummern

Andere Hersteller fahren zwei verschiedene Prozesse. 1N4001 bis 4004 werden als höher dotierte PN-Diode mit niedriger Flußspannung hergestellt. 1N4005 bis 4007 dagegen als PIN-Diode mit nicht-dotierter Zwischenzone was Leckstrom und Kapazität verkleinern kann

Ein Beispiel für letzetres findet ihr zum Beispiel bei www diodes com Datasheets ds28002.pdf

Der PIN-Aufbau macht diese Dioden für Hacks mit Hochfrequenz-Schaltungen interresant wo man sie als veränderlich linearen Widerstand oder zur Erzeugung von Nanosekunden-Impulsen verwenden kann
