Schwingkreisanregung mit Rechteckspannung

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Lorz



Anmeldungsdatum: 18.09.2014
Beiträge: 88

Beitrag Lorz Verfasst am: 21. Mai 2024 14:32    Titel: Schwingkreisanregung mit Rechteckspannung Antworten mit Zitat

Hallo!

Wenn ich das Schwingen des Stromes in einem Schwingkreis mit dem Oszilloskop betrachten möchte, so ist es ja notwendig diesen immer wieder anzuregen, weil er mit herkömmlichen Bauteilen gedämpft ist.

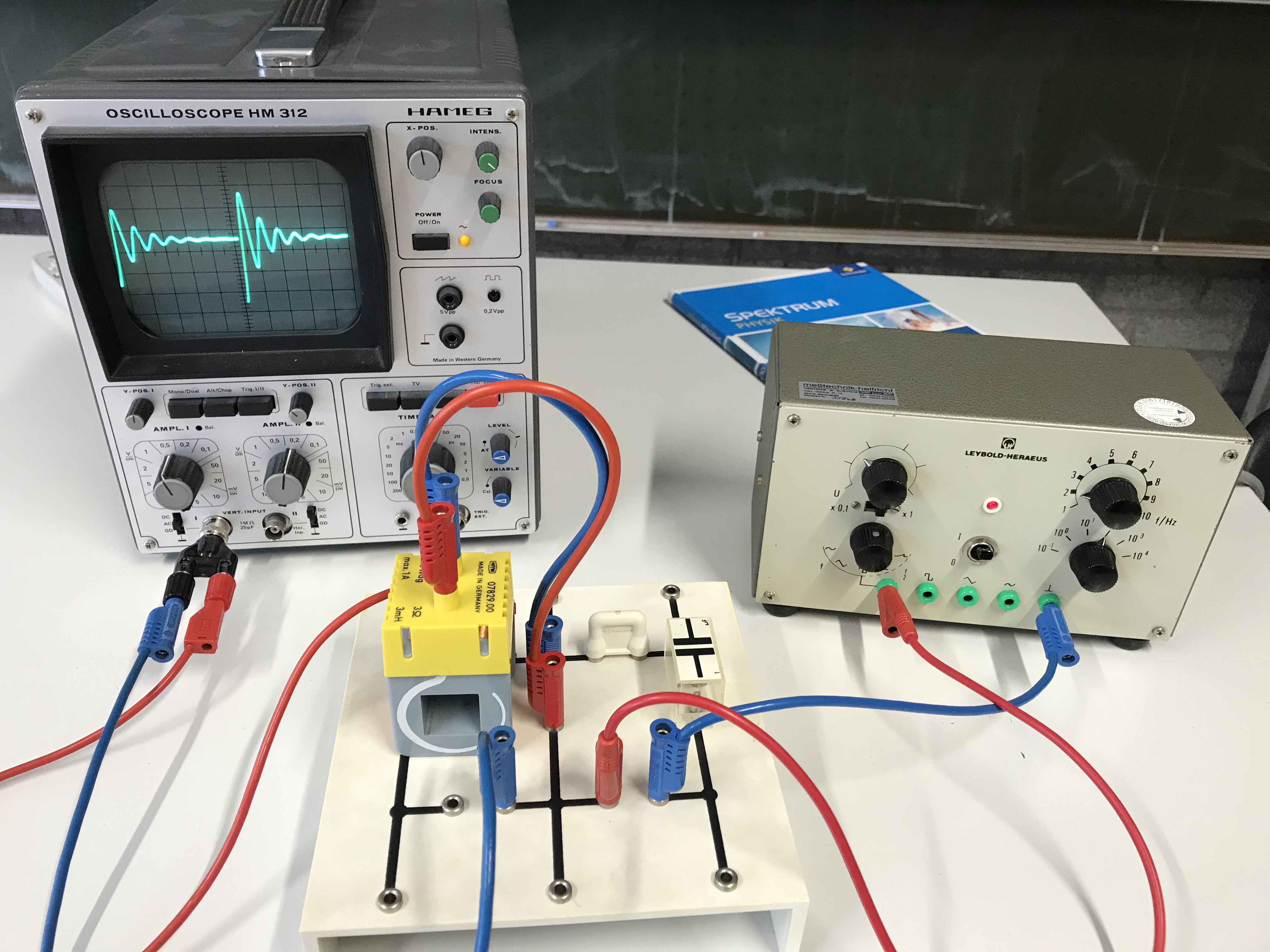

Nun steht im Physikbuch, dass diese Anregung mittels Rechteckspannung funktioniert. Ich habe den Versuch nachgebaut, funktioniert, siehe Foto.

Aber ich verstehe nicht warum dies funktioniert bzw. warum das Oszilloskop um eine konstante Nulllinie schwingt. Also ich verstehe die Rechteckspannung als zB

und wiederholend, wobei die Periodendauer des Schwingkreises ist (ist eine grobe Schätzung/Setzung für das Oszilloskopbild).
Wenn der Schwinkreis wäre ne Sinusfunktion, etwa

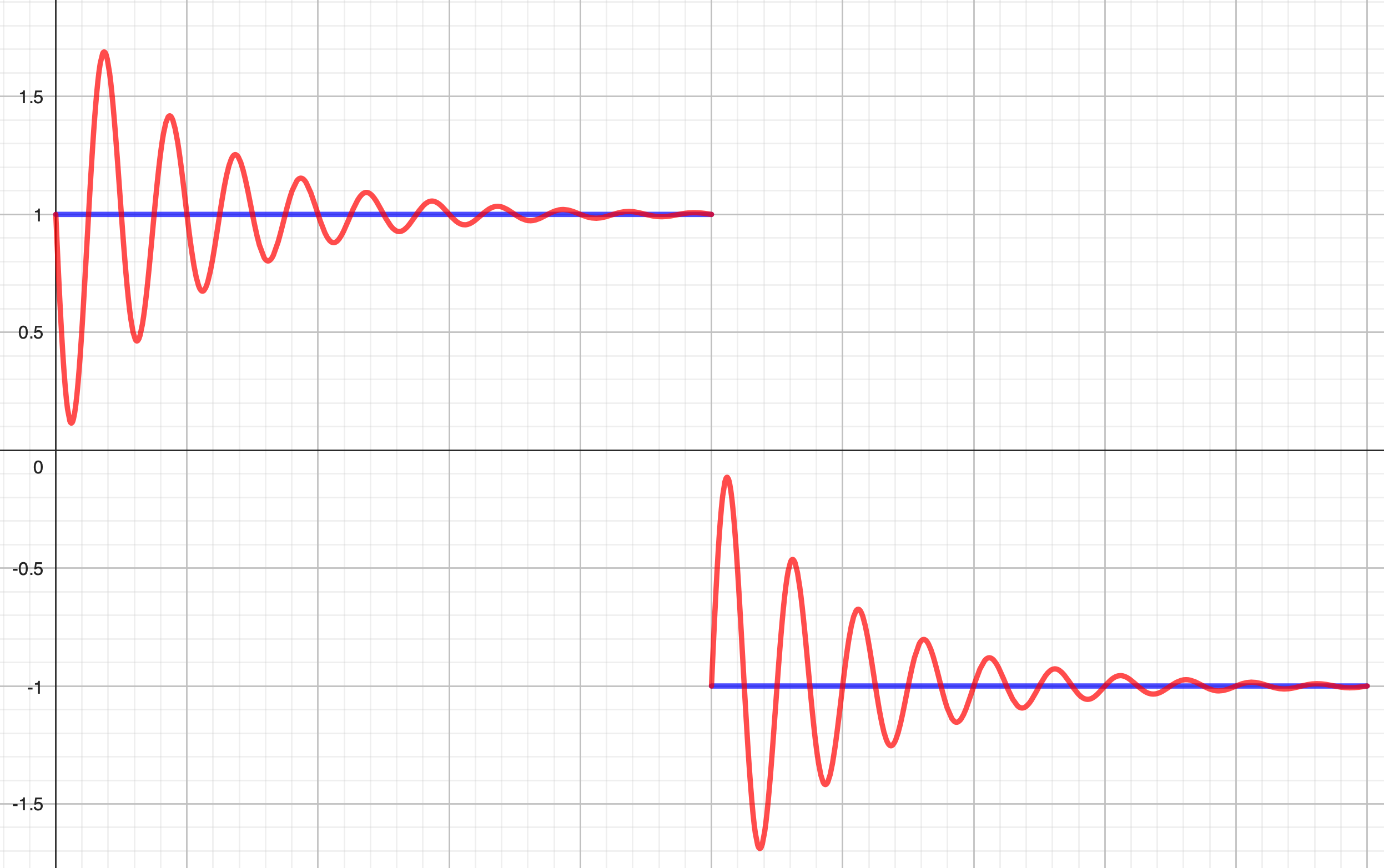

Zusammen ergäbe sich dann meiner Meinung nach das hier (siehe Diagramm).
Ich verstehe deshalb nicht, warum der Sinus immer um die gleiche Ausgleichslage schwingt. Kann mir jemand helfen?



 Beschreibung:

Download
 Dateiname:  RechtUGedaempfterSchwingkreisGesamt.jpeg
 Dateigröße:  1.84 MB
 Heruntergeladen:  47 mal


 Beschreibung:

Download
 Dateiname:  RechteckPlusSchwingung.png
 Dateigröße:  256.56 KB
 Heruntergeladen:  39 mal



Zuletzt bearbeitet von Lorz am 26. Mai 2024 23:10, insgesamt 2-mal bearbeitet
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7306

Beitrag Steffen Bühler Verfasst am: 21. Mai 2024 16:00    Titel: Antworten mit Zitat

Schalt den Eingang mal von AC auf DC.

Viele Grüße
Steffen
Lorz



Anmeldungsdatum: 18.09.2014
Beiträge: 88

Beitrag Lorz Verfasst am: 26. Mai 2024 23:17    Titel: Antworten mit Zitat

Steffen Bühler hat Folgendes geschrieben:
Schalt den Eingang mal von AC auf DC.

Viele Grüße
Steffen


Huh, ja, sorry für den Anfänger-Fehler im Bild und danke für Deinen Hinweis @Steffen Bühler. Aber ich habe den Versuch auch mit DC-Eingang gemacht, da ändert sich nix an der Situation. Ich habe jetzt gerade nicht die Messelektronik im Kopf, die aus einer Periodischer Spannung einen Effektiv-Wert generiert, aber in jedem Fall ist obiger Fall ein Fall, wo die Einstellung AC/DC (...nicht die Band) keinen Unterschied macht.

Frage bleibt also von Seite aus bestehen.
Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7306

Beitrag Steffen Bühler Verfasst am: 27. Mai 2024 08:57    Titel: Antworten mit Zitat

Ich kann Deine Schaltung nicht so ganz entziffern, insbesondere ist nicht zu sehen, wo der heiße Draht vom Oszi herkommt. Kannst ja mal ein Schaltbild beilegen.

Was ich sehe, ist allerdings, dass Du den heißen Draht vom Generator auf die Masse vom Oszi legst. Oft sind die Gehäuse ja geerdet, nicht dass Du also den Generator damit kurzschließt.
Kurt



Anmeldungsdatum: 20.06.2021
Beiträge: 819
Wohnort: Bayern

Beitrag Kurt Verfasst am: 27. Mai 2024 09:37    Titel: Antworten mit Zitat

Steffen Bühler hat Folgendes geschrieben:
Ich kann Deine Schaltung nicht so ganz entziffern, insbesondere ist nicht zu sehen, wo der heiße Draht vom Oszi herkommt. Kannst ja mal ein Schaltbild beilegen.

Was ich sehe, ist allerdings, dass Du den heißen Draht vom Generator auf die Masse vom Oszi legst. Oft sind die Gehäuse ja geerdet, nicht dass Du also den Generator damit kurzschließt.


So wies ausschaut koppelt er das Rechteck über einen Kondensator von "hinten" und von "Masse" des Generators ein.
Als erstes würde ich mal den Bezug, also Masse, festlegen und dafür blaue Leitungen verwenden. Dann wirds nämlich übersichtlich und klar.

Kurt

Achja, der Kondensator gehört raus. Allerdings sind die 3 Ohm der Spule recht niederohmig!
Irgendwie passt das nicht zum erwarteten Oszillatorbild.
Lorz



Anmeldungsdatum: 18.09.2014
Beiträge: 88

Beitrag Lorz Verfasst am: 28. Mai 2024 23:03    Titel: Schaltbild Antworten mit Zitat

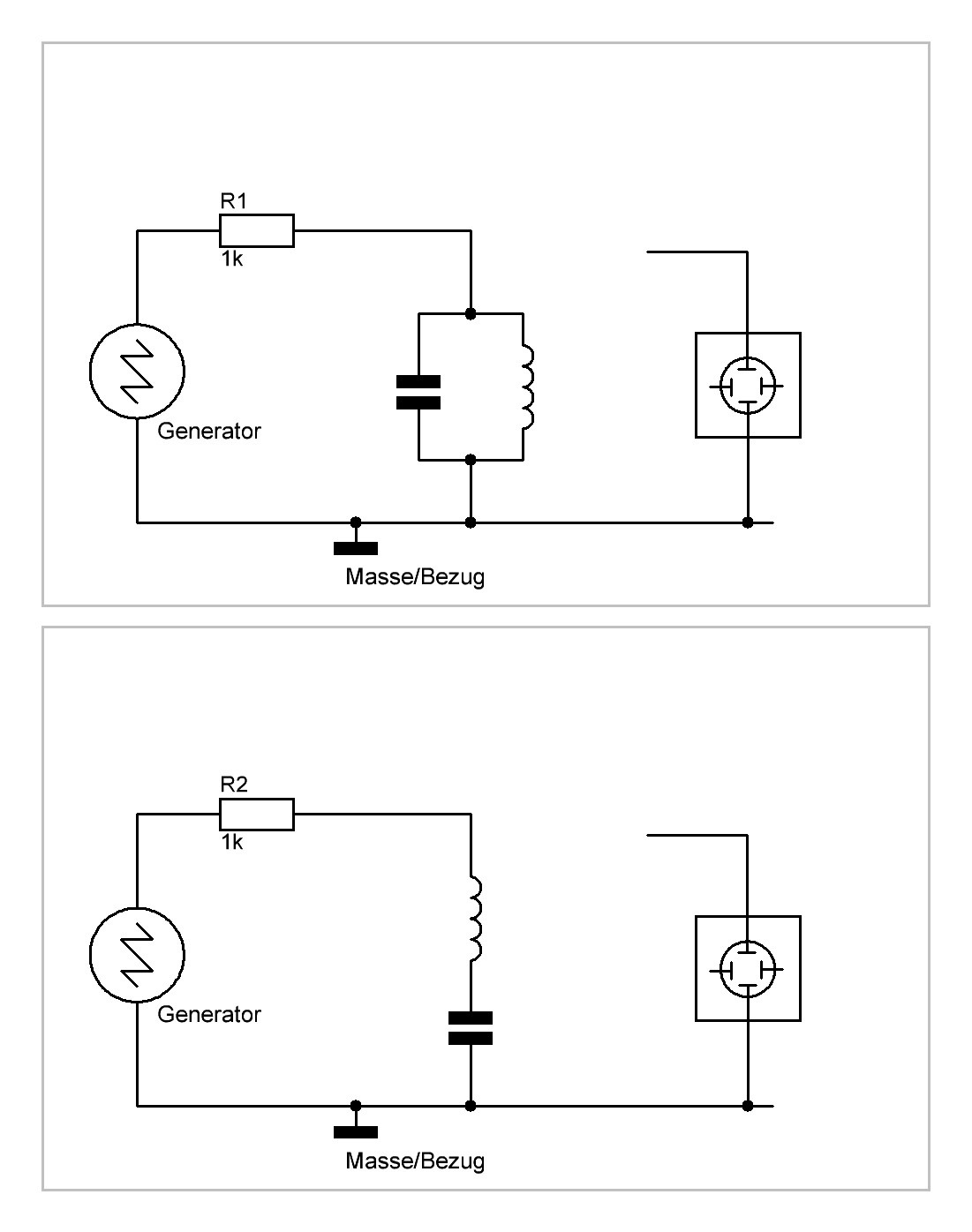

Danke für die weiteren Antworten. Hier nun Schaltbild:


 Beschreibung:
 Dateigröße:  8.28 KB
 Angeschaut:  2325 mal



Steffen Bühler
Moderator


Anmeldungsdatum: 13.01.2012
Beiträge: 7306

Beitrag Steffen Bühler Verfasst am: 29. Mai 2024 09:00    Titel: Antworten mit Zitat

Damit liegt das Oszi nur parallel zur Spule, nicht zum Reihenschwingkreis.

Schalt es mal so rein:



 Beschreibung:
 Dateigröße:  1.72 KB
 Angeschaut:  2297 mal



Kurt



Anmeldungsdatum: 20.06.2021
Beiträge: 819
Wohnort: Bayern

Beitrag Kurt Verfasst am: 29. Mai 2024 09:51    Titel: Re: Schaltbild Antworten mit Zitat

Lorz hat Folgendes geschrieben:
Danke für die weiteren Antworten. Hier nun Schaltbild:


Ist das so vorgegeben?
Wenn Ja: das kann ja nur komplett verwirren?

Anbei zwei Bilder, der Widerstand muss ev. angepasst werden.

Kurt



 Beschreibung:

Download
 Dateiname:  Schwingkreis_01.jpg
 Dateigröße:  87.57 KB
 Heruntergeladen:  23 mal
