Invertierender Schmitt-Trigger

Elect-Rick · Anmeldungsdatum: 11.01.2021 Beiträge: 56

Hallo,

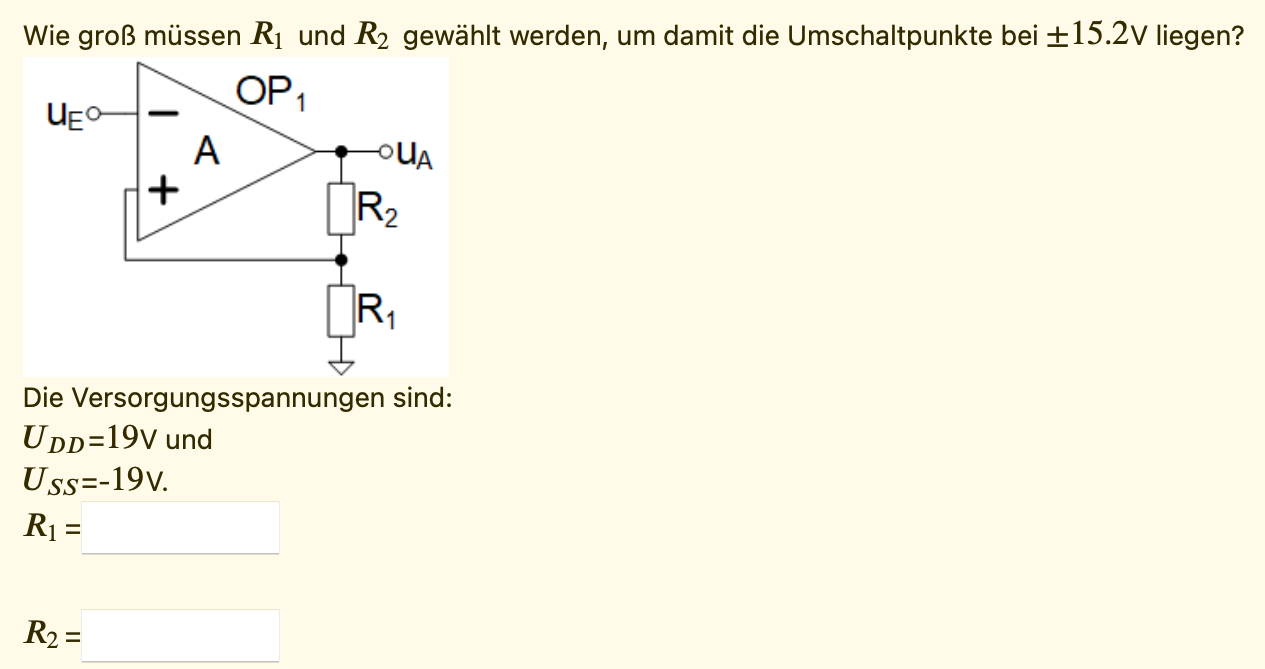

bei dem invertierenden Schmitt-Trigger habe ich leider keinen Ansatz, wie man auf die Widerstandswerte kommt..

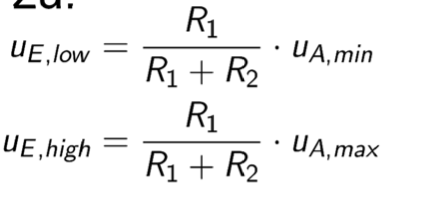

Ich habe zwar Formeln dafür gefunden, aber trotz Umstellen und ausprobieren komme ich nicht auf die gesuchten Werte...

Elect-Rick · Anmeldungsdatum: 11.01.2021 Beiträge: 56

Ich habe jetzt R2 = 10.000 Ohm gesetzt, somit habe ich nach umstellen der Formel für R1 = 40.000 Ohm raus.

Stimmt das?

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Meiner Meinung ja.
Der Trigger schaltet, wenn die Spannung am invertierenden Eingang die Spannung am nichtinvertierenden Eingang über- oder unterschreitet. Letztere muß also + oder - 15,2 V sein, was 4/5 der Betriebsspannung von +/- 19 V ist. Vorausgesetzt, daß die Ausgangsspannung des OPVs jeweils der Betriebsspannung entspricht, muß der Spannungsteiler also 19 V auf 15,2 V herunterteilen. Es muß also R1 : (R1 + R2) = 15,2 : 19 = 4 : 5 sein. Damit muß R1 viermal so groß wie R2 sein. Damit ist nichts über die absoluten Werte der Widerstände gesagt, die kannst du in Grenzen frei wählen. Du hast R2 = 10 kOhm gewählt und damit R1 = 40 kOhm erhelten. Das geht natürlich auch mit anderen Kombinationen
