BJT - Spannungsstabilisierung mit Transistor?

Elect-Rick · Anmeldungsdatum: 11.01.2021 Beiträge: 56

Hallo,

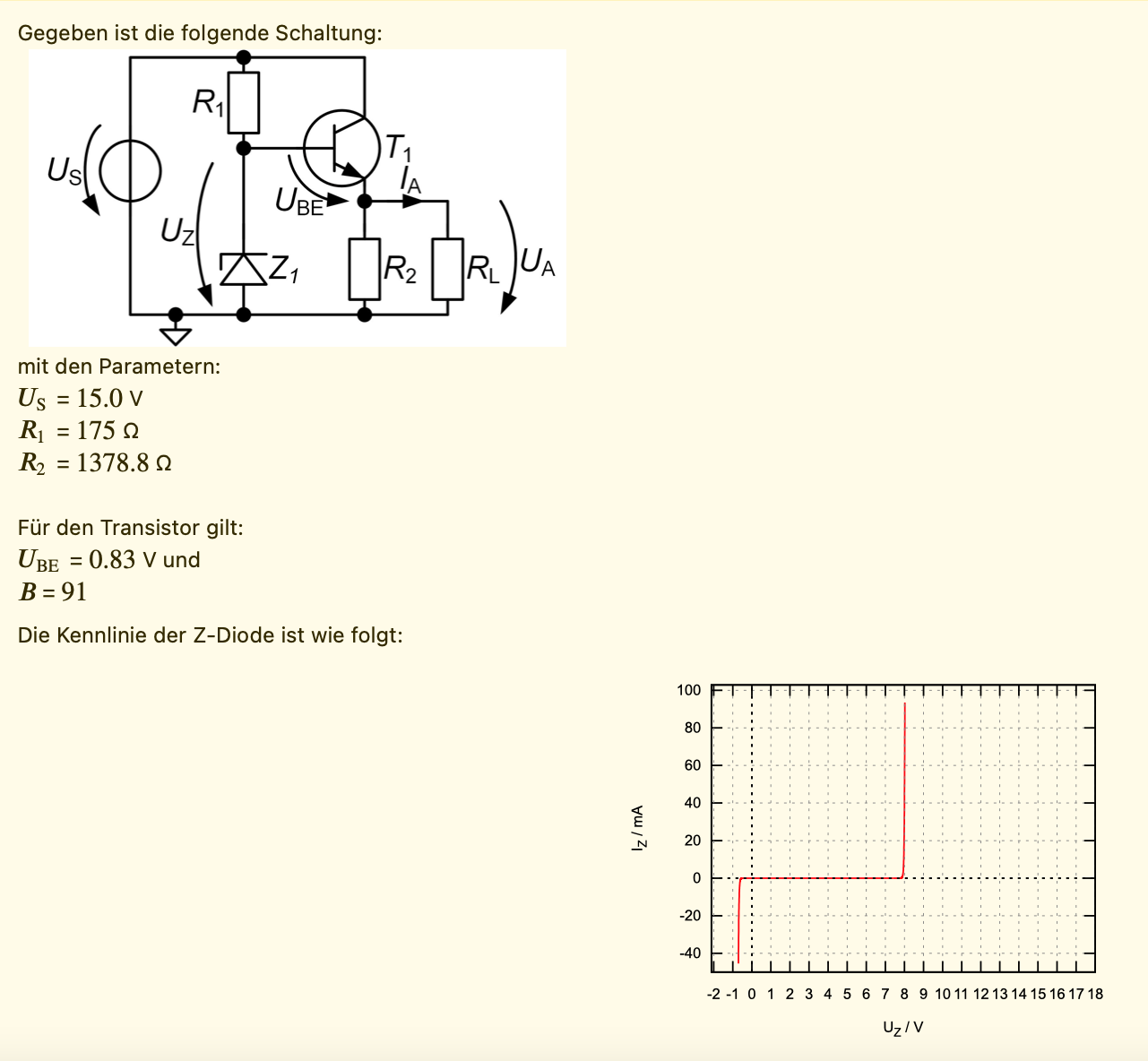

wie berechnet man die gegebene Schaltung zur Spannungsstabilsierung? Und wie geht man bei dieser Aufgabe am besten vor?
Ich habe leider keinen Ansatz und tue mich schwer...

Unter Lösungen sind die geforderten Werte...

Und:

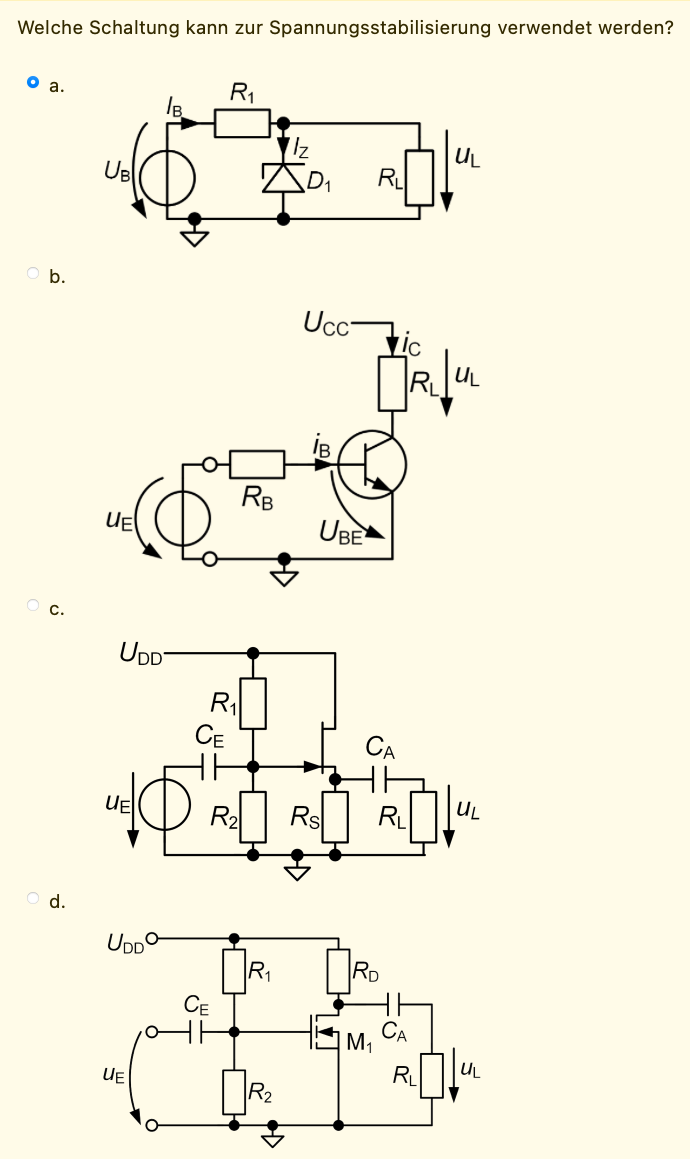

Im Bild "Welche Schaltung" ist nach einer Schaltung zur Spannungsstabilisierung gefragt. ich kenne das nur mit der Z-Diode, daher wäre meine Antwort a). Doch da man hier im Kapitel der Transistoren ist, frage ich mich, ob es noch eine andere Schaltung gibt? Oder ist das quasi eine "Fangfrage"? Welche Schaltung kann man noch zur Stabilisierung nehmen? Gibt es überhaupt eine? Woran erkennt man sie?

Danke für die Beantwortung meiner vielen Fragen!

Fragvogel_1 · Anmeldungsdatum: 30.03.2022 Beiträge: 73

Hi,
um die Fragen zu beantworten, brauchst du nur das Ohmsche Gesetz.
Den kleinsten Wert für RL ist erreicht, wenn der Basisstrom so groß wird, dass der Spannungsabfall an R1 dafür sorgt, dass die Spannung an der Zenerdiode unter die Zenerspannung fällt.

Grüße
