Reaktionsfreier Antrieb - Seite 2

Aruna · Anmeldungsdatum: 28.07.2021 Beiträge: 1610

Ich hab ein Video gefunden, in dem jemand das Loslassen eines rotierenden Slinky in Zeitlupe aufgenommen hat.

https://youtu.be/cDLJQDUNcsY?t=204

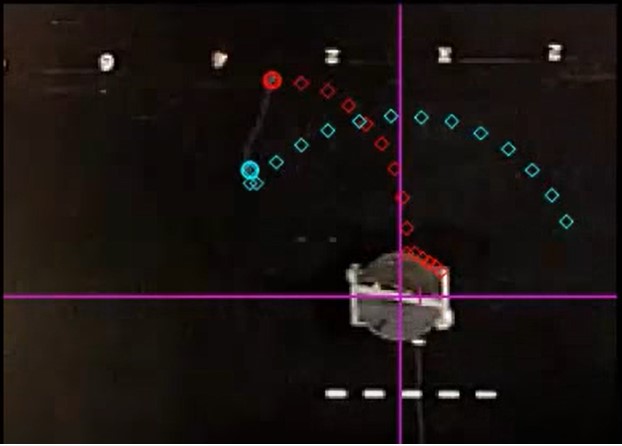

Anbei ein Screenshot von 3:57.
Die roten Rauten bezeichnen die Positionen des Ende des Slinkys, das am Rotationszentrum befestigt ist und dann gelöst wird (inner end)
Die Drehung ist von rechts nach links.
Die blauen Rauten bezeichnen die Positionen des äußeren Endes (outer end), dass sich zunächst auf einer Kreisbahn weiter bewegt.
Man sieht, dass das innere Ende (rot) bald weiter vom Rotationszentrum entfernt ist, als das vormals äußere Ende (blau) und dann das äußere Ende von seiner Kreisbahn um das Rotationszentrum wegzieht.
Im weiteren Verlauf rotieren dann dann äußeres und inneres Ende mit oszillierendem Radius umeinander.

In der Videobeschreibung findet sich ein Link zum entsprechenden Paper:

https://arxiv.org/abs/1508.04037

burri · Anmeldungsdatum: 30.09.2011 Beiträge: 159

super interessant das Video, vielen Dank!

Kannst du auf dem Foto erkennen, ob der Massenschwerpunkt des Slinkies genauso abfliegt, wie es der Masseschwerpunkt eines arretierten Slinkies tun würde?

Es muss ja so sein, denn der Gesamtimpuls muss stets Null ergeben.

Aruna · Anmeldungsdatum: 28.07.2021 Beiträge: 1610

burri · Anmeldungsdatum: 30.09.2011 Beiträge: 159

Danke,

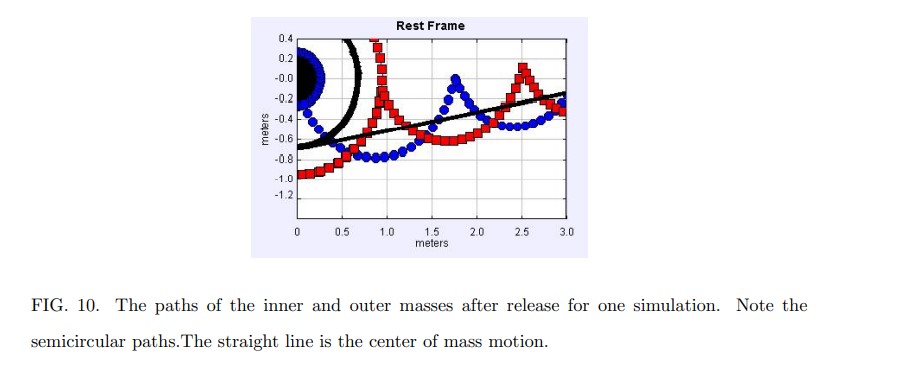

oh ja, man sieht den ersten blauen Punkt des inneren Slinkyendes als "loslass" - Moment.

Radial verlängert deckt sich dieser mit dem tangentialen loslass-Moment des center mass slinkys.

Tatsächlich verhält sich der center mass slinky genauso wie eine beliebige Masse ohne Slinky.

Im Moment des Loslassens fliegen die Massen tangential vom Rotationszentrum ab, ganz egal ob mit oder ohne Slinky.

So zumindest deute ich die Grafik. Leider kein Antrieb, schade smile
