Potenzialdifferenz

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
annafragt



Anmeldungsdatum: 28.01.2021
Beiträge: 309
Beitrag annafragt Verfasst am: 30. Aug 2021 17:54    Titel: Potenzialdifferenz Antworten mit Zitat
Meine Frage:
Hallo zusammen,

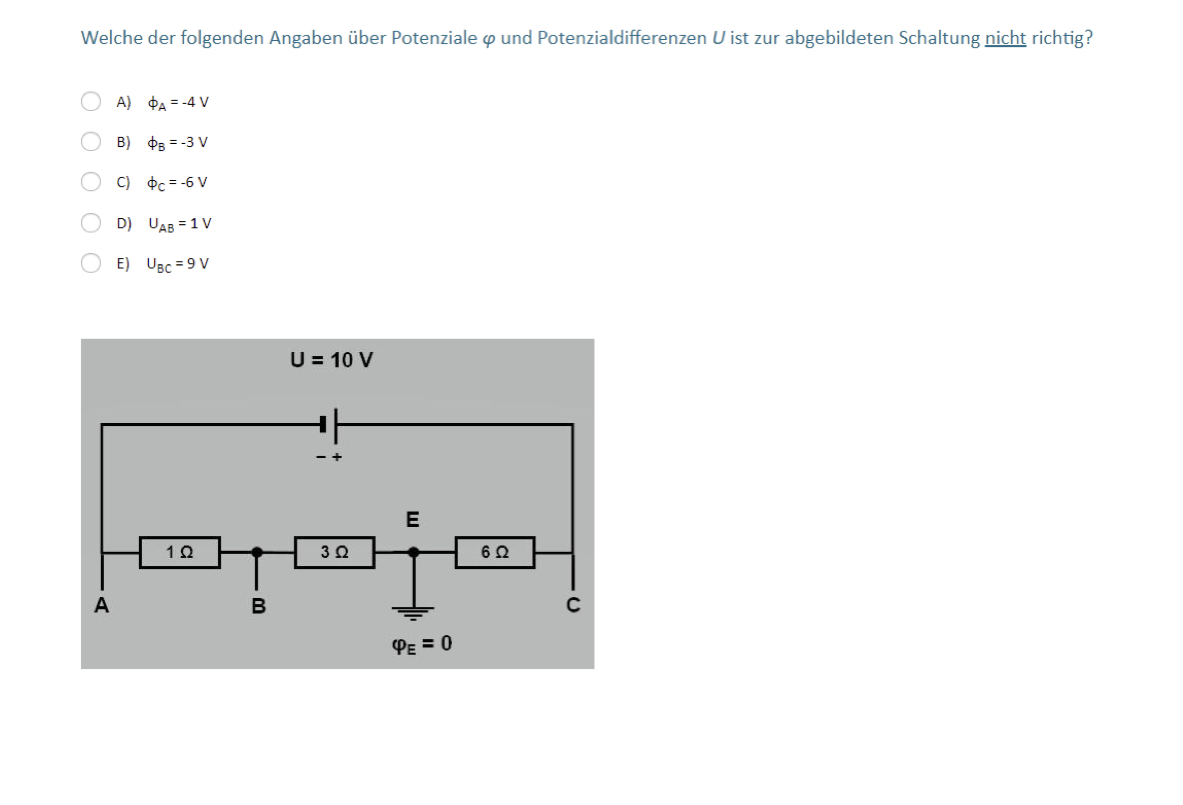

Ich stehe bei folgender Aufgabe total auf dem Schlauch. Wie komme ich denn überhaupt auf die in den Antworten angegebenen Ergebnisse?
Ich würde mich über eine Antwort sehr freuen danke

Meine Ideen:
Liebe Grüße

 Beschreibung:

Download
 Dateiname:  F708705C-5A06-49A2-B5A0-2D2022FDA463.jpeg
 Dateigröße:  133.99 KB
 Heruntergeladen:  150 mal
Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1653
Beitrag Nobby1 Verfasst am: 30. Aug 2021 18:59    Titel: Antworten mit Zitat
Strom der Reihenschaltung berechnen. Daraus die Spannungen an den 3 Widerständen.
Am Punkt E ist die Schaltung auf das Potential phi 0 geerdet. Richtung A wird es negativ in der anderen Richtung zu C positiv.
Bestimme die Potentiale an allen Punkten.
annafragt



Anmeldungsdatum: 28.01.2021
Beiträge: 309
Beitrag annafragt Verfasst am: 31. Aug 2021 17:47    Titel: Antworten mit Zitat
Nobby1 hat Folgendes geschrieben:
Strom der Reihenschaltung berechnen. Daraus die Spannungen an den 3 Widerständen.
Am Punkt E ist die Schaltung auf das Potential phi 0 geerdet. Richtung A wird es negativ in der anderen Richtung zu C positiv.
Bestimme die Potentiale an allen Punkten.

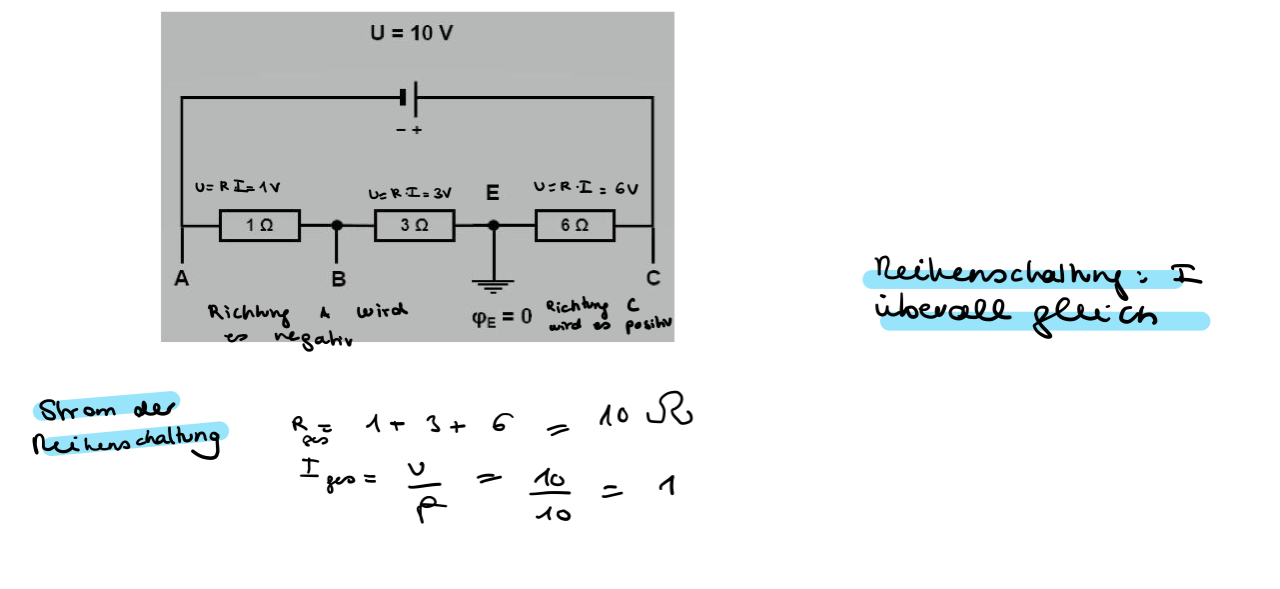

Vielen Dank für die Antwort. Ich bin dann deiner Antwort schon ein wenig weiter gekommen.

Antwort C ist auf jeden Fall falsch, weil das Potenzial am Punkt C 6V beträgt .
Am Punkt A beträgt es dann -4V, weil es um 4V negativer ist als am Punkt E (auf null gesetzt) und am Punkt B -3V weil es um 3V negativer ist als am Punkt E.
Die Potenzialdifferenz zwischen A und B beträgt 1V, weil -3-(-4)= 1V beträgt
Und die Potenzialdifferenz zwischen B und C beträgt 9, weil 6-(-3)= 9 beträgt.

Frage: Rechnet man bei den Potenzialdifferenzen immer: größeres Potenzial minus kleineres Potenzial?
Eine Antwort wäre sehr hilfreich vielen dank

 Beschreibung:

Download
 Dateiname:  AFE946C5-D53D-41D2-A137-9E123B248BD2.jpeg
 Dateigröße:  141.79 KB
 Heruntergeladen:  163 mal
Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1653
Beitrag Nobby1 Verfasst am: 31. Aug 2021 18:30    Titel: Antworten mit Zitat
Alles richtig.
