Dexter33 Verfasst am: 01. Sep 2020 22:49 Titel: Koaxialkabel

Antworten mit Zitat

Hey Leute könnt ihr mir erklären wie die da am Anfang dieses Ep(p) berechnet haben ?

Woher kommt plötzlich Q`*l her ?

Kann mir jemand die Rechnungen vom Anfang erklären ?

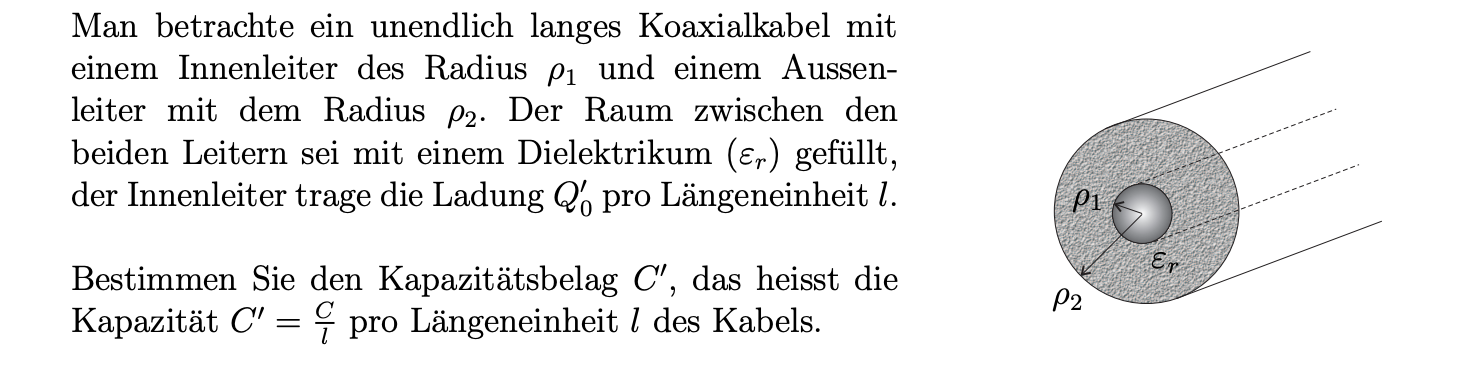

Bildschirmfoto 2020-09-01 um 23.46.44.png

Beschreibung:

Dateiname:

Bildschirmfoto 2020-09-01 um 23.46.44.png

Dateigröße:

146.56 KB

Heruntergeladen:

298 mal

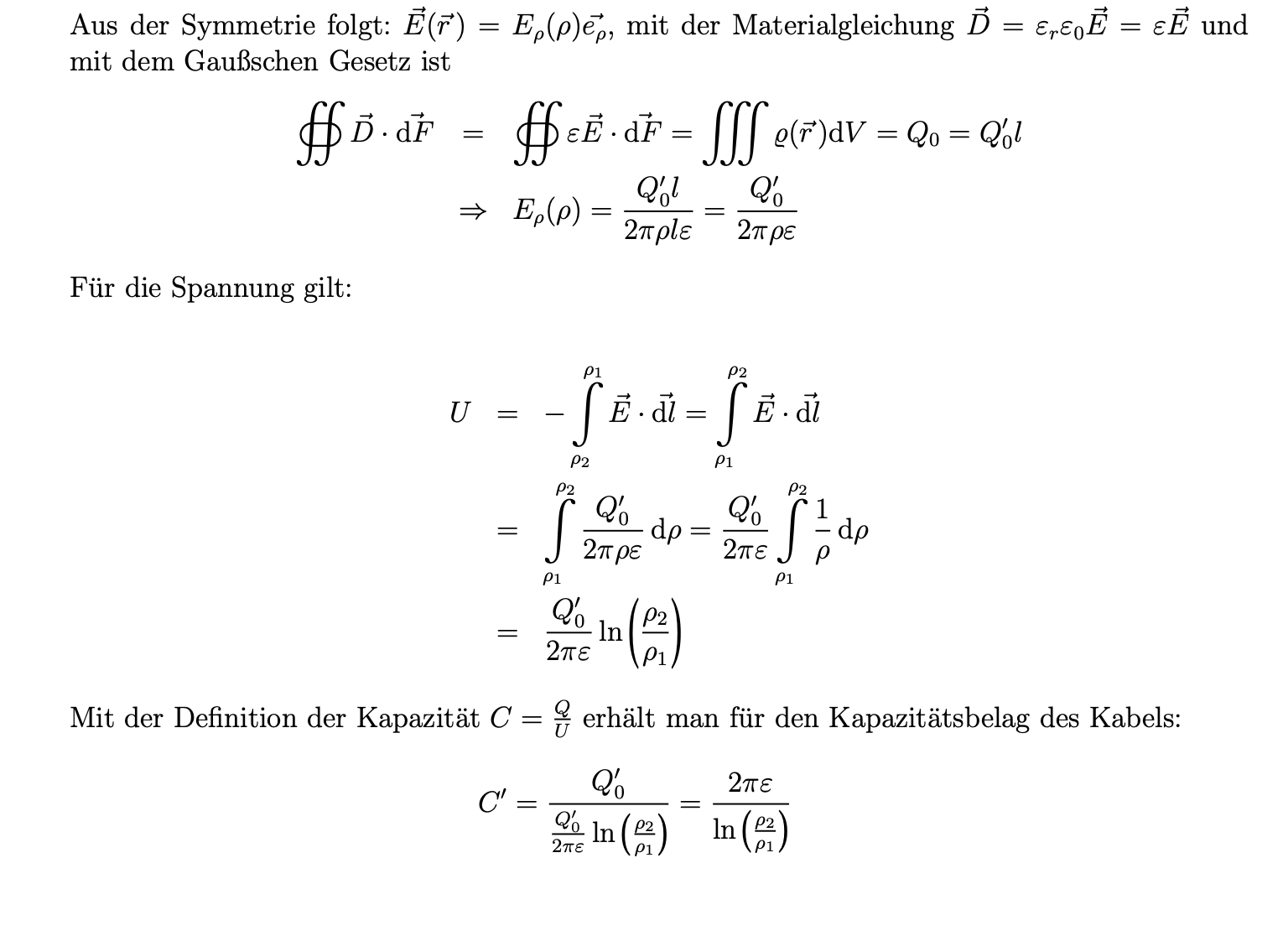

Bildschirmfoto 2020-09-01 um 23.46.28.png

Beschreibung:

Dateiname:

Bildschirmfoto 2020-09-01 um 23.46.28.png

Dateigröße:

174.77 KB

Heruntergeladen:

277 mal

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 01. Sep 2020 23:28 Titel:

Antworten mit Zitat

Dexter33 hat Folgendes geschrieben:

Hey Leute könnt ihr mir erklären wie die da am Anfang dieses Ep(p) berechnet haben ?

Wie beschrieben mit Hilfe des Gaußschen Satzes.

Dexter33 hat Folgendes geschrieben:

Woher kommt plötzlich Q`*l her ?

Q' ist die Ladung pro Länge l. Dann ist Q'*l gerade die Ladung auf einem Zylinderstück der Länge l.

Dexter33

Anmeldungsdatum: 07.08.2020
Beiträge: 138

Dexter33 Verfasst am: 09. Sep 2020 18:24 Titel:

Kannst du irgendwie vorzeigen wie die das ausgerechnet haben ? Ich komme nicht darauf leider

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 10. Sep 2020 14:07 Titel:

Antworten mit Zitat

Dexter33 hat Folgendes geschrieben:

Kannst du irgendwie vorzeigen wie die das ausgerechnet haben ?
Ich komme nicht darauf leider

Da brauchst Du nicht selber drauf zu kommen, das steht alles schon da. Zunächst wird mit Hilfe des Gaußschen Satzes (Zylindermantelflächenintegral der Verschiebungsdichte ist gleich der vorgegebenen eingeschlossenen Ladung) und dem Zusammenhang zwischen Feldstärke und Verschiebungsdichte der radienabhängige Feldstärkeverlauf zwischen Innen- und Außenleiter bestimmt, dann die Spannung zwischen Innen- und Außenleiter als Wegintegral der Feldstärke. Schließlich wird die vorgegebene Ladung durch die Spannung dividiert, um auf die Kapazität zu kommen.

Was brauchst Du denn noch?
