Unterschiede zwischen Netzwerken

wannalearn · Anmeldungsdatum: 21.08.2020 Beiträge: 16

[b]Meine Frage:[/b]

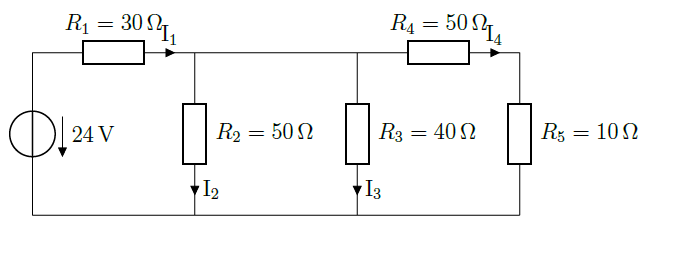

Hey! Ich bin derzeit am lernen für Elektrotechnik und bin dabei auf etwas gestoßen, was mich ein wenig verwirrt. Bei beiden angehangenen Netzwerken ging es darum den Strom zu bestimmen. Beim ersten sämtliche Ströme von I1 bis I4 und beim zweiten ausschließlich das angegebene Ix.

[b]Meine Ideen:[/b]
Nun weiß ich das Ix = I2 + I5 ist. Ich weiß auch wie ich I2 mit Hilfe eines Spannungsteilers bestimmen kann und auch beim ersten Netzwerk weiß ich wie sämtlich Ströme bestimmbar sind. In der Lösung steht nun allerdings, dass sich I5 einfach aus U/R5 berechnet. Wieso kann ich das hier tun aber beim anderen Netzwerk nicht um sagen wir R4 zu bestimmen indem ich die 24V durch die 60 Ohm der Reihenschaltung teile? Mir ist klar das im zweiten Beispiel die selbe Spannung über R5 und R4 abfallen muss, da sie Parallel sind. Dies trifft doch aber auch auf R2, R3 und R45 im ersten Beispiel zu oder nicht? Wo genau liegt der Unterschied zwischen diesen Netzwerken, sodass die Ströme im ersten Beispiel nicht einfach über U/R zu berechnen sind?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

wannalearn · Anmeldungsdatum: 21.08.2020 Beiträge: 16

Ja ich meinte natürlich den Strom, tut mir Leid!
Okay, also verstehe ich das richtig, dass es deshalb so ist, weil im zweiten Beispiel die Spannung die über R5 läuft eine eigene Masche mit 48V ist, im ersten Beispiel die Masche jedoch aus der Spannung über R1, sowie R45 aufgebaut ist?

Brillant · Anmeldungsdatum: 12.02.2013 Beiträge: 1973 Wohnort: Hessen

wannalearn · Anmeldungsdatum: 21.08.2020 Beiträge: 16

Wieso? Im zweiten Beispiel war doch eine Spannung von 48V gegeben und im ersten eine von 24V? Vielen Dank außerdem, ich bin mir sicher, dass ich es abgesehen von meinem Wortlaut verstanden haben sollte!

Brillant · Anmeldungsdatum: 12.02.2013 Beiträge: 1973 Wohnort: Hessen
