Ersatzwiderstand von Schaltplan

Bruso · Anmeldungsdatum: 22.04.2020 Beiträge: 2

Hallo,

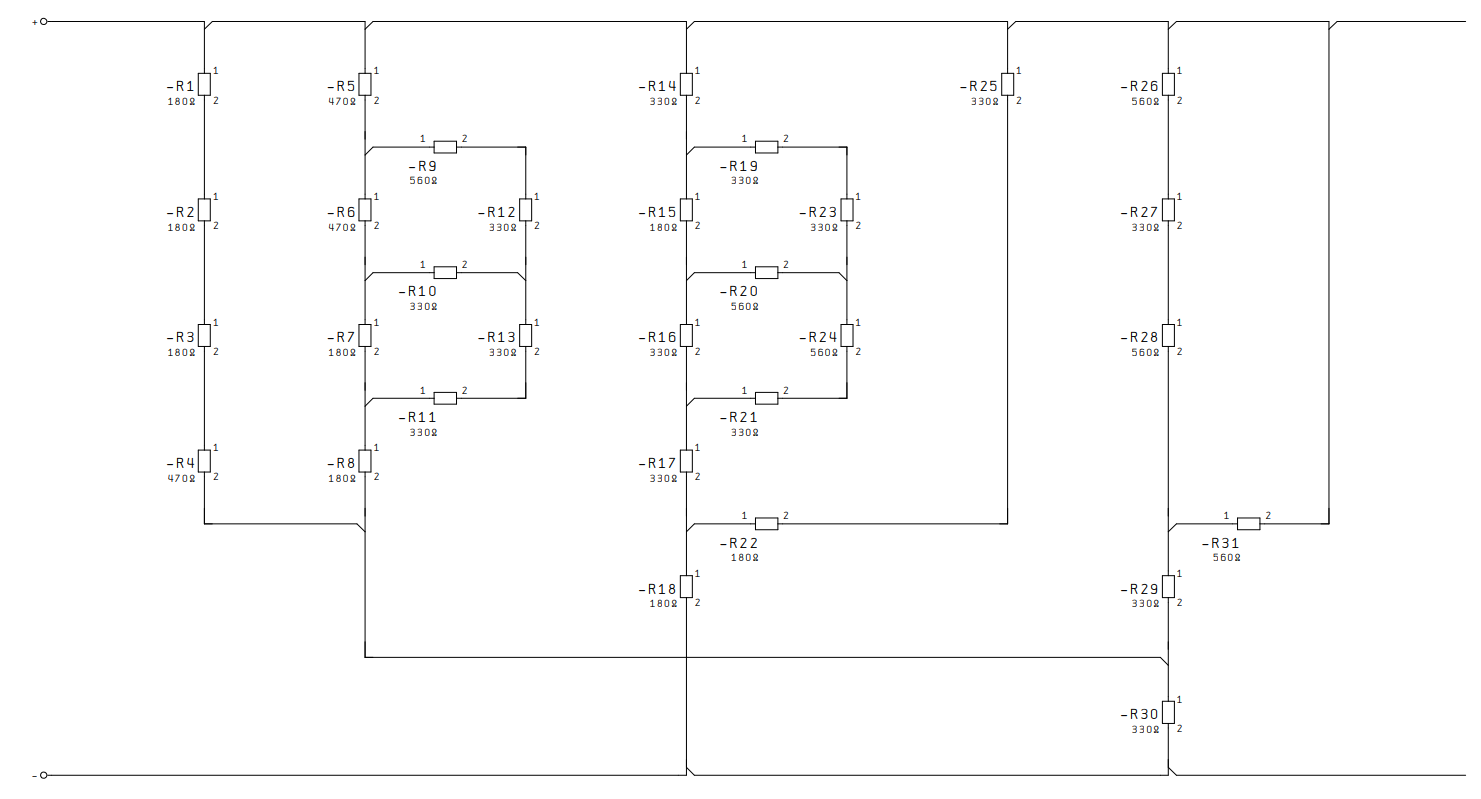

Irgendwie komme ich mit diesem Schaltplan nicht ganz zurecht. Wenn ich mich nicht täusche, fallen R9 bis R11, R19 bis R21, R22, R25 und R30 schon mal weg. Bei R31 bin ich mir nicht ganz sicher. R1 bis R4, R5 bis R8, R14 bis R18 und R26 bis R29 sind dann in Reihe geschaltet. Die linken beiden Reihen sind dann parallel geschaltet und diese dann wiederum mit den anderen beiden parallel. Leider kommt kein richtiges Ergebnis raus, also gehe ich mal davon aus, dass da irgendwo ein Denkfehler steckt. Kann mir jemand weiterhelfen?

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1653

Wieso soll da was wegfallen?

Bruso · Anmeldungsdatum: 22.04.2020 Beiträge: 2

Ich verstehe das so, dass 1 der Eingang des Widerstands ist und 2 der Ausgang. Dann sind da doch einige Sackgassen drin, oder?

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1653

Nein, was für Sackgassen, Du musst aus der Kombination Reihen und Parallelschaltungen neue Widerstände berechnen. Erschwerend kommt hinzu, dass man hier die beiden inneren Maschen R6 ,R9, R10, R12 und R15,R19, R20,R23 von Dreieck in Stern umrechnen muss.
