Belasteter Spannungsteiler

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Matthi



Anmeldungsdatum: 21.08.2018
Beiträge: 10
Beitrag Matthi Verfasst am: 21. Aug 2018 19:43    Titel: Belasteter Spannungsteiler Antworten mit Zitat
Hallo! Wink

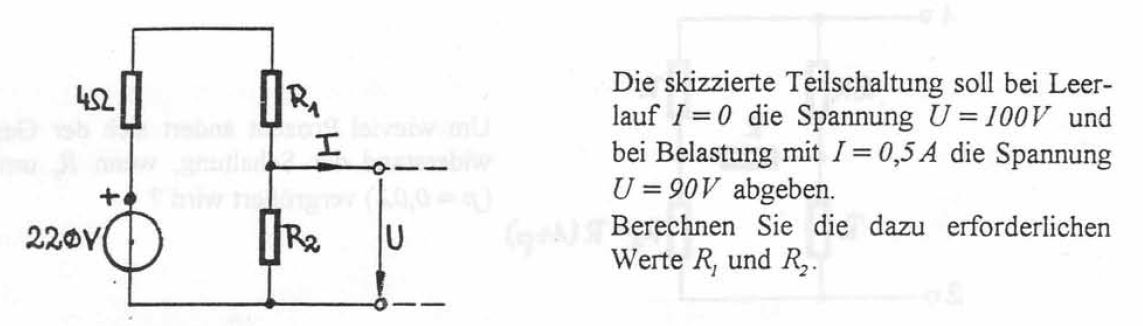

Leider habe ich Probleme bei einem Beispiel zum belasteten Spannungsteiler. (Die Angabe und mein Lösungsversuch sind im Anhang.)

Mein Lösungsansatz wäre es zwei Gleichungen (eine mit dem unbelasteten Spannungsteiler, wo I = 0A und eine mit dem belasteten Spannungsteiler wo I = 0,5A) aufzustellen aus dennen ich mir R1 & R2 ausrechnen kann. Allerdings weiß ich leider nicht wie man das in diesem Fall bei dem belasteten Spannungsteiler macht und hoffe dass mir hier jemand helfen kann.

P.S.: Für R1 sollte 40 Ohm und für R2 36,6666... Ohm herauskommen.

Liebe Grüße
Matthi

 Beschreibung:

Download
 Dateiname:  Lösungsansatz.jpg
 Dateigröße:  247.9 KB
 Heruntergeladen:  333 mal
 Beschreibung:

Download
 Dateiname:  Angabe.png
 Dateigröße:  169.03 KB
 Heruntergeladen:  411 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 22. Aug 2018 00:24    Titel: Antworten mit Zitat
Matthi hat Folgendes geschrieben:
Mein Lösungsansatz wäre es zwei Gleichungen (eine mit dem unbelasteten Spannungsteiler, wo I = 0A und eine mit dem belasteten Spannungsteiler wo I = 0,5A) aufzustellen aus dennen ich mir R1 & R2 ausrechnen kann.


Dann tu das doch.

Unbelasteter Spannungsteiler (Spannungsteilerregel):

(Gleichnung 1)

Dabei ist R1'=R1+4Ohm (hab ich nur gemacht, um nicht immer so viel schreiben zu müssen).

U0=100V (gegeben) ist die Leerlaufspannung einer Ersatzspannungsquelle
Uq=220V (gegeben)

Belasteter Spannungsteiler an Ersatzspannungsquelle (Maschensatz):



Dabei ist
U0=100V die gegebene Leerlaufspannung (s.o)
U=90V die gegebene Spannung am Lastwiderstand des belasteten Spannungsteilers
und
Ri der Innenwiderstand der Ersatzspannungsquelle, der sich nach der gerade aufgestellten Gleichung zu



berechnet. Der Innenwiderstand einer Ersatzspannungsquelle ist der Widerstand zwischen den unbelasteten Klemmen der Originalschaltung:

(Gleichung 2)

Die Gleichungen 1 und 2 sind zwei Gleichungen mit den beiden Unbekannten R1' und R2, die Du daraus berechnen kannst.

Den gesuchten Widerstand R1 erhältst Du dann entsprechend der anfangs getroffenen Vereinbarung zu

R1=R1'-4Ohm
