Sternschaltung, unsymmetrische Last

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111
Beitrag Naike Verfasst am: 18. Aug 2018 19:23    Titel: Sternschaltung, unsymmetrische Last Antworten mit Zitat
Halle,
Ich habe die Aufgaben bis f soweit wie möglich berechnet...
Ich konnte leider Aufgabenteil e) die Z3 und Aufgabenteil f) nicht berechnen...

Kann mir bitte vielleicht jemand Anhand meiner Lösungen Verbesserungen vorschlagen und bei den Aufgaben e und f helfen zu lösen...

Meine lösunge

Beste Grüße

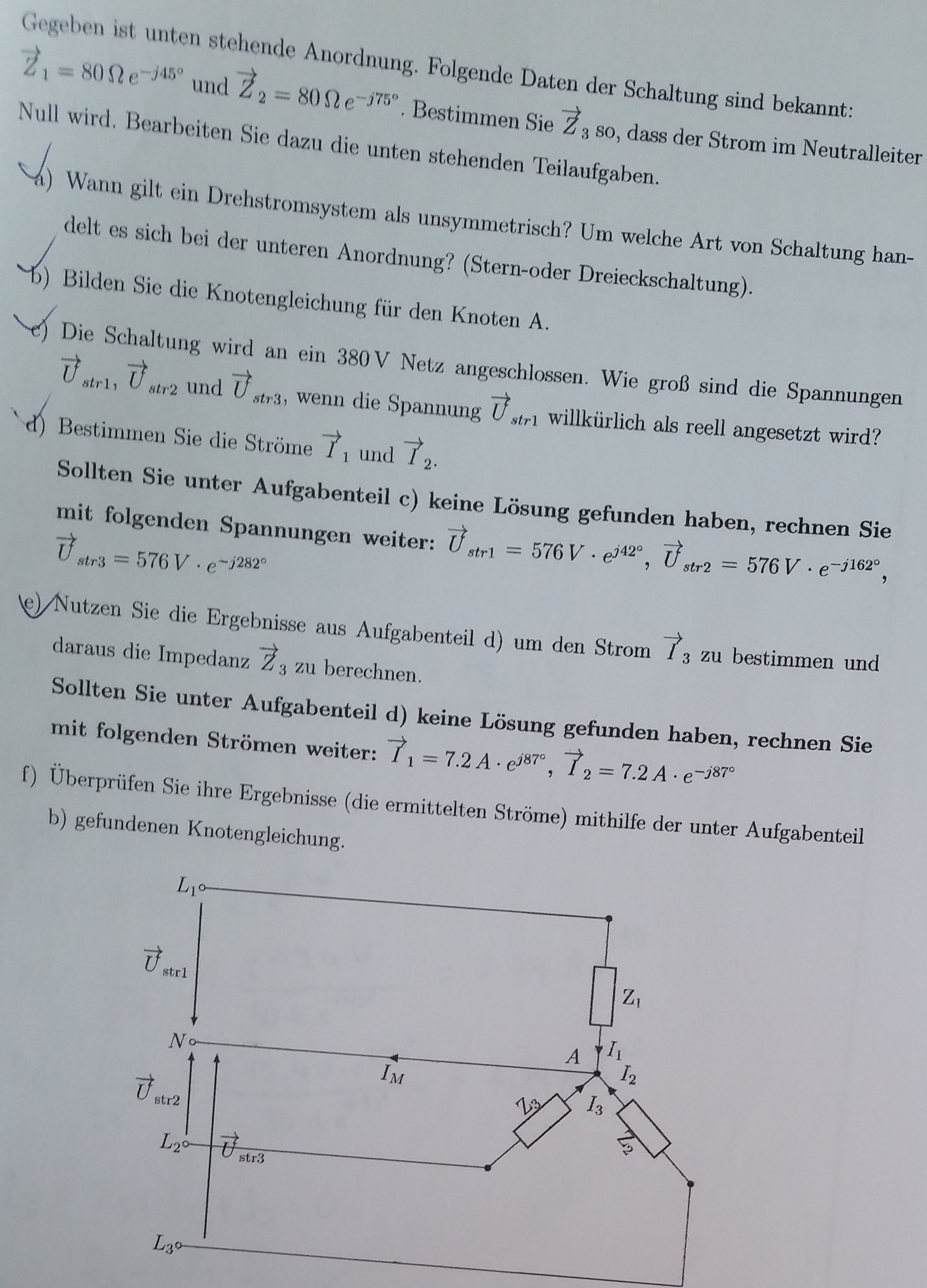

 Beschreibung:

Download
 Dateiname:  EAufgabe.jpg
 Dateigröße:  1.11 MB
 Heruntergeladen:  274 mal
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111
Beitrag Naike Verfasst am: 18. Aug 2018 19:26    Titel: Antworten mit Zitat
Hier sind meine Lösungen...

 Beschreibung:

Download
 Dateiname:  ELösungen.jpg
 Dateigröße:  1.38 MB
 Heruntergeladen:  276 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 19. Aug 2018 11:38    Titel: Antworten mit Zitat
Naike hat Folgendes geschrieben:
Ich konnte leider Aufgabenteil e) die Z3 und Aufgabenteil f) nicht berechnen...


Zu e)

mit


und I3 aus Knotenpunktsatz. I3 hast Du allerdings falsch berechnet, da Du Dich beim Strom I1 bereits vertan hast (falsche Phasenlage).

Zu f)
Diesen Aufgabenteil empfinde ich als unsinng. Denn hier soll mit Hilfe des Knotenpunktsatzes die Richtigkeit des Stromes I3 kontrolliert werden, der genau mit diesem Knotenpunktsatz berechnet wurde. Das ist keine Kontrolle, sondern dieselbe Berechnung nochmal.

Übrigens solltest Du Dir angewöhnen, komplexe Größen auch als solche zu kennzeichnen (Unterstrich).
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111
Beitrag Naike Verfasst am: 19. Aug 2018 13:38    Titel: Antworten mit Zitat
danke sehr GvC...
ich habe meine Berechnungen korrigiert.....

Beste Grüße

 Beschreibung:

Download
 Dateiname:  Lösung.jpg
 Dateigröße:  1.56 MB
 Heruntergeladen:  306 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 19. Aug 2018 13:43    Titel: Antworten mit Zitat
Jetzt sieht alles richtig aus.
Naike



Anmeldungsdatum: 14.08.2018
Beiträge: 111
Beitrag Naike Verfasst am: 19. Aug 2018 14:19    Titel: Antworten mit Zitat
Sehr netttt danke sehrrrrr
