Magnetische Flussverteilung in Trafo

Trafoman · Anmeldungsdatum: 21.03.2018 Beiträge: 1

Meine Frage:
Hallo Leute!

Ein Assisten vom meinem Professoren meldete sich gerade mit einer Bemerkung bei mir zurück und zwar, dass mein Geichungssystem falsch sei und es nicht meinem magnetischen ESB entspreche. Allerdings will er mir nicht sagen was genau falsch ist.

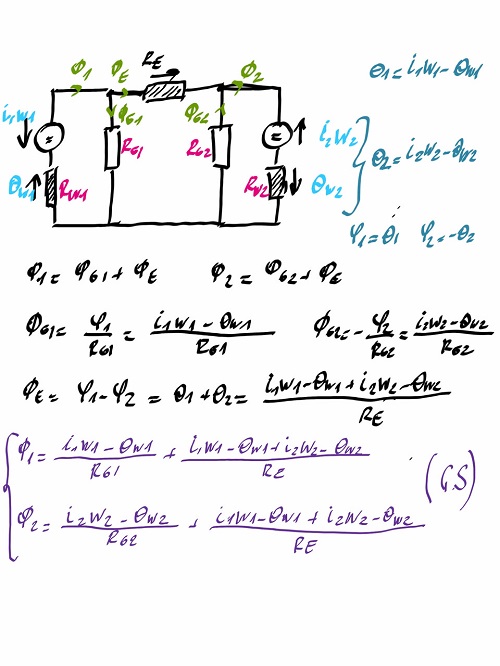

Könnt Ihr netterweise mir helfen? Ich habe das Bild mit dem ESB sowie den Gleichungen angehängt.

Denkt Ihr, dass der Assistent recht hat? Wenn ja, was mache ich falsch?

Danke im Voraus!

Meine Ideen:
Ist da ein Vorzeichenfehler irgendwo? Ich habe mittlerweile 100 mal überprüft und mir sind die Gleichungen richtig.

Willkommen im Physikerboard!
Ich habe das Bild aus dem externen Link geholt, verkleinert und als Anhang eingefügt. Bitte verwende keine externen Links, die sind irgendwann ungültig.

Viele Grüße
Steffen
