Vergleichsspannung von 3 Momenten in x,y,z Ebenen

WYST · Anmeldungsdatum: 10.07.2017 Beiträge: 1

Meine Frage:
Hallo Zusammen

Ich befinde mich an einer Berechnung von einer Signalkonstruktion und komme einfach auf keinen Nenner.

Es handelt sich um folgende Aufgabe:
Ein Signal steht neben einem Zugsgleis.

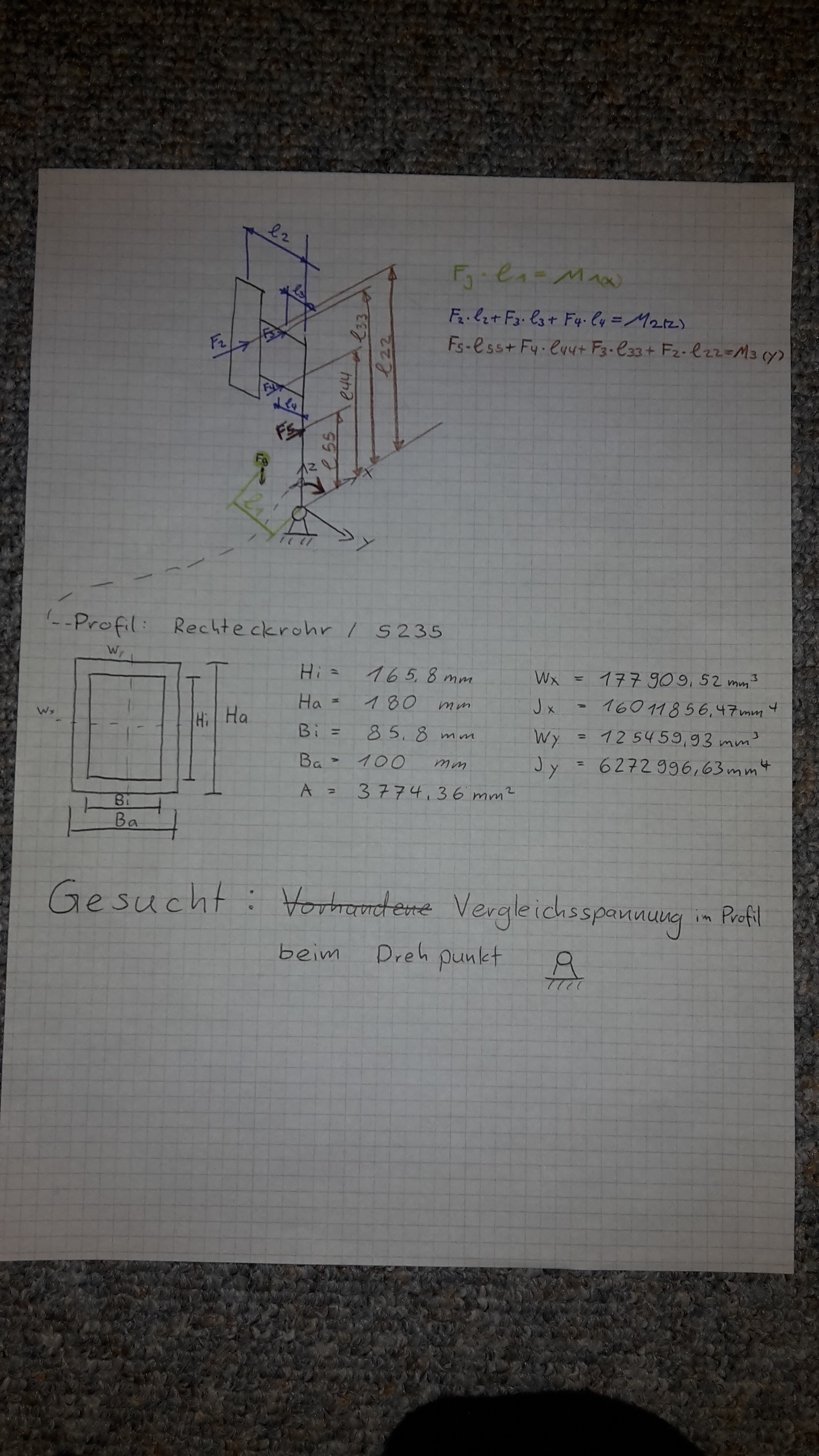

Bestimme ob der folgende 4-Kt Masten die Konstruktion hält.

Meine Ideen:
Was ich bis jetzt bereits herausgefunden habe ist folgendes:

Die Windkräfte in X Richtung ergeben mir ein Drehmoment um die y-Achse
Die Windkräfte in X Richtung ergeben mir ein Drehmoment um die z-Achse
Die Eigengewichtsbelastung Fg ergibt mir ein Drehmoment um die x-Achse

Nun komme ich nicht mehr weiter wie ich diese 3 Momente in den verschiedenen Ebenen zu einer Vergleichsspannung setzten kann um die Materialeigenschaften zu überprüfen?

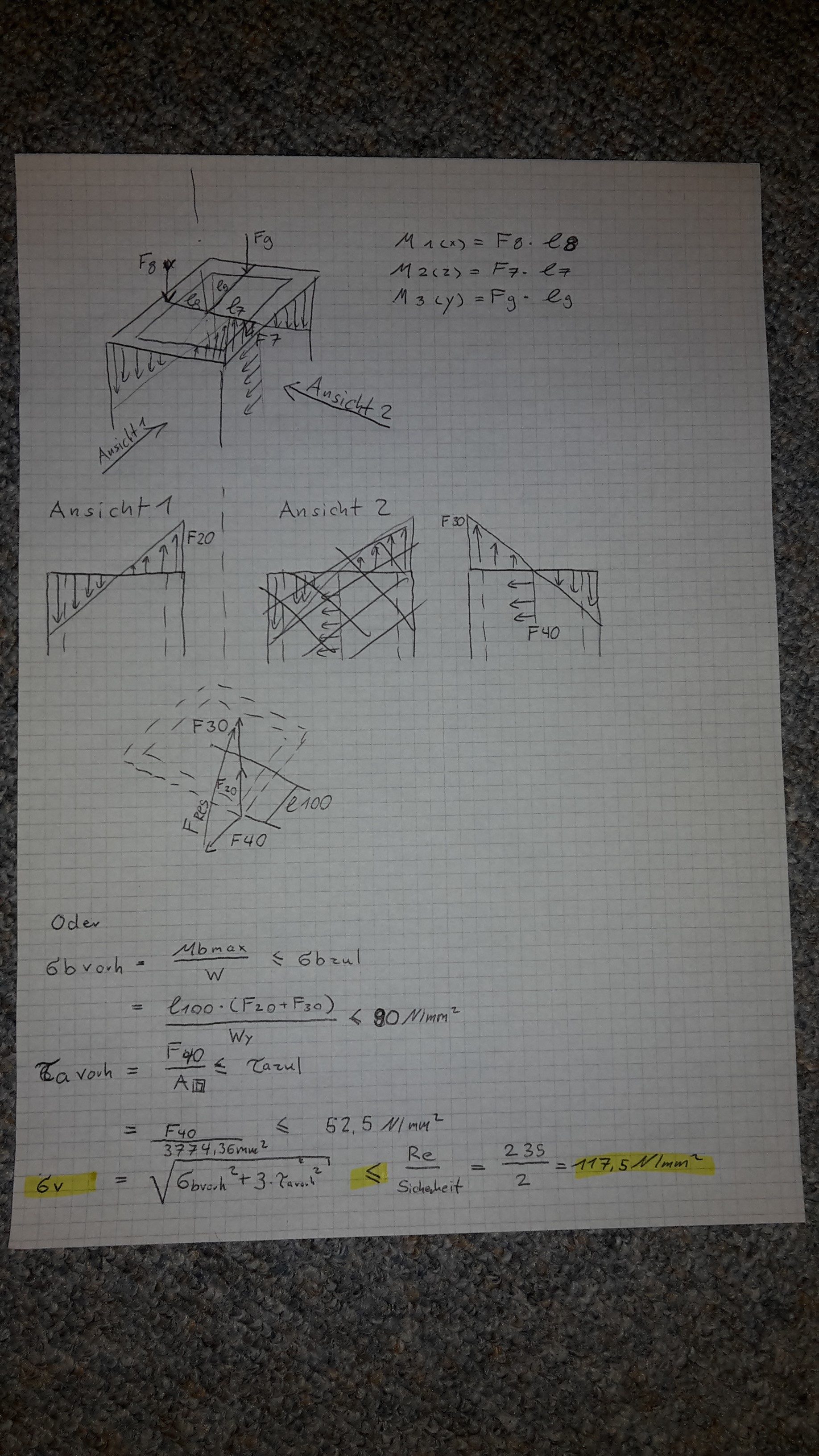

Habe mir dazu mal folgende Überlegungen gemacht.

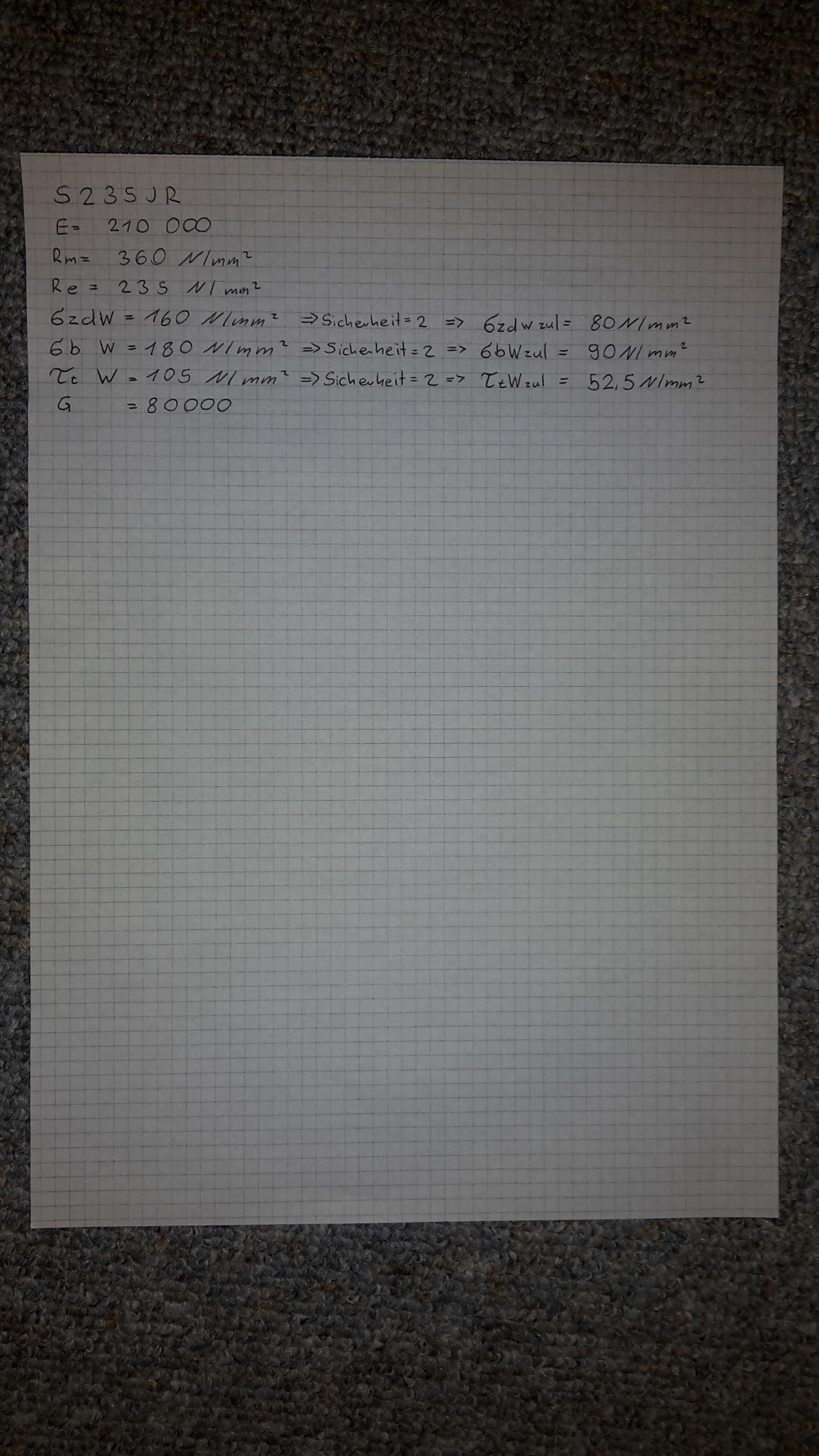

(Siehe Anhang)
