Positiver Meniskus - konvexe und konkave Fläche?

aaabbb · Anmeldungsdatum: 26.09.2013 Beiträge: 509

Hallo,

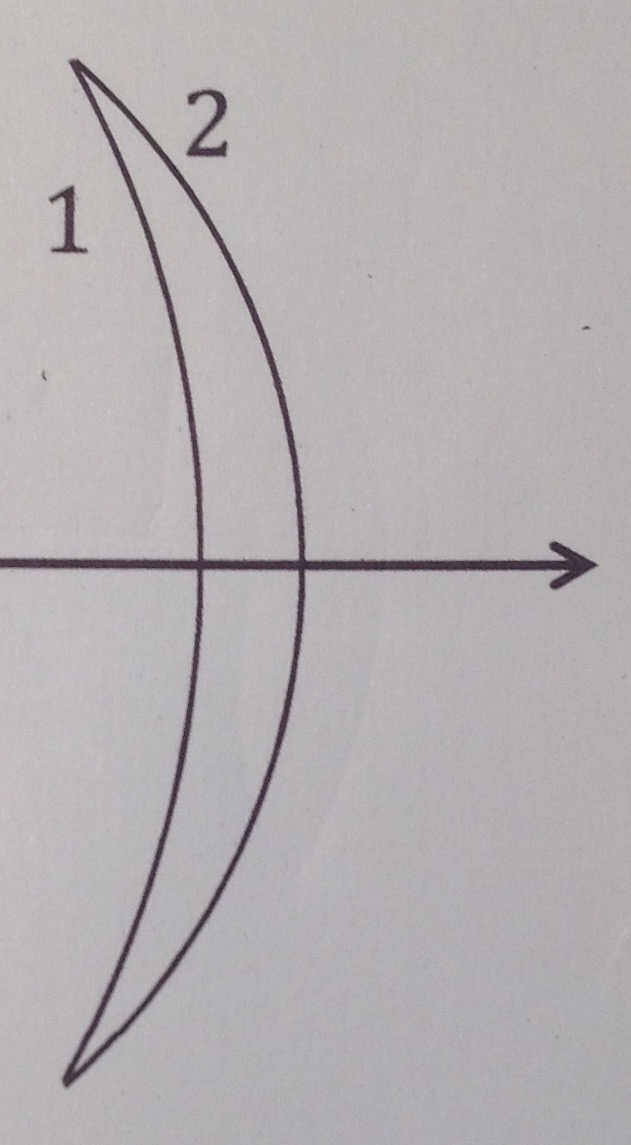

welche der 2 Flächen im Bild ist die konvexe und welche die konkave Fläche der Linse?[/list]

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Von links her sind beide Flächen (mathematisch) konkav, von rechts aus gesehen beide konvex, als Linse ist das ganze (optisch) konvex und als verspiegelter Körper hätte man einen konkaven und einer konvexen Hohlspiegel...
Such Dir was aus. smile

aaabbb · Anmeldungsdatum: 26.09.2013 Beiträge: 509

Hm, ok danke.

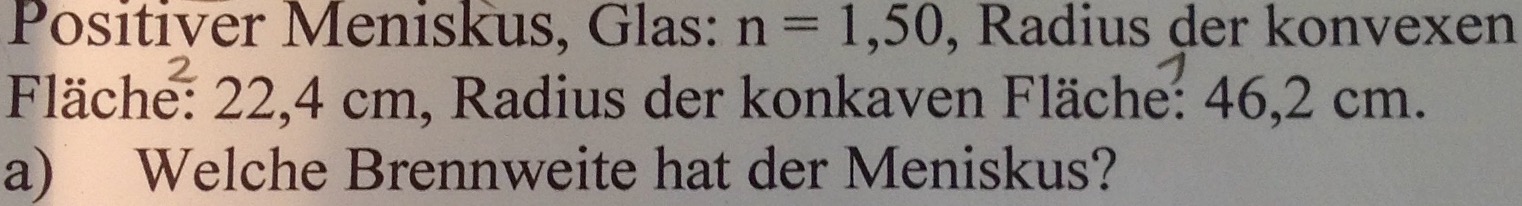

Ich habe dazu halt folgende Aufgabe gegeben.
Wenn ich da nicht weiß wie ein "positiver Meniskus" aussieht wäre es halt nicht schlecht zu wissen welche der beiden Flächen konvex und welche konkav ist.

Chillosaurus · Anmeldungsdatum: 07.08.2010 Beiträge: 2440

Betrachte es aus Sicht des Lichtstrahls.
Positiver Minuskus sollte heißen, dass die Radien >0 sind und somit der Meniskus nach links gewölbt ist [ also (( ].
Dann wäre die erste Fläche konvex, die zweite Fläche konkav.

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 6202

Ich hab bis jetzt gedacht, dass konvex/konkav bei einer Linse sich darauf bezieht, wie die Flächen aussehen, wenn man jeweils "von aussen" draufschaut. D.h. die Fläche 1 wäre konkav, die Fläche 2 konvex (da nach aussen gewölbt).

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Bei Linsen geht es um die optische Wirkung, nicht direkt um die Außenflächen.
Deshalb lernen man dort: Sind die Mädchen brav - ist der Bauch konkav ... und so weiter.
smile

aaabbb · Anmeldungsdatum: 26.09.2013 Beiträge: 509

Aber laut Aufgabenstellung sollte die Fläche 1 konkav sein. Denn die Konkave Fläche soll einen größeren Radius haben. Nur so kommt es dazu, dass sich Fläche 1 und 2 schneiden.
Das würde also der Meinung von Myon entsprechen?

franz · Anmeldungsdatum: 04.04.2009 Beiträge: 11583

Moin aaabbb!

Hier gibt es weder einen Papst noch ein Parlament, wo Du unfehlbare beziehungsweise demokratisch abgesegnete Weisheiten abgreifen kannst. Deshalb mein Vorschlag: Mach Dich selber schlau - lies ein bißchen nach.
Selber essen macht fett. smile

Chillosaurus · Anmeldungsdatum: 07.08.2010 Beiträge: 2440

Hat man eine Linse
()
dann nennt man diese "bikonvex", weil beide Flächen nach außen gewölbt sind (und eine fokussierende Wirkung haben).
Eine Linse
)(
ist dementsprechend "bikonkav".
Die Klasse der Meniskuslinsen hat entweder eine konkave und eine konvexe Seite (das Licht gehe immer von links nach rechts in positive z-Richtung, Reihenfolge der Flächen = Reihenfolge der Brechungen), also:
))
oder eine konvexe une eine konkave Seite, also:
((.
(Klammern sollen jeweils die Grenzflächen darstellen.)

Dabei ist (( eine Linse mit positivem Meniskus (Radien >0) und )) eine Linse mit negativem Meniskus (Radien <0). Man spricht auch von einer "+"Linse, wenn die Brechkraft positiv und einer "-" Linse wenn diese negativ ist.

Dein Bild zeigt folglich einen negativen Meniskus, wobei Seite 1 konkav und Seite 2 konvex ist.

Mir scheint das so, dass in der Aufgabenstellung entweder die Bezeichnung "positiver Meniskus" nicht passt oder die Grafik und die Zuordnung der Flächen. Such dir eine Möglichkeit aus und rechne es damit aus.

aaabbb · Anmeldungsdatum: 26.09.2013 Beiträge: 509

Ok, danke an alle für eure Hilfe.
